PTF-516R-EXT/PoE - 16-kanálová ochrana siete LAN - EWIMAR

Podrobný popis

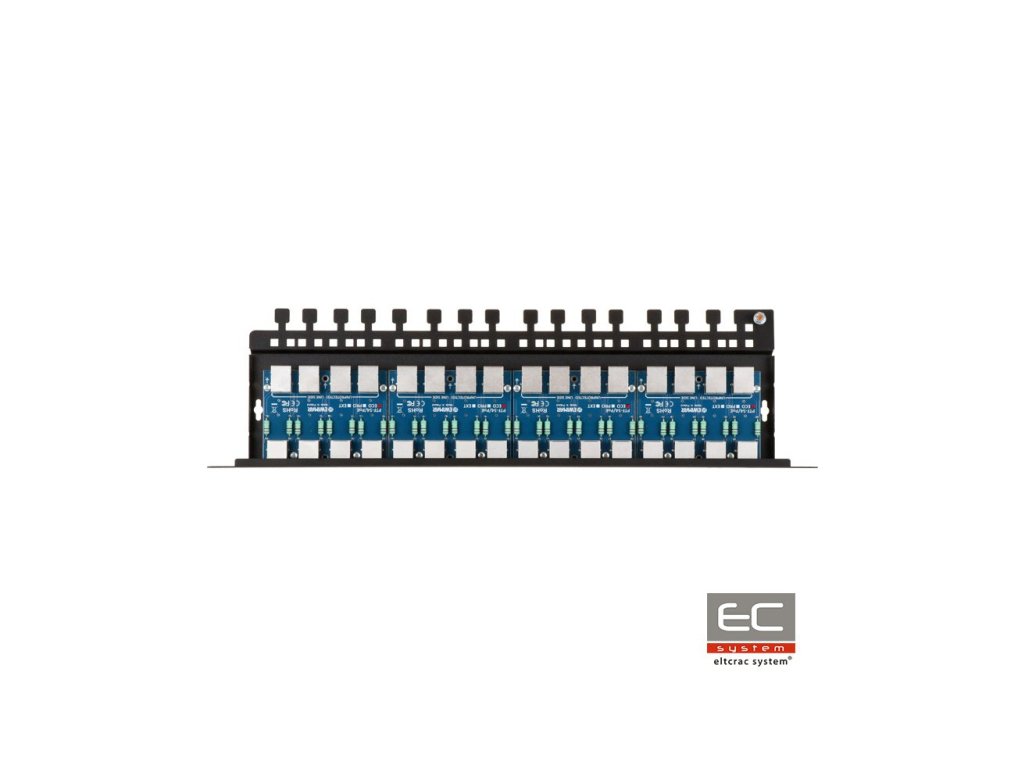

PTF-516R-EXT/PoE - 16-kanálová ochrana siete LAN - EWIMAR

---

PTF-516R-EXT/PoE je šestnásťkanálová ochrana zodpovedná za prepäťovú ochranu, napr. IP kamier, LAN switchov, routerov, WiFi prístupových bodov a iných zariadení pracujúcich v sieťach 100Mbit. Zariadenie je kompatibilné s káblami UTP a FTP kategórií 5, 5e a 6. Ochrana je určená pre siete 10Base-T a 100Base-T. Zariadenie sa skladá zo štyroch modulov PTF-54-EXT/PoE, namontovaných na určený základ PTU/PTF-5RACK. PTF-516R-EXT/PoE je určený na ochranu zariadení inštalovaných mimo budov, ako aj na stĺpoch a kovových konštrukciách. Modul využíva technológiu MOSFET , ktorá umožňuje dosiahnuť veľmi vysokú úroveň ochrany pred prepätím i náhlymi skokmi rozdielu potenciálov. Výborné parametre prenosu dát a vysoká odolnosť voči úderu sú dosiahnuté použitím dosiek plošných spojov s veľmi hrubým obsahom medi, presným vedením obvodov a použitím inovatívnych komponentov. Na oboch stranách (chránenej - DEVICE a nechránené - LINE) sa používajú konektory RJ-45 , vďaka čomu môžu byť moduly prepojené s ďalšími patch panelmi, ktoré tvoria zakončenia LAN káblov. Zariadenie by nemalo byť použité v spojení so štandardnými patch-panelmi s konektormi LSA (Krone), pretože odolnosť ich obvodov voči úderu je príliš malá a môžu byť poškodené v prípade prepätia. Ako zakončenie LAN káblov sa odporúča používať patch panely s modulmi typu Keystone. Uzemnenie zariadenia sa uskutočňuje cez montážne skrutky skrine Rack, čo umožňuje jeho jednoduchú údržbu, výmenu alebo rozšírenie modulu. Pripojenie sa vykonáva pomocou priloženého kábla, upevneného k spoločnému uzemňovaciemu bodu skrine. Odporúčaný spôsob na zabezpečenie najvyššej úrovne ochrany je použitie ochrany na oboch stranách káblov: viacnásobnej na strane LAN prepojaču a jednotlivá na strane koncových zariadení. Aby sa zabezpečila účinná prepäťová ochrana, nemali by sa z jednej strany kábla pripájať ochranné zariadenia série EXT a z druhej série ECO. Z druhej strany kábla by mali byť použité ochranné zariadenia minimálne série PRO, najlepšie však série EXT, čo zvyšuje napätie izolačného bufferu.

Príklad kompletnej prepäťovej ochrany priemyselnej IP televízie

Špecifikácia

Počet LAN kanálov16Možnosť rozšíreniaNie, len výmena za iný modelPodporované typy LAN sietí10Base-T, 100Base-T, krútená dvojlinka kategórie 5, 5e a 6Vstupný konektor (kábel)Konektor RJ-45, tienenýVýstupný konektor (zariadenie)Konektor RJ-45, tienenýTypy používaných káblovUTP / FTP kategórie 5, 5e a 6Menovité napätie DC (linka-zem) UN90V DCMaximálne trvalé prevádzkové napätie (linka-zem) UC110V DCÚroveň ochrany 1kV/s (linka-zem) UP600VVýbojový prúd (8/20µS, linka-zem) Iimp2kA na každú žilu kábla (14kA celkom)Menovité napätie DC (linka-linka) UN3,3V DCMaximálne trvalé pracovní napätie (linka-linka) UC3,5V DCÚroveň ochrany 1kV/s (linka-linka) UP C38VVýbojový prúd (8/20µS, linka-linka) Iimp2kA s prihliadnutím na činnosť MOSFETChránené línií1-2, 3-6Kapacita (linka-linka) @1MHz6-15pFKapacita (linka-zem) @1MHz1-2pFSériový odpor6 / líniuMenovitý prúd IN300mA / líniuPočet ochranných stupňov3 (GDT, MOSFET, TVS)Odpojený prvokSuper rýchla poistka MOSFETMenovité napätie DC (linka-linka) UN58V DCMaximálne trvalé pracovní napätie (linka-linka) UC64V DCÚroveň ochrany UP93VVýbojový prúd (8/20µS, linka-linka) Iimp100AVýbojový prúd (8/20µS, linka-zem) Iimp2kAChránené páry(1+2)-(3+6), (4+5)-(7+8)Štandard práce PoEv súlade s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)Straty energie PoE na ochranných obvodochIEEE 802.3af, možnosť A: 0,6W @48VDCRozmery480 x 41 x 130 (mm)PoužitieOchrana zariadení inštalovaných na kovových konštrukciáchSpôsob montážeMontáž do Rack skrine 19"Tesnosť skrinenevzťahuje saPracovná teplota-30C~60C

Dátová linka
PoE linka
	IEEE 802.3af, možnosť B: 0,35W @48VDC IEEE 802.3at, možnosť A: 1,6W @54VDC IEEE 802.3at možnosť B: 0,6W @54VDC IEEE 802.3bt, Typ 3, možnosť AB: 1,2W @54VDC *) údaje pre maximálne predpokladané zaťaženie
Spoločné znaky
