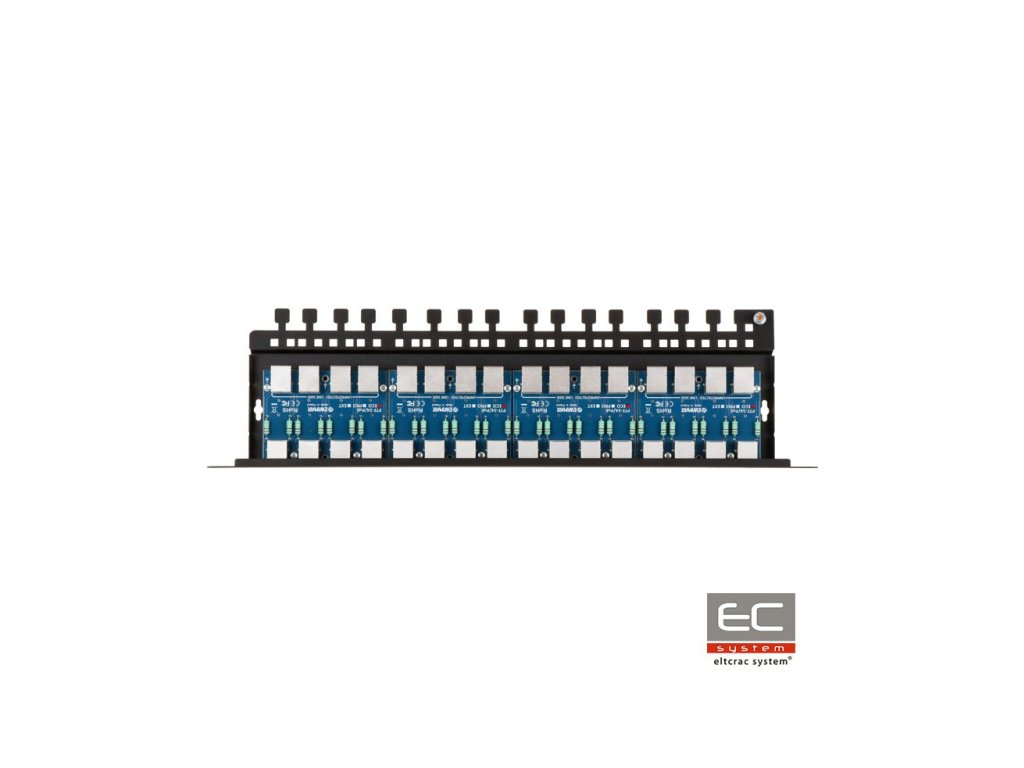

PTF-516R-ECO/PoE - 16-kanálová ochrana siete LAN - EWIMAR
PTF-516R-ECO/PoE je šestnásťkanálová ochrana zodpovedná za prepäťovú ochranu napr. IP kamier, LAN prepínačov, routerov, prístupových bodov WiFi a iných zariadení pracujúcich v sieťach 100Mbit. Zariadenie je kompatibilné s káblovaním UTP a FTP kategórie 5, 5e a 6. Ochrana je určená pre siete 10Base-T, 100Base-T. Zariadenie tvoria štyri moduly PTF-54-ECO/Poe, nainštalované na dedikovanom základe PTU/PTF-5RACK. PTF-516R-ECO/PoE je určený na ochranu zariadení inštalovaných v budovách. Vynikajúce parametre prenosu dát a vysoká rázová odolnosť sú dosiahnuté vďaka využitiu PCB dosiek s veľmi hrubým obsahom medi, presnému vedeniu obvodov a použitiu inovačných komponentov. Na oboch stranách (chránená - DEVICE a nechránená - LINE) boli použité zásuvky RJ-45. Uzemnenie zariadenia sa realizuje cez montážne skrutky puzdra Rack, čo umožňuje jednoduchú údržbu, výmenu či rozšírenie modulu. Pripojenie sa vykonáva pomocou priloženého kábla, ktorý sa upevňuje k spoločnému uzemňovaciemu bodu puzdra. Odporúčaným spôsobom zabezpečenia najvyššej úrovne ochrany je použitie ochrany na oboch stranách káblov: viacnásobná na strane prepínača LAN a jednotlivá na strane koncových zariadení.
Prepäťová ochrana CCTV kamier a LAN prepínača
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 16 |
| Možnosť rozšírenia | Nie, iba výmena za iný model |
| Podporované typy LAN sietí | 10Base-T, 100Base-T, skrútený pár, kategórie 5, 5e a 6 |
| Vstupná zásuvka (kábel) | Zásuvka RJ-45, tienená |
| Výstupná zásuvka (zariadenie) | Zásuvka RJ-45, tienená |
| Typy použiteľných káblov | UTP / FTP kategórie 5, 5e a 6 |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (linka-zem) UC | 110V DC |
| Ochranná úroveň 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 100A |
| Menovité napätie DC (linka-linka) UN | 3,3V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 3,5V DC |
| Ochranná úroveň 1kV/s (linka-linka) UP C3 | 20V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Chránené linky | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2 / linka |
| Menovitý prúd IN | 300mA / linka |
| Počet ochranných stupňov | 1 (hybridný) |
| PoE linka | |
| Menovité napätie DC (linka-linka) UN | 58V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 64V DC |
| Ochranná úroveň UP | 93V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 100A |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard PoE prevádzky | v súlade s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| PoE výkonové straty na ochranných obvodoch | IEEE 802.3af, možnosť A: 0,23W @48VDC IEEE 802.3af, možnosť B: 0,13W @48VDC IEEE 802.3at, možnosť A: 0,68W @54VDC IEEE 802.3bt, typ 3 možnosť AB: 0,8W @54VDC *) údaje pre maximálne predpokladané zaťaženie |
| Spoločné vlastnosti | |
| Rozmery | 480 x 41 x 130 (mm) |
| Použitie | Ochrana zariadení inštalovaných v budovách |
| Spôsob montáže | Montáž v Rack 19", optionalne na stenu |
| Tesnosť puzdra | neaplikuje sa |
| Prevádzková teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750106 |
