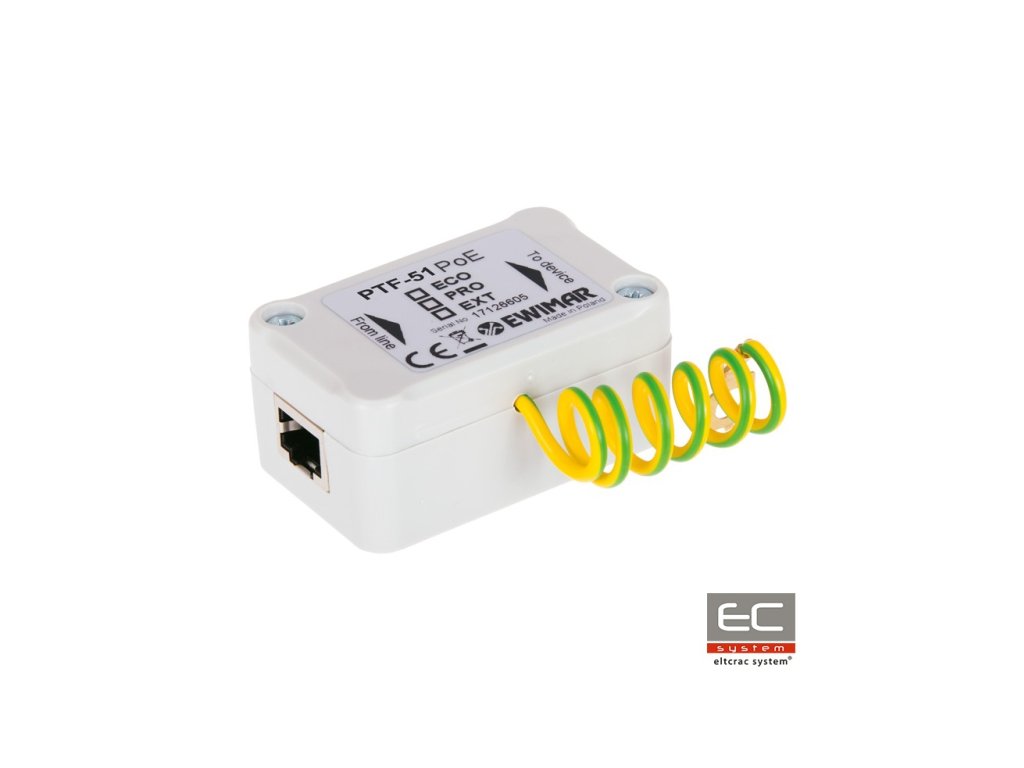

PTF-51-PRO/PoE - Prepäťová ochrana siete LAN/Ethernet - EWIMAR
PTF-51-PRO/PoE je jednokanálová prepäťová ochrana zodpovedná za zabezpečenie napr. priemyselných IP kamier, LAN switchov, routerov, WiFi prístupových bodov a iných zariadení pracujúcich v sieti Ethernet. Zariadenie je kompatibilné so štandardmi 10Base-T, 100Base-T využívajúcimi káblovanie kategórie 5, 5e a 6. Ochrana chráni každý dátový pár aj napájanie PoE pred impulzmi s hodnotami do 2kA s priamym odvádzaním náboja do zeme. Vynikajúce parametre prenosu dát sú dosiahnuté vďaka použitým ladiacim PCB doskám a precíznemu vedeniu obvodov. Zariadenie zaručuje účinnú ochranu zariadení a inštalácií siete LAN, v ktorých sa aspoň jedno koncové zariadenie nachádza vo vnútri budovy. Profesionálne zapojenie dodatočne chráni zariadenia pred nárastom napätia na napájacích linkách PoE. Linky 4-5 a 7-8 sú si prepojené, pretože LAN Base-100T ich využíva výhradne na napájanie PoE. PTF-51-PRO/PoE chráni obe skupiny napájacích párov pred nárastom napätia nad 58V a poškodením napájacích zariadení (napr. IP kamery, switche). Môže pracovať ako samostatné zariadenie alebo byť pripevnené na stenu s uzemnením pripojeným pomocou kábla.
Správne zabezpečenie jednej LAN linky pomocou dvoch zariadení PTF-51
Na plnú ochranu jednej LAN linky je potrebné použiť dve zariadenia série PTF-51, namontované na oboch koncoch kábla a zabezpečiť ich správne uzemnenie. V prípade ochrany viacerých obvodov sa odporúča použiť viac-kanálovú ochranu na strane LAN switcha a jednokanálové ochrany na strane koncových zariadení.
Kompletná prepäťová ochrana 16-bodovej LAN siete
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 1 |
| Podporované typy LAN sietí | 10Base-T, 100Base-T, krútená dvojlinka kategórie 5, 5e a 6 |
| Vstupný konektor (kábel) | RJ-45 zásuvka |
| Výstupný konektor (zariadenie) | RJ-45 zásuvka |
| Menovité DC napätie (linka-zem) UN | 90V DC |
| Maximálne trvalé pracovné napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd C1 (8/20µS, linka-zem) Iimp | 2kA na každý drôt (14kA celkovo) |
| Menovité DC napätie (linka-linka) UN | 3,3V DC |
| Maximálne trvalé pracovné napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP C3 | 20V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Chránené linky | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2 / linku |
| Menovitý prúd IN | 300mA / linku |
| Počet ochranných stupňov | 2 (GDT, TVS) |
| Oddelovací element | Rázový odpor |
| PoE linka | |
| Menovité DC napätie (linka-linka) UN | 58V DC |
| Maximálne trvalé pracovné napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Výbojový prúd (8/20µS, linka-zem ) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| PoE prevádzkový štandard | Kompatibilný s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty výkonu PoE na ochranných obvodoch | IEEE 802.3af, možnosť A: 0,6W @48VDC IEEE 802.3af, možnosť B: 0,35W @48VDC IEEE 802.3at, možnosť A: 1,6W @54VDC IEEE 802.3bt, Typ 3, možnosť AB: 1,2W @54VDC *) údaje pre maximálne predpokladané zaťaženie |
| Spoločné vlastnosti | |
| Rozmery | 65 x 30 x 40 (mm) |
| Aplikácia | Vo vnútri |
| Spôsob montáže | Voľne stojace puzdro / montáž na stenu |
| Tesnosť puzdra | IP54 |
| Prevádzková teplota | -30C~60C |
