PTF-51-PRO/PoE/Micro - Miniatúrny prepäťový ochranca na ochranu siete LAN - EWIMAR

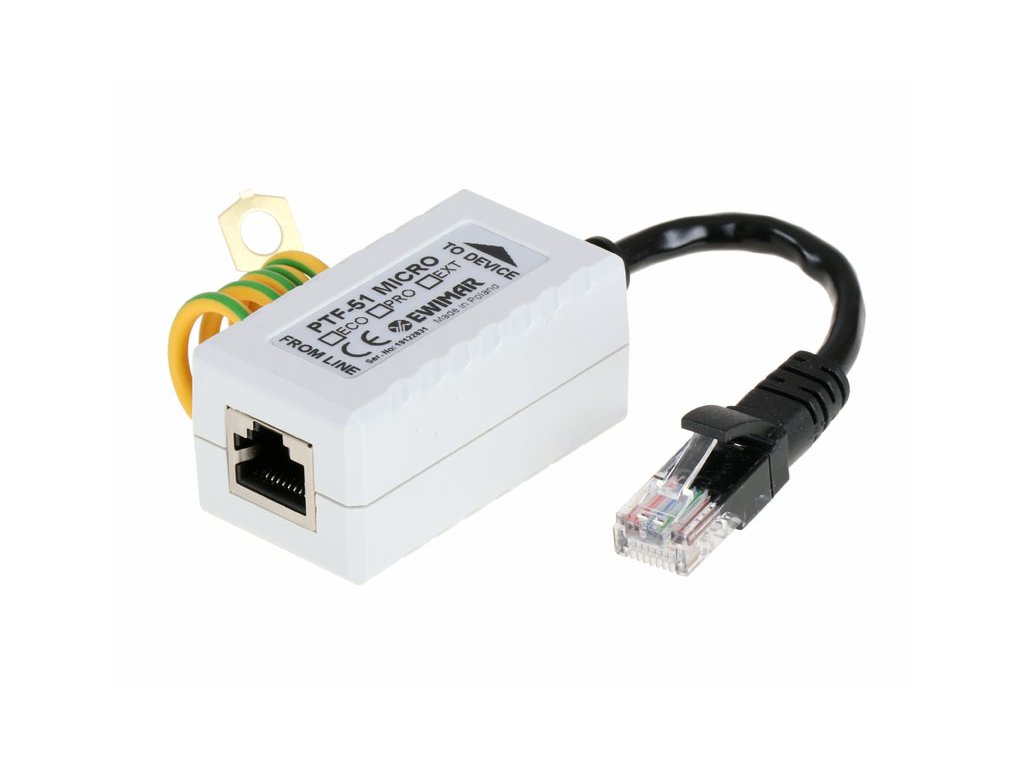

PTF-51-PRO/PoE/Micro je miniatúrny prepäťový ochranca určený pre siete LAN 100-BaseT založené na kábloch UTP kategórie 5 a 6. Zariadenie je malých rozmerov a má zabudovaný kábel s konektorom RJ-45, čo umožňuje ľahkú a rýchlu montáž a umožňuje skrytie ochrancu v malých krytoch. Ochranné zariadenie možno použiť okrem iného na ochranu IP priemyselných kamier. PTF-51-PRO/PoE/Micro chráni pred účinkami bleskových výbojov, prepätia a aktmi vandalizmu (činnosť paralyzátorov). Prepätie garantuje účinnú ochranu zariadení a siete LAN, ktorej prvky sa nachádzajú vo vnútri budov. Zariadenie individuálne chráni každý prenosový pár a eliminuje prepätia nad 6V vo vnútri nich a odvádza do zeme náboje s hodnotami do 2kA. Profesionálna spojovacia schéma dodatočne chráni zariadenia pred zvýšením napätia na napájacích linkách PoE. Linky 4-5 a 7-8 sú prepojené, pretože LAN Base-100T ich využíva výlučne na napájanie PoE. PTF-51-PRO/PoE/Micro chráni obe skupiny napájacích párov pred zvýšením napätia nad 58V a poškodením zaraďovacích zariadení (napr. kamery IP, prepínače). Ochrancu sa odporúča používať na ochranu koncových zariadení inštalovaných mimo budov (steny, podkrovia), kde môže byť hodnota indukovaného náboja veľká.
Aby zariadenie správne fungovalo a zabezpečilo správnu úroveň ochrany, je potrebné ho pripojiť k vysoko kvalitnému uzemneniu alebo v prípade jeho neprítomnosti k ochrannému vodiču PE. Nie je povolené pripájať sa k zemným obvodom bleskozvodov a vytvárať uzemňovací bod ochrancu v blízkosti uzemňovacieho obvodu bleskozvodu.
Príklady použitia ochrancu PTF-51-ECO/PoE/Micro
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet kanálov LAN | 1 |
| Kompatibilita s kabelážou | 100Base-T (100Mbit), krútený pár kategórie 5, 5e a 6 |
| Vstupný konektor (kábel) | Zásuvka RJ-45 |
| Výstupný konektor (zariadenie) | Kábel s konektorom RJ-45 |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Max. trvalé pracovné napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd C1 (8/20µS, linka-zem) Iimp | 2kA |
| Menovité napätie DC (linka-linka) UN | 6V DC |
| Maximálne pracovné napätie (linka-linka) UC | 6,8V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP C3 | 20V |
| Výbojový prúd C1 (8/20µS, linka-linka) Iimp | 100A |
| Chránené línie | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Oddelenie prvok | Rezistorový náraz |
| Sériový odpor | 2,2 / línia |
| Menovitý prúd IN | 300mA / línia |
| PoE linka | |
| Menovité napätie DC (linka-linka) UN | 56V DC |
| Maximálne trvalé pracovné napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP C3 | 93V |
| Výbojový prúd (8/20µS, linka-linka) Iimp C3 | 73A |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Maximálne trvalé pracovné napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd C1 (8/20µS, linka-zem) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Pracovný štandard PoE | Kompatibilný s IEEE 802.3af/at - všetky typy |
| Spoločné vlastnosti | |
| Rozmery | 51 x 31 x 24 (mm) - bez kábla |
| Použitie | Vo vnútri / Vonkajšie len v prídavnom kryte IP66 |
| Spôsob montáže | Samostatne stojaci |
| Tesnosť krytu | IP54 |
| Prevádzková teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750144 |
