PTF-51-PRO/PoE/DIN - Zvodič prepätia pre LAN/Ethernet montovaný na DIN lištu - EWIMAR
Kód: EC-27015Podrobný popis
PTF-51-PRO/PoE/DIN - Bleskozvod dokonca siete LAN/Ethernet montovaný na DIN lištu - EWIMAR

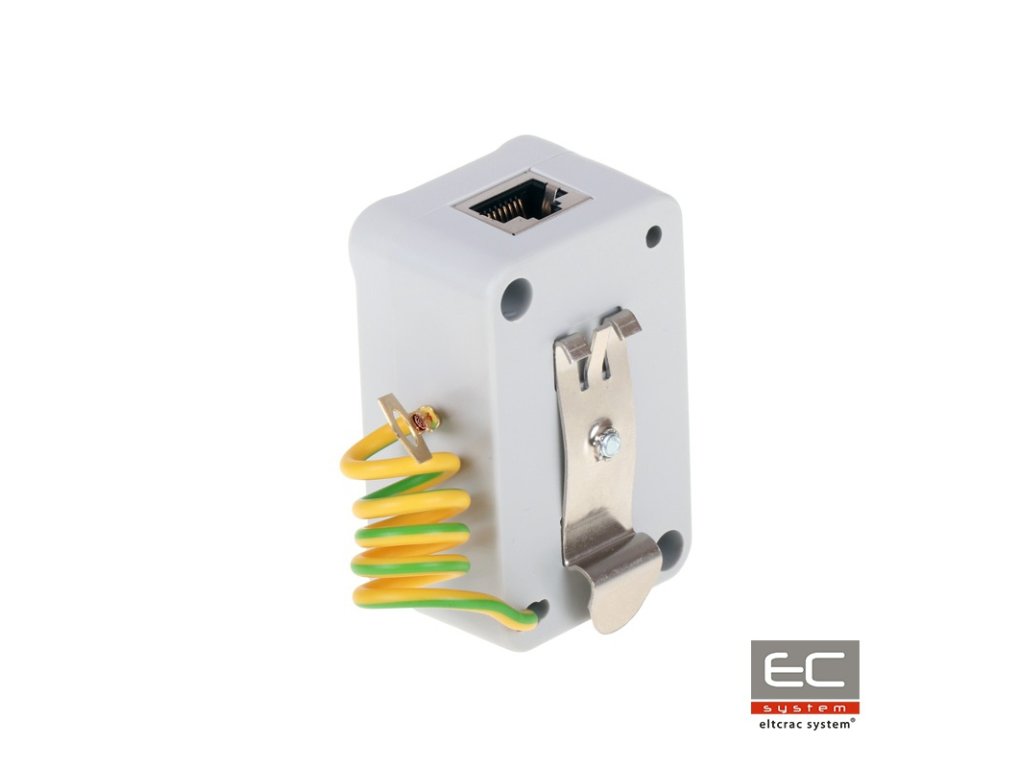

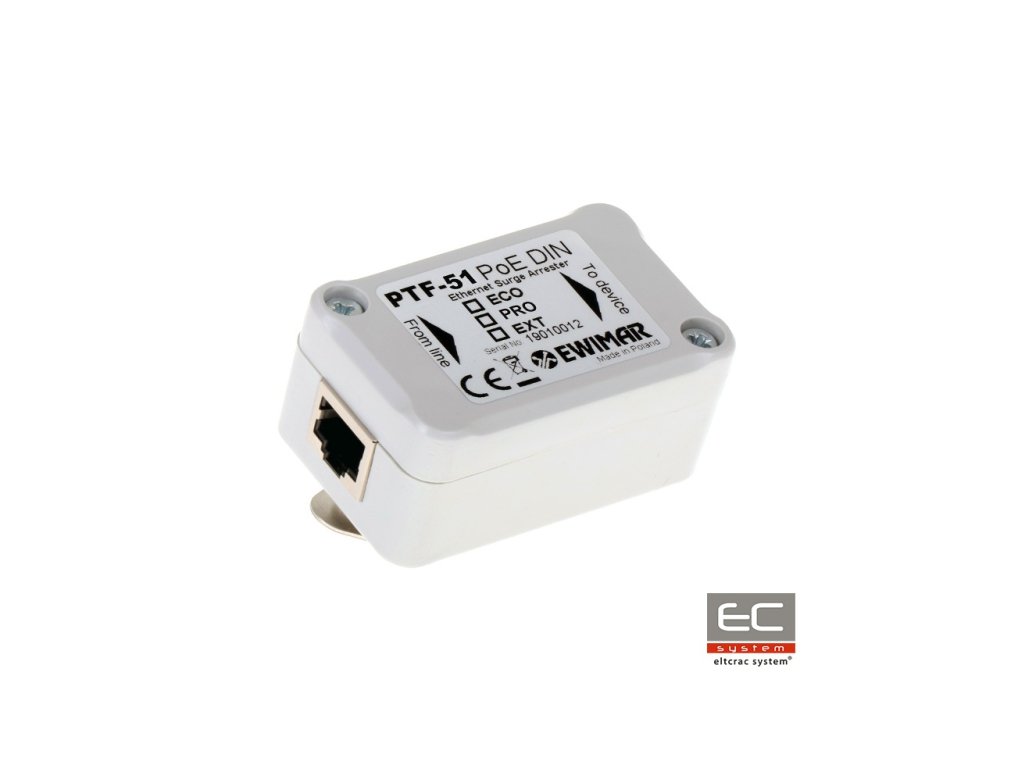

PTF-51-PRO/PoE/DIN je jednokanálový bleskozvod montovaný na DIN lištu, zodpovedný za zabezpečenie napr. IP priemyselných kamier, LAN switchov, routerov, prístupových bodov WiFi a ďalších zariadení pracujúcich v LAN sieti. Zariadenie je kompatibilné so štandardmi 10Base-T, 100Base-T využívajúcimi kabeláž kategórie 5, 5e a 6. Bleskozvod chráni každý prenosový vodič a napájanie PoE pred nárazmi s hodnotami až do 2kA s priamym odvádzaním náboja do zeme. Vynikajúce parametre prenosu dát sú dosiahnuté vďaka použitiu ladených PCB dosiek a precíznemu vedeniu obvodov. Zariadenie garantuje účinnú ochranu zariadení a inštalácií v LAN sieťach, kde sa aspoň jedno z koncových zariadení nachádza vo vnútri budovy. Profesionálne prepojovacie zapojenie dodatočne chráni zariadenia pred nárastom napätia na napájacích linkách PoE. Linky 4-5 a 7-8 sú medzi sebou prepojené, pretože LAN Base-100T ich využíva výhradne na napájanie PoE. PTF-51-PRO/PoE/DIN chráni obe skupiny napájacích dvojíc pred nárastom napätia nad 58V a poškodením napájacích zdrojov koncových zariadení (napr. IP kamery, switche). Uzemnenie bleskozvodu sa realizuje prostredníctvom DIN lišty. Na montáž zariadenia na DIN lištu sa používa kovový držiak, ktorým PTF-51-PRO/PoE/DIN je vybavený.
Správne zabezpečenie samostatnej LAN linky pomocou dvoch zariadení PTF-51
Na kompletné zabezpečenie jedného LAN kanála sa odporúča použiť dve zariadenia série PTF-51, montované na oboch koncoch kábla a dbať na ich správne uzemnenie. V prípade ochrany viacerých obvodov sa odporúča použiť viac-kanálový bleskozvod na strane LAN switchu a jednokanálové ochrany na strane koncových zariadení.
Kompletná prepäťová ochrana 16-bodovej LAN siete
V prípade použitia bleskozvodu série PRO na strane koncového servisného LAN zariadenia (napr. IP kamera) je potrebné na strane LAN switcha použiť minimálne PRO verziu bleskozvodu, inak ochrana LAN switcha nebude dostatočná. Medzi káblom a bleskozvodom by sa nemali používať štandardné patch panely s LSA (Krone) zásuvkami, pretože odolnosť ich obvodov voči nárazom je príliš nízka. Ako zakončenie sa odporúča používať patch panely s konektormi typu Keystone.
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 1 |
| Podporované typy LAN sietí | 10Base-T, 100Base-T, krútená dvojlinka kategórie 5, 5e a 6 |
| Vstupný konektor (kábel) | Zásuvka RJ-45 |
| Výstupný konektor (zariadenie) | Zásuvka RJ-45 |
| Menovité DC napätie (linka-zem) UN | 90V DC |
| Maximálne pracovné napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd C1 (8/20µS, linka-zem) Iimp | 2kA na každý vodič (14kA celkom) |
| Menovité DC napätie (linka-linka) UN | 3,3V DC |
| Maximálne pracovné napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP C3 | 20V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Chránené linky | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2 / linku |
| Menovitý prúd IN | 300mA / linku |
| Počet ochranných stupňov | 2 (GDT, TVS) |
| Oddpájací prvok | Výbojový rezistor |
| PoE linka | |
| Menovité DC napätie (linka-linka) UN | 58V DC |
| Maximálne pracovné napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Prevádzkový štandard PoE | V súlade s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty výkonu PoE na ochranných obvodoch | IEEE 802.3af, možnosť A: 0,6W @48VDC IEEE 802.3af, možnosť B: 0,35W @48VDC IEEE 802.3at, možnosť A: 1,6W @54VDC IEEE 802.3bt, Typ 3, možnosť AB: 1,2W @54VDC *) údaje pre maximálne plánované zaťaženie |
| Spoločné vlastnosti | |
| Rozmery | 65 x 30 x 40 (mm) |
| Použitie | Vnútorné |
| Spôsob montáže | Montáž na DIN lištu |
| Krytie | IP54 |
| Prevádzková teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750380 |
