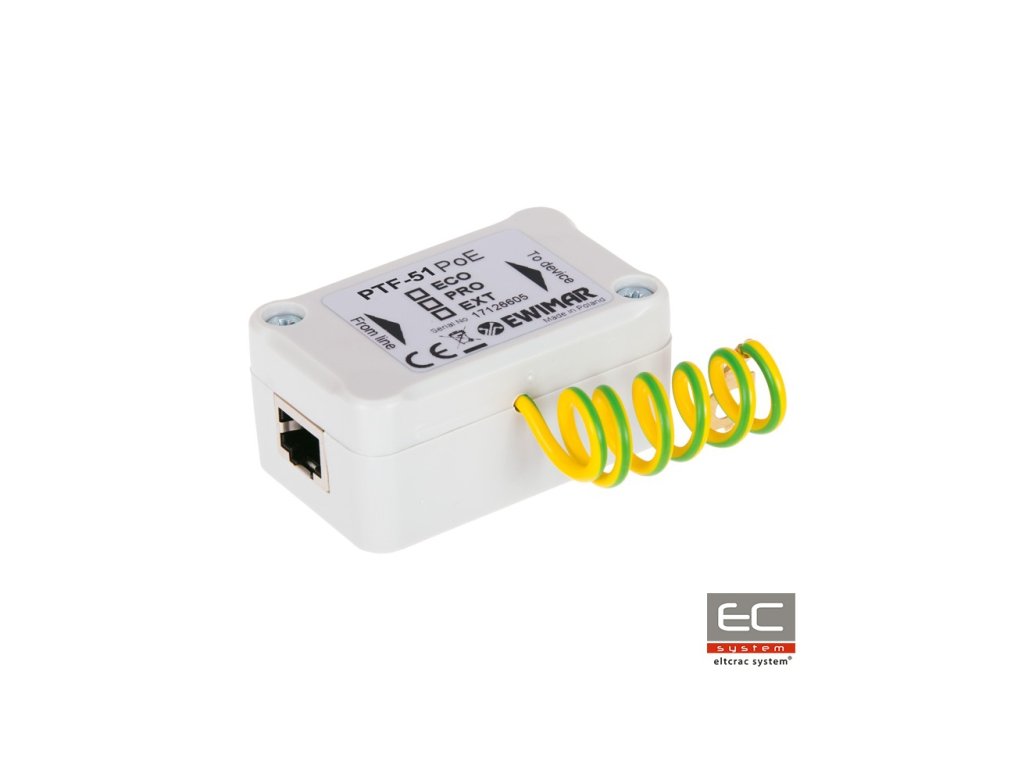

PTF-51-EXT/PoE - Prepäťový ochranný prvok siete LAN/Ethernet - EWIMAR
PTF-51-EXT/PoE je jednokanálový prepäťový chránič zodpovedný za zabezpečenie okrem iného aj priemyselných IP kamier, LAN switchov, routerov, prístupových WiFi bodov a iných zariadení pracujúcich v sieti Ethernet. Zariadenie je kompatibilné so štandardmi 10Base-T, 100Base-T využívajúcimi kabeláž kategórie 5, 5e a 6. Skvelé parametre prenosu dát sú dosiahnuté vďaka použitiu ladených PCB dosiek a presnému vedeniu obvodov. Chránič obsahuje priame uzemnenie veľkých nárazových nábojov individuálne z každého vlákna kábla, bez potreby použitia sprostredkujúcich prvkov, ktoré oslabujú odolnosť proti nárazom a majú obrovský vplyv na vyžarovanie alebo absorbovanie elektromagnetických interferencií. Zariadenie má v dátovom kanáli 3 ochranné stupne, ktoré spolu s využitím technológie MOSFET zaručujú mimoriadne účinnú ochranu obvodov sieťových rozhraní a poskytujú ďalší izolačný buffer v prípade výskytu veľkých potenciálov medzi LAN switchom a jednotlivými koncovými bodmi. Napájania LAN zariadení sú chránené pred poškodením nezávislými ochrannými obvodmi napájania PoE, ktoré eliminujú nárast napätia medzi pármi 1,2 - 3,6 a 4,5 - 7,8 v dôsledku prepätí spôsobených búrkami alebo nekontrolovaným nárastom napätia. Profesionálne pripojenie navyše chráni zariadenia pred nárastom napätia na napájacích vedeniach PoE. Vedenia 4-5 a 7-8 sú spolu prepojené, pretože LAN Base-100T ich využíva výlučne na napájanie PoE. PTF-51-EXT/PoE je odporúčaný na ochranu koncových zariadení na stožiaroch, kovových konštrukciách a v priemyselných objektoch. Môže pracovať ako samostatné zariadenie alebo byť pripevnené na stenu s pripojeným uzemňovacím vodičom.
Správna ochrana jednotlivého LAN káblu pomocou dvoch zariadení PTF-51
Na kompletnú ochranu jedného LAN kanálu je potrebné využiť dve zariadenia série PTF-51, montované na oboch koncoch káblu a zabezpečiť ich správne uzemnenie. V prípade ochrany viacerých obvodov sa odporúča použiť viackanálový chránič na strane LAN switchu a jednokanálové ochrany na strane koncových zariadení.
Kompletná prepäťová ochrana 16-bodovej siete LAN
V prípade použitia chrániča série EXT na strane koncového LAN zariadenia (IP kamera) je potrebné na strane LAN switcha použiť chránič minimálne vo verzii PRO, inak nebude ochrana LAN switcha dostatočná. Medzi káblom a chráničom sa nemajú používať štandardné patch panely s LSA (Krone) konektormi, pretože odolnosť ich obvodov voči nárazom je príliš nízka. Ako zakončenie sa najlepšie používa patch panely s koncovkami typu Keystone.
Technická špecifikácia:
| Dátová línia | |
|---|---|
| Počet LAN kanálov | 1 |
| Podporované typy LAN | 10Base-T, 100Base-T, skrútený pár kategórie 5, 5e a 6 |
| Vstupný konektor (kábel) | RJ-45 konektor |
| Výstupný konektor (zariadenie) | RJ-45 konektor |
| Menovité jednosmerné napätie (línia-zem) UN | 90V DC |
| Maximálne pracovné napätie (línia-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (línia-zem) UP | 600V |
| Výbojový prúd C1 (8/20µS, línia-zem) Iimp | 2kA na každé vlákno kábla (14kA celkovo) |
| Menovité jednosmerné napätie (línia-línia) UN | 3,3V DC |
| Maximálne pracovné napätie (línia-línia) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (línia-línia) UP C3 | 8V |
| Výbojový prúd (8/20µS, línia-línia) Iimp | 2kA s vplyvom MOSFET |
| Chránené línie | 1-2, 3-6 |
| Kapacita (línia-línia) @1MHz | 6-15pF |
| Kapacita (línia-zem) @1MHz | 1-2pF |
| Sériová odpor | 6 / líniu |
| Menovitý prúd IN | 300mA / líniu |
| Počet ochranných schodíkov | 3 (GDT, MOSFET, TVS) |
| Odpojovací prvok | Super rýchla poistka MOSFET |
| PoE línia | |
| Menovité jednosmerné napätie (línia-línia) UN | 58V DC |
| Maximálne pracovné napätie (línia-línia) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Výbojový prúd (8/20µS, línia-línia) Iimp | 2kA s účastí MOSFET (opcia A), 250A (opcia B) |
| Výbojový prúd (8/20µS, línia-zem) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| PoE pracovný štandard | Kompatibilný s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty energie PoE na ochranných obvodoch | IEEE 802.3af, opcia A: 0,6W @48VDC IEEE 802.3af, opcia B: 0,35W @48VDC IEEE 802.3at, opcia A: 1,6W @54VDC IEEE 802.3bt, Typ 3, opcia AB: 1,2W @54VDC *) údaje pre maximálne predpokladané zaťaženie |
| Spoločné vlastnosti | |
| Rozmery | 65 x 30 x 40 (mm) |
| Použitie | Ochrana zariadení na stožiaroch |
| Spôsob montáže | Samostatné puzdro / montáž na stenu |
| Tesnosť puzdra | IP54 |
| Pracovná teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750366 |
