PTF-51-EXT/PoE/Micro - Miniatúrny prepäťový ochranný prvok na ochranu LAN siete - EWIMAR

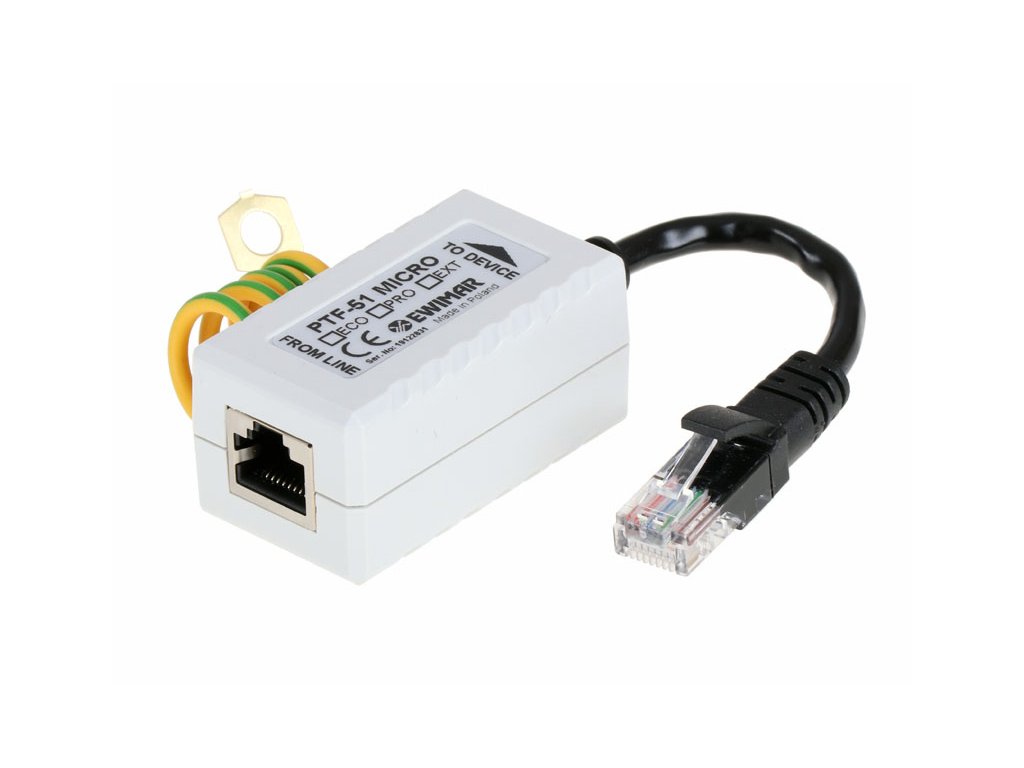

PTF-51-EXT/PoE/Micro je miniatúrny prepäťový ochranný prvok určený pre siete LAN 100-BaseT založené na UTP káblov 5. a 6. kategórie. Zariadenie je malých rozmerov a má zabudovaný kábel s konektorom RJ-45, čo umožňuje jednoduchú a rýchlu inštaláciu a umožňuje skrytie ochranného prvku v malých krytoch. Ochranu možno využiť okrem iného na ochranu priemyselných IP kamier. PTF-51-EXT/PoE/Micro chráni pred účinkami bleskov, prepätí a vandalizmom (použitím paralyzátorov). Ochranný prvok zaručuje účinnú ochranu zariadení a LAN inštalácie, ktorej súčasti sú vo vnútri budov. Zariadenie individuálne chráni každý prenosový pár a eliminuje prepätia nad 6V vo vnútri nich a odvádza do zeme náboje s hodnotami do 2kA. Ochranný prvok sa odporúča na ochranu LAN, ktoré sú inštalované na kovových konštrukciách, výsuvných ramien alebo stožiaroch. Použitie MOFSET technológie v ochrane trojnásobne zvyšuje účinnosť výskytu prepätí vo vnútri prenosových línií a znižuje citlivosť na poškodenia v dôsledku dlhodobých impulzných prúdov. Profesionálne zapájanie navyše chráni zariadenia pred zvýšením napätia na napájacích linkách PoE. Linky 4-5 a 7-8 sú prepojené, pretože LAN Base-100T ich využíva výlučne na napájanie PoE. PTF-51-EXT/PoE/Micro chráni obe skupiny napájacích pár pred zvýšením napätia nad 58V a poškodením napájacích zdrojov koncových zariadení (napr. IP kamery, switche). Ochranný prvok sa odporúča na ochranu koncových zariadení, inštalovaných na vonkajších častiach budov (steny, podkrovia), kde môže byť hodnota indukovaného náboja vysoká.
Aby zariadenie fungovalo správne a poskytovalo primeranú úroveň ochrany, je potrebné ho pripojiť k kvalitnému uzemneniu alebo v prípade jeho nedostupnosti, k ochrannému vodiču PE. Nie je dovolené pripojenie na uzemnenie bleskozvodových obvodov ani vytváranie uzemňovacieho bodu ochranného prvku v blízkosti uzemnenia bleskozvodového obvodu.
Príklady použitia ochranného prvku PTF-51-EXT/PoE/Micro
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 1 |
| Kompatibilita s káblovaním | 100Base-T (100Mbit), krútená dvojlinka kategórie 5, 5e a 6 |
| Vstupný konektor (kábel) | Konektor RJ-45 |
| Výstupný konektor (zariadenie) | Kábel s konektorom RJ-45 |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Maximálne trvalé pracovné napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd C1 (8/20µS, linka-zem) Iimp | 2kA |
| Menovité napätie DC (linka-linka) UN | 6V DC |
| Maximálne trvalé pracovné napätie (linka-linka) UC | 6,8V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP C3 | <20V (po aktivácii MOSFET) |
| Výbojový prúd C1 (8/20µS, linka-linka) Iimp | 100A (2kA po aktivácii MOSFET) |
| Chránené linky | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Oddelovacia súčiastka | MOSFET poistka |
| Sériový odpor | 6 / linku |
| Menovitý prúd IN | 300mA / linku |
| PoE linka | |
| Menovité napätie DC (linka-linka) UN | 56V DC |
| Maximálne trvalé pracovné napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP C3 | 93V |
| Výbojový prúd (8/20µS, linka-linka) Iimp C3 | 73A |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Maximálne trvalé pracovné napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd C1 (8/20µS, linka-zem) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard PoE | Kompatibilný s IEEE 802.3af/at - všetky typy |
| Spoločné vlastnosti | |
| Rozmery | 51 x 31 x 24 (mm) - bez kábla |
| Použitie | Vo vnútri / Vonku len v dodatočnom kryte IP66 |
| Spôsob montáže | Stojace |
| Tesnosť krytu | IP54 |
| Pracovná teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750137 |
