PTF-51-EXT/PoE/DIN - Obmedzovač prepätia pre sieť LAN/Ethernet montovaný na DIN lištu - EWIMAR

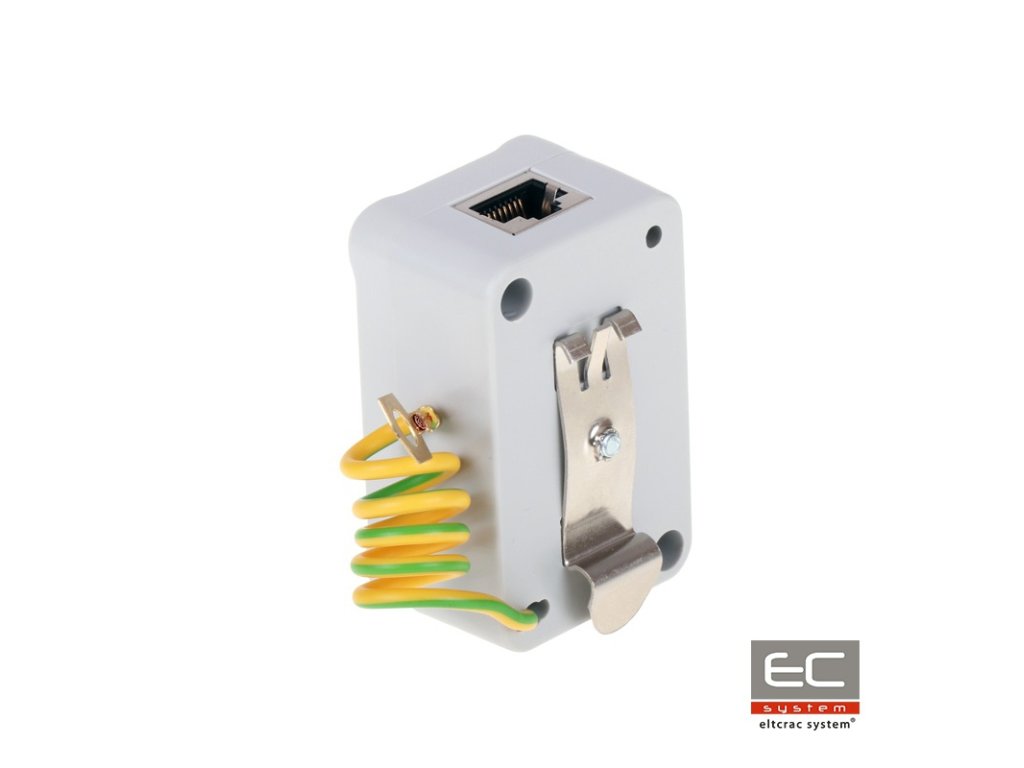

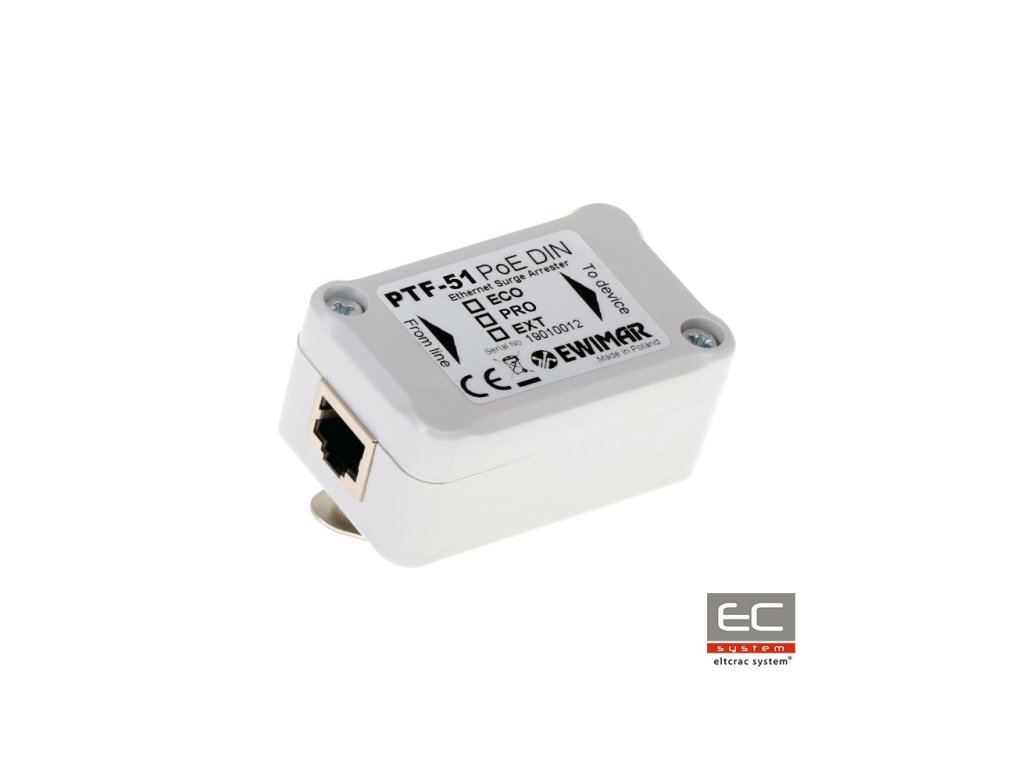

PTF-51-EXT/PoE/DIN je jednokanálový obmedzovač prepätia montovaný na DIN lištu zodpovedný za zabezpečenie okrem iného aj priemyselných IP kamier, LAN switchov, routerov, WiFi prístupových bodov a ďalších zariadení pracujúcich v sieti Ethernet. Zariadenie je kompatibilné s normami 10Base-T, 100Base-T využívajúcimi káblovanie kategórie 5, 5e a 6. Vynikajúce parametre prenosu dát sú dosiahnuté vďaka použitiu naladených PCB dosiek a precíznemu vedeniu obvodov. Obmedzovač obsahuje priame odvádzanie do zeme veľkých nárazov individuálne z každého vodiča kábla, bez potreby používania sprostredkujúcich prvkov, ktoré oslabujú odolnosť nárazov a majú veľký vplyv na vyžarovanie alebo absorbovanie elektromagnetických rušení. Zariadenie v dátovom okruhu má 3 stupne ochrany, ktoré spolu s použitím technológie MOSFET zaručujú mimoriadne účinnú ochranu obvodov sieťových rozhraní a poskytujú dodatočný oddelovací buffer v prípade výskytu veľkých potenciálov medzi LAN switchom a jednotlivými koncovými bodmi. Napájacie zdroje LAN zariadení sú chránené pred poškodením prostredníctvom nezávislých obvodov PoE ochrany, ktoré eliminujú zvýšenie napätia medzi pármi 1,2 - 3,6 a 4,5 - 7,8 v dôsledku prepätí spôsobených bleskovými výbojmi alebo nekontrolovaným nárastom napätia. Profesionálna spojovacia sústava dodatočne chráni zariadenia pred zvýšením napätia na napájacích líniách PoE. Línie 4-5 a 7-8 sú navzájom prepojené, pretože LAN Base-100T ich používa výhradne na PoE napájanie. PTF-51-EXT/PoE/DIN sa odporúča na ochranu koncových zariadení na stĺpoch, kovových konštrukciách a v priemyselných objektoch. Uzemnenie obmedzovača sa realizuje pomocou DIN lišty. Na montáž zariadenia na DIN lištu je potrebné použiť kovový úchyt, ktorým PTF-51-EXT/PoE/DIN disponuje.
Správne zabezpečenie jednej LAN línie pomocou dvoch zariadení PTF-51
Na úplné zabezpečenie jedného LAN okruhu je potrebné použiť dve zariadenia série PTF-51, namontované na oboch koncoch kábla a dbať na ich riadne uzemnenie. V prípade zabezpečenia viacerých okruhov sa odporúča použitie viacnásobného obmedzovača na strane LAN switchu a jednokanálových zabezpečení na strane koncových zariadení.
Kompletná prepäťová ochrana 16-bodovej LAN siete
V prípade použitia obmedzovača série EXT na strane koncového zariadenia LAN (IP kamery) je potrebné na strane LAN switchu použiť minimálne PRO verziu obmedzovača, inak bude ochrana LAN switchu nedostatočná. Medzi káblom a obmedzovačom by sa nemali používať štandardné patch panely s LSA (Krone) zásuvkami, pretože ich obvodové nárazy sú príliš malé. Ako ukončenie sa odporúča používať patch panely s koncovkami typu Keystone.
Technická špecifikácia:
| Dátová línia | |
|---|---|
| Počet LAN kanálov | 1 |
| Podporované typy LAN sietí | 10Base-T, 100Base-T, krútená dvojlinka kategórie 5, 5e a 6 |
| Vstupný konektor (kábel) | Zásuvka RJ-45 |
| Výstupný konektor (zariadenie) | Zásuvka RJ-45 |
| Menovité napätie DC (línia-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (línia-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (línia-zem) UP | 600V |
| Výbojový prúd C1 (8/20µS, línia-zem ) Iimp | 2kA na každý vodič kábla (14kA celkom) |
| Menovité napätie DC (línia-línia) UN | 3,3V DC |
| Maximálne prevádzkové napätie (línia-línia) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (línia-línia) UP C3 | 8V |
| Výbojový prúd (8/20µS, línia-línia ) Iimp | 2kA s uplatnením MOSFET |
| Chránené línie | 1-2, 3-6 |
| Kapacita (línia-línia) @1MHz | 6-15pF |
| Kapacita (línia-zem) @1MHz | 1-2pF |
| Sériový odpor | 6 / líniu |
| Menovitý prúd IN | 300mA / líniu |
| Počet ochranných stupňov | 3 (GDT, MOSFET, TVS) |
| Odpojovací prvok | Super rýchla poistka MOSFET |
| Línia PoE | |
| Menovité napätie DC (línia-línia) UN | 58V DC |
| Maximálne prevádzkové napätie (línia-línia) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Výbojový prúd (8/20µS, línia-línia) Iimp | 2kA s účasťou MOSFET (opcia A), 250A (opcia B) |
| Výbojový prúd (8/20µS, línia-zem ) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| PoE prevádzkový štandard | Zhodný s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| PoE straty výkonu na ochranných obvodoch | IEEE 802.3af, opcia A: 0,6W @48VDC IEEE 802.3af, opcia B: 0,35W @48VDC IEEE 802.3at, opcia A: 1,6W @54VDC IEEE 802.3bt, Typ 3, opcia AB: 1,2W @54VDC *) dáta pre maximálne predpokladané zaťaženie |
| Spoločné vlastnosti | |
| Rozmery | 65 x 30 x 40 (mm) |
| Použitie | Ochrana zariadení montovaných na stĺpoch |
| Spôsob montáže | Montáž na DIN lištu |
| Tesnosť krytu | IP54 |
| Pracovná teplota | -30C~60C |
