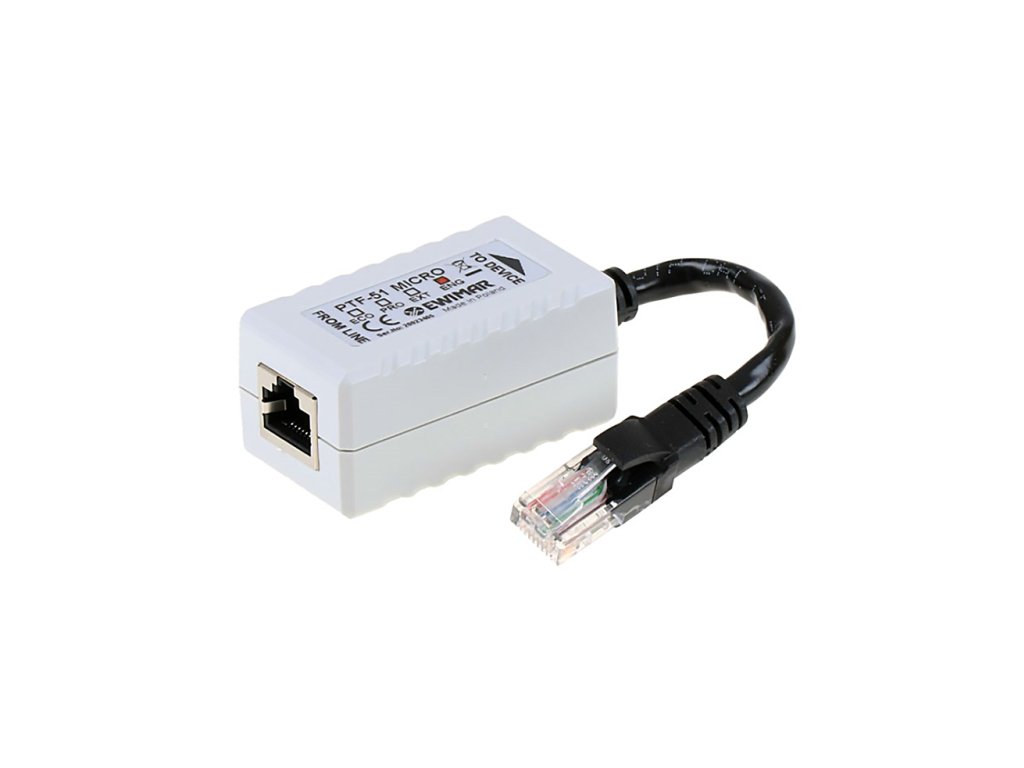

PTF-51-ENG/PoE/Micro - 1-kanálová prepäťová ochrana LAN pre IP kamery - EWIMAR
Kód: EC-23521Súvisiaci tovar
Podrobný popis
1-kanálová prepäťová ochrana série ENG pre IP systémy s ochranou PoE v mini puzdre
PTF-51-ENG/PoE/Micro je moderný miniatúrny prepäťový ochranný obvod, využívajúci riešenie Extreme No Ground. Určený na ochranu LAN sietí, kde je problém priviesť uzemňovaciu líniu PE k jednotlivým kamerám alebo iným koncovým zariadeniam LAN. Ochranu je možné použiť aj na ochranu vonkajších kamier, avšak v tomto prípade bude ochrana obmedzená len na elimináciu menšieho elektromagnetického impulzu, indukovaného v LAN kábli. Technológia MOSFET zaručuje trojnásobne efektívnejšie odstraňovanie vznikajúcich prepätí v rámci prenosových liniek, čo prispieva k nižšej náchylnosti zariadenia na poškodenie v dôsledku dlhodobých rázových prúdov.
Zariadenie spolupracuje so sieťami LAN 10-BaseT a 100-BaseT, založenými na kábloch UTP 5 alebo 6 kategórie. Malé rozmery a vstavaný kábel s konektorom RJ45 umožňujú jednoduché a rýchle pripojenie. Ideálne sa hodí na ochranu priemyselných IP kamier, vybavených originálnymi podstavcami, ktoré skrývajú príslušenstvo a všetky spoje. PTF-51-ENG/PoE/Micro zaručuje ochranu pred účinkami prepätí a bleskov, ako aj vandalizmom (činnosť paralyzátorov).
Na dosiahnutie plnej účinnosti obmedzovača série ENG, je potrebné použitie obmedzovača minimálne série PRO na druhej strane kábla (v 1-kanálovej alebo viac-kanálovej verzii) a zaistenie jeho správneho uzemnenia.
Príklady správnych inštalácií bez použitia uzemnenia na strane kamier
Technická špecifikácia
| PTF-51-ENG/PoE/Micro | |
|---|---|
| Dátové línie | |
| Počet LAN kanálov | 1 |
| Podporované štandardy Ethernet | 10Base-T, 100Base-T |
| Kompatibilita s kabelážou | Kategória 5, 5e a 6 |
| Vstupný konektor (kábel) | Zásuvka RJ-45 |
| Výstupný konektor (zariadenie) | Kábel s konektorom RJ-45 |
| Menovité napätie DC (línia-línia) UN | 3,3V DC |
| Maximálne pracovné napätie (línia-línia) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (línia-línia) UP C3 | 8V (po zásahu MOSFET) |
| Výbojový prúd C1 (8/20µS, línia-línia ) Iimp | 600A |
| Chránené línie | 1-2, 3-6 |
| Kapacita (línia-línia) @1MHz | 6-15pF |
| Izolačný prvok | Poistka MOSFET |
| Sériový odpor | 6 / líniu |
| Menovitý prúd IN | 300mA / líniu |
| PoE línia | |
| Menovité napätie DC (línia-línia) UN | 58V DC |
| Maximálne pracovné napätie (línia-línia) UC | 64V DC |
| Úroveň ochrany UP C3 | 93V |
| Výbojový prúd (8/20µS, línia-línia) Iimp C3 | 600A |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard pracovného PoE | Kompatibilný s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Všeobecné | |
| Použitie | Vo vnútri / Vonku len v prídavnej skrinke IP66 |
| Spôsob montáže | Samostatný |
| Kryt IP | IP54 |
| Pracovná teplota | -30C do 60C |
| Rozmery | 56 x 31 x 27,5 mm - obal |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750335 |
