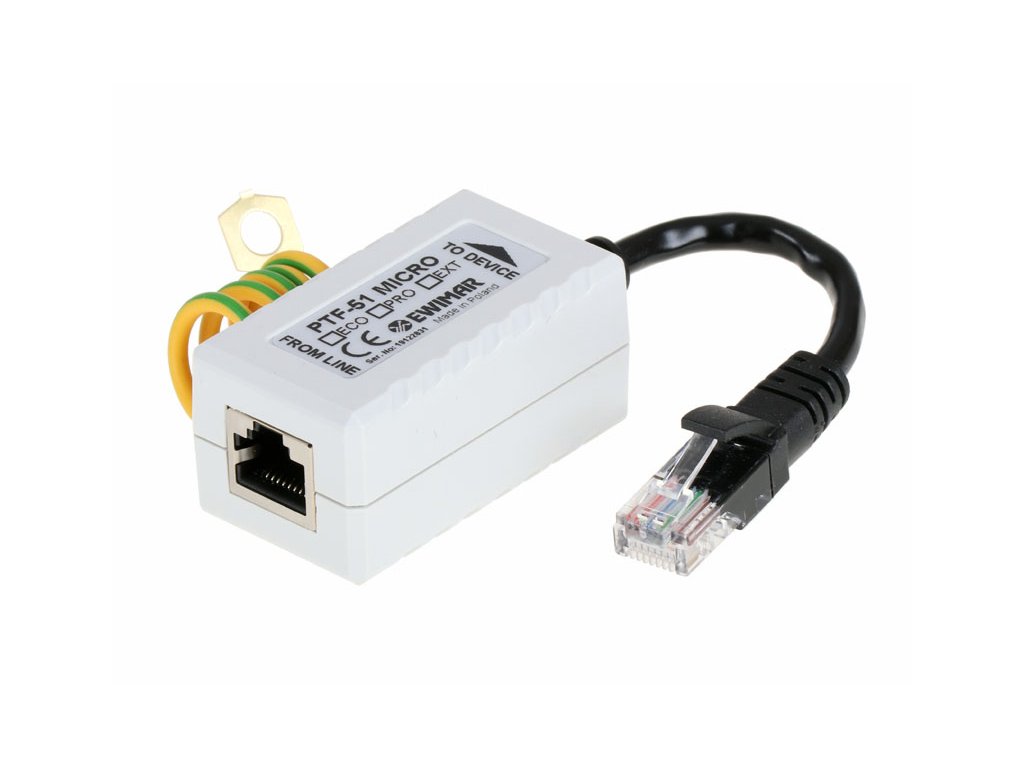

PTF-51-ECO/PoE/Micro - Miniatúrny prepäťový chránič na ochranu sietí LAN - EWIMAR
PTF-51-ECO/PoE/Micro je miniatúrny prepäťový chránič určený pre siete LAN 100-BaseT založené na kábloch UTP kategórie 5 a 6. Zariadenie má malé rozmery a je vybavené zabudovaným káblom s konektorom RJ-45, čo umožňuje jednoduchú a rýchlu montáž, a zároveň umožňuje skrytie chrániča v malých krytoch. Ochranu je možné využiť okrem iného na ochranu priemyselných IP kamier. PTF-51-ECO/PoE/Micro chráni pred účinkami bleskových výbojov, prepätí a vandalizmu (pôsobenie paralizátorov). Chránič zaručuje efektívnu ochranu zariadení a inštalácií sietí LAN, ktorých prvky sa nachádzajú v budovách. Zariadenie individuálne chráni každú prenosovú dvojicu a eliminuje prepätia presahujúce 6V v ich vnútri. Profesionálny prepojovací systém navyše chráni zariadenia pred nárastom napätia na napájacích linkách PoE. Pary 4-5 a 7-8 sú spojené, pretože LAN Base-100T ich využíva výlučne na napájanie PoE. PTF-51-ECO/PoE/Micro chráni obe skupiny napájacích párov pred nárastom napätia nad 58V a poškodením napájacích zdrojov koncových zariadení (napríklad IP kamier, prepínačov).
Aby zariadenie správne fungovalo a poskytovalo vhodnú úroveň ochrany, musí byť pripojené k dobrej kvalite uzemnenia alebo, v prípade jeho neprítomnosti, k ochrannému vodiču PE. Je zakázané pripojovať k uzemneniu bleskozvodné obvody a vytvárať uzemňovací bod chrániča v blízkosti uzemňovacieho bodu bleskozvodného obvodu.
Príklady použitia chrániča PTF-51-ECO/PoE/Micro
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 1 |
| Kompatibilita s káblami | 100Base-T (100Mbit), krútený pár kategórie 5, 5e a 6 |
| Vstupný konektor (kábel) | Zásuvka RJ-45 |
| Výstupný konektor (zariadenie) | Kábel s konektorom RJ-45 |
| Menovité napätie DC (linka-zem) UN | 175V DC |
| Maximálne prevádzkové napätie (linka-zem) UC | 225V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 455V |
| Prietokový prúd C1 (8/20µS, linka-zem) Iimp | 100A |
| Menovité napätie DC (linka-linka) UN | 6V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 6,8V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP C3 | 20V |
| Prietokový prúd C1 (8/20µS, linka-linka) Iimp | 100A |
| Chránené linky | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Odpínací prvok | Odporový odpínač |
| Sériový odpor | 2,2 / linka |
| Menovitý prúd IN | 300mA / linka |
| Linka PoE | |
| Menovité napätie DC (linka-linka) UN | 56V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP C3 | 93V |
| Prietokový prúd (8/20µS, linka-linka) Iimp C3 | 73A |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard prevádzky PoE | Kompatibilný s IEEE 802.3af/at - všetky typy |
| Spoločné vlastnosti | |
| Rozmery | 51 x 31 x 24 (mm) - bez kábla |
| Aplikácia | Vnútorné / Vonkajšie len v dodatočnom kryte IP66 |
| Spôsob montáže | Voľne stojaci |
| Tesnosť krytu | IP54 |
| Prevádzková teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750120 |
