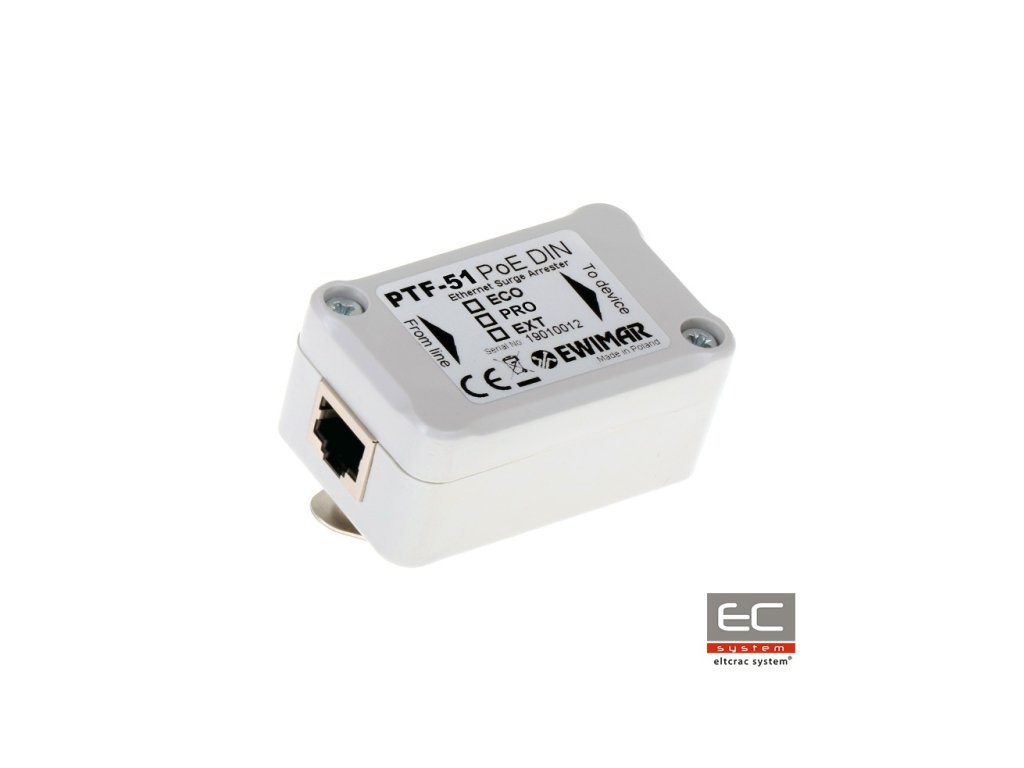

PTF-51-ECO/PoE/DIN - Prepäťová ochrana LAN siete montovaná na DIN lištu série ECO - EWIMAR

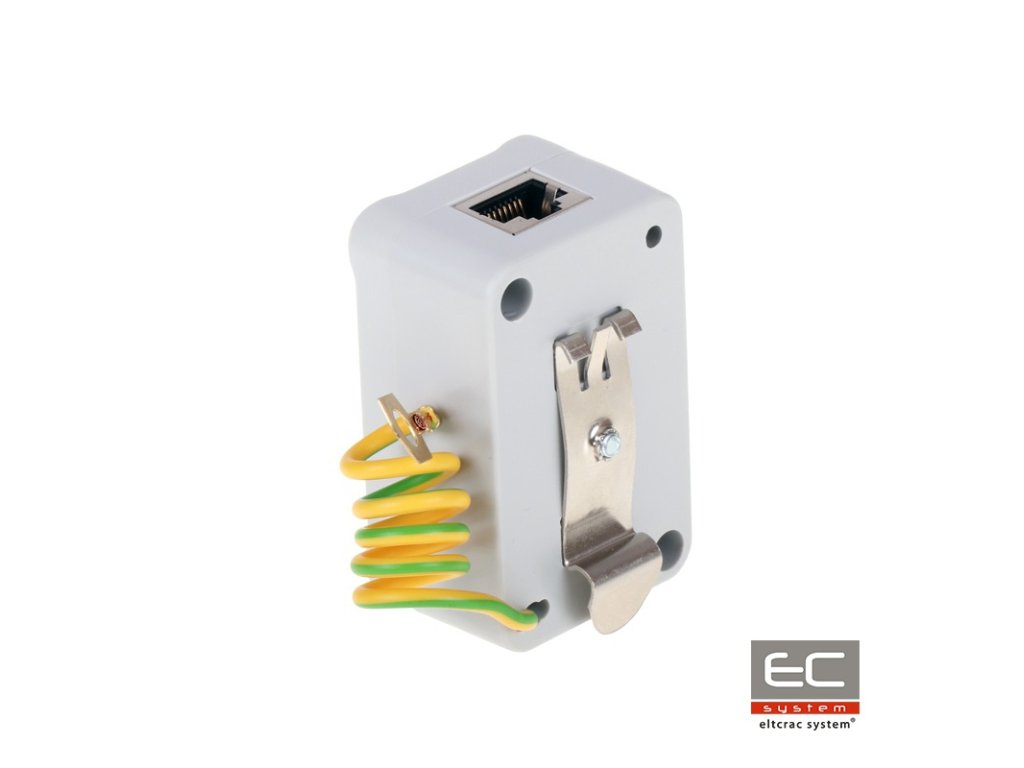

PTF-51-ECO/PoE/DIN je jednokanálová prepäťová ochrana série Economical montovaná na DIN lištu, určená na zabezpečenie napr. priemyselných IP kamier, LAN switchov, routerov, prístupových bodov WiFi a iných zariadení pracujúcich v sieti Ethernet. Zariadenie je kompatibilné so štandardmi 10Base-T a 100Base-T. Vynikajúce parametre prenosu dát sú dosiahnuté vďaka použitiu ladených PCB dosiek a precíznemu vedeniu obvodov. Ochrana zaručuje účinnú ochranu zariadení a siete LAN, ktorej prvky sa nachádzajú vnútri budov. Profesionálne riešenie pripojenia chráni zariadenia pred nárastom napätia na napájacích linkách PoE. Linky 4-5 a 7-8 sú prepojené, keďže LAN Base-100T ich používa výhradne na napájanie PoE. PTF-51-ECO/PoE/DIN chráni obe skupiny napájacích párov pred nárastom napätia nad 58V a poškodením napájacích zdrojov koncových zariadení (napr. IP kamery, switche). Uzemnenie ochrany sa vykonáva pomocou DIN lišty. Na montáž zariadenia na DIN lištu je potrebné použiť kovovú úchytku, ktorou je PTF-51-ECO/PoE/DIN vybavené.
Správne zabezpečenie jednej LAN linky pomocou dvoch zariadení PTF-51
Na úplnú ochranu jednej LAN linky je potrebné použiť dve identické zariadenia, montované na oboch koncoch, a zabezpečiť ich správne uzemnenie. V prípade ochrany viacerých obvodov sa odporúča použiť viacnásobnú ochranu na strane LAN switcha a jednokanálové ochrany na strane koncových zariadení.
Kompletná prepäťová ochrana 16-bodovej siete LAN
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 1 |
| Podporované typy LAN sietí | 10Base-T, 100Base-T, krútená dvojlinka kategórie 5, 5e, a 6 |
| Vstupný konektor (kábel) | RJ-45 zásuvka |
| Výstupný konektor (zariadenie) | RJ-45 zásuvka |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (linka-zem) UC | 110V DC |
| Ochranná úroveň 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd C1 (8/20µS, linka-zem) Iimp | 100A |
| Menovité napätie DC (linka-linka) UN | 3,3V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 3,5V DC |
| Ochranná úroveň 1kV/s (linka-linka) UP C3 | 20V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Chránené linky | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2 / linku |
| Menovitý prúd IN | 300mA / linku |
| Počet ochranných stupňov | 1 (hybridný) |
| PoE linka | |
| Menovité napätie DC (linka-linka) UN | 58V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 64V DC |
| Ochranná úroveň UP | 93V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 100A |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard PoE | V súlade s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty výkonu PoE na ochranných obvodoch | IEEE 802.3af, opcia A: 0,23W @48VDC IEEE 802.3af, opcia B: 0,13W @48VDC IEEE 802.3at, opcia A: 0,68W @54VDC IEEE 802.3bt,, typ 3 opcia AB: 0,8W @54VDC *) dáta pre maximálne predpokladané zaťaženie |
| Spoločné vlastnosti | |
| Rozmery | 65 x 30 x 40 (mm) |
| Použitie | Vnútri |
| Zpôsob montáže | Montáž na DIN lištu |
| Tesnosť krytu | IP54 |
| Pracovná teplota | -30C~60C |
