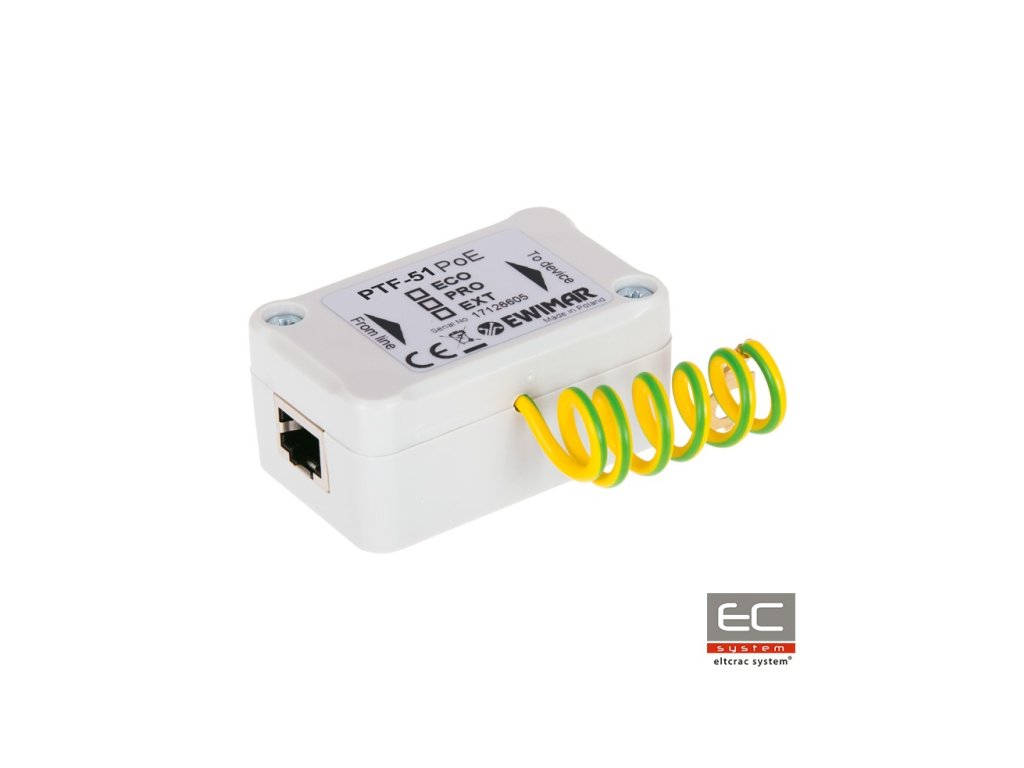

PTF-51-ECO/PoE - Prepäťová ochrana siete LAN z rady ECO - EWIMAR
PTF-51-ECO/PoE je jednokanálová prepäťová ochrana zodpovedná za zabezpečenie okrem iného priemyselných IP kamier, LAN prepínačov (switch), routerov, prístupových bodov WiFi a iných zariadení pracujúcich v sieti Ethernet. Zariadenie je kompatibilné so štandardmi 10Base-T, 100Base-T a 1000Base-T. Skvelé parametre prenosu dát sú dosiahnuté vďaka použitiu ladených PCB dosiek a presnému vedeniu obvodov. Prepäťová ochrana zaručuje efektívnu ochranu zariadení a inštalácií siete LAN, ktorej prvky sa nachádzajú vo vnútri budov. Profesionálne zapojenie navyše chráni zariadenia pred zvýšením napätia na napájacích linkách PoE. Linky 4-5 a 7-8 sú spojené, pretože LAN Base-100T ich využíva výlučne na napájanie PoE. PTF-51-ECO/PoE chráni obe skupiny napájacích párov pred zvýšením napätia nad 58V a poškodením napájacích adaptérov koncových zariadení (napr. IP kamery, prepínače). Môže pracovať ako samostatné zariadenie alebo byť pripevnený na stenu s pripojením uzemnenia pomocou kábla.
Správna ochrana jednej LAN linky pomocou dvoch zariadení PTF-51
Na úplnú ochranu jednej LAN dráhy je potrebné použiť dve identické zariadenia, montované na oboch koncoch a zabezpečiť ich správne uzemnenie. V prípade ochrany viacerých obvodov sa odporúča použiť viacnásobnú prepäťovú ochranu na strane prepínača LAN a jednokanálové ochrany na strane koncových zariadení.
Kompletná prepäťová ochrana 16-bodovej siete LAN
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 1 |
| Podporované typy sietí LAN | 10Base-T, 100Base-T, krútená dvojlinka kategórie 5, 5e a 6 |
| Vstupný konektor (kábel) | RJ-45 zásuvka |
| Výstupný konektor (zariadenie) | RJ-45 zásuvka |
| Menovité DC napätie (linka-zem) UN | 90V DC |
| Maximálne trvalé pracovné napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd C1 (8/20µS, linka-zem) Iimp | 100A |
| Menovité DC napätie (linka-linka) UN | 3,3V DC |
| Maximálne trvalé pracovné napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP C3 | 20V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A (2kA po aktivácii MOSFET) |
| Chránené linky | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2 / linku |
| Menovitý prúd IN | 300mA / linku |
| Počet ochranných stupňov | 1 (hybridný) |
| PoE linka | |
| Menovité DC napätie (linka-linka) UN | 58V DC |
| Maximálne trvalé pracovné napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 100A |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Prevádzkový štandard PoE | V súlade s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty výkonu PoE na ochranných obvodoch | IEEE 802.3af, možnosť A: 0,23W @48VDC IEEE 802.3af, možnosť B: 0,13W @48VDC IEEE 802.3at, možnosť A: 0,68W @54VDC IEEE 802.3bt, typ 3 možnosť AB: 0,8W @54VDC *) údaje pre maximálne predpokladané zaťaženie |
| Spoločné vlastnosti | |
| Rozmery | 65 x 30 x 40 (mm) |
| Použitie | Vo vnútri |
| Spôsob montáže | Samonosné puzdro / montované na stenu |
| Tesnosť puzdra | IP54 |
| Pracovná teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750342 |
