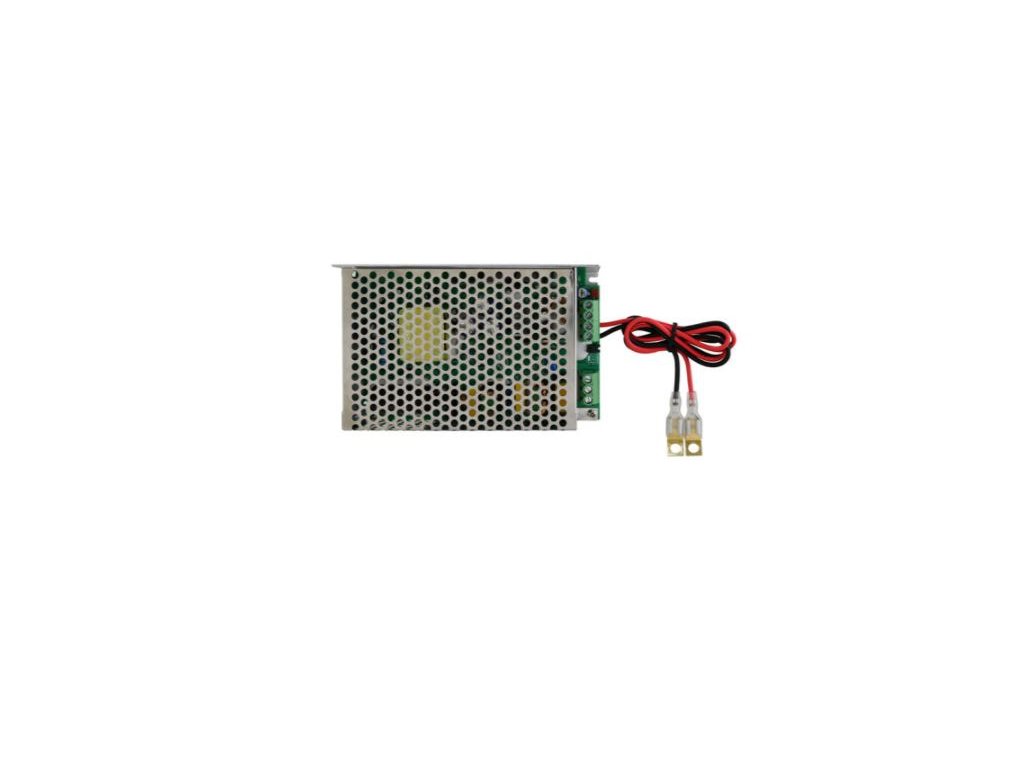

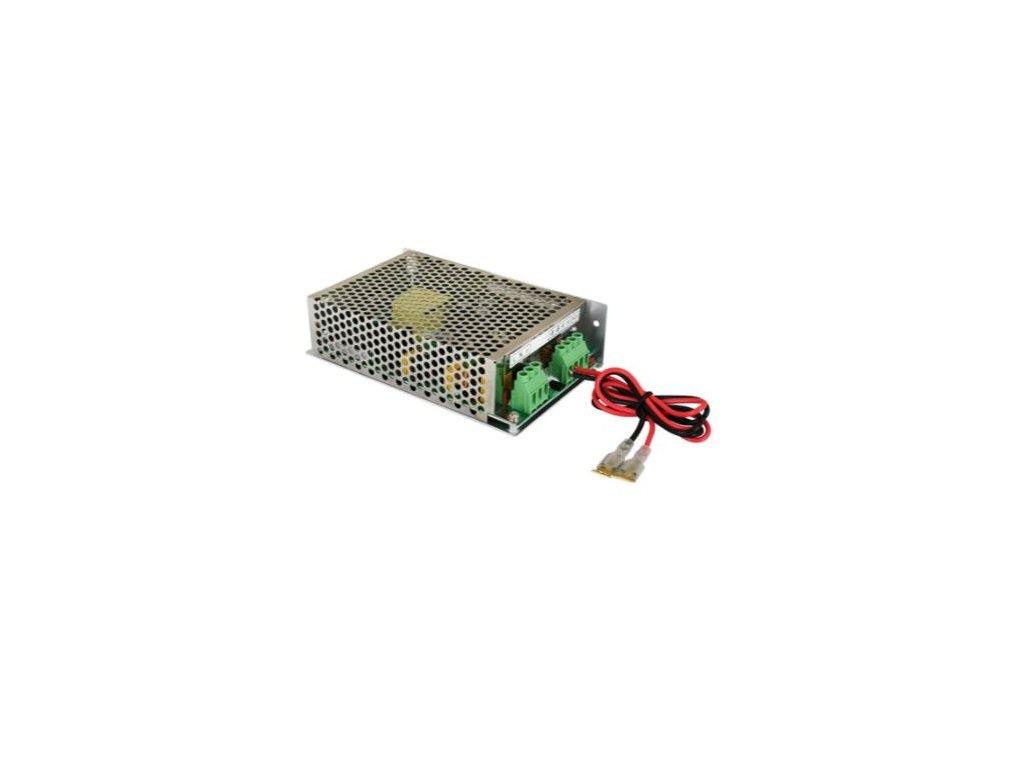

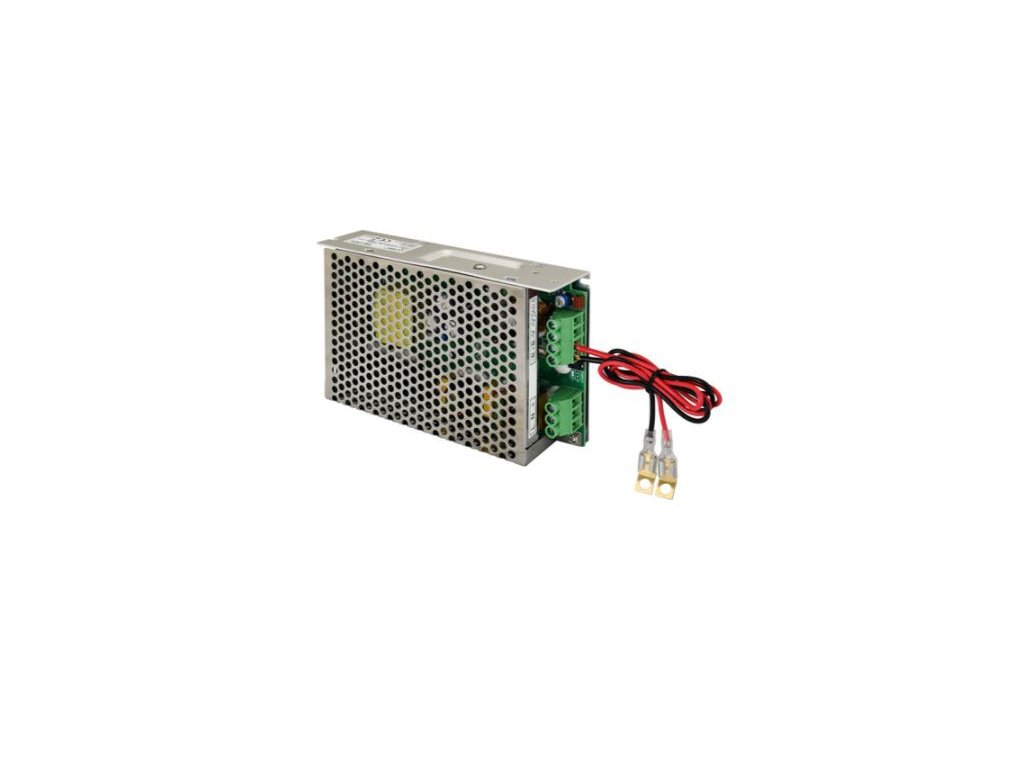

PSB-12V7A - Záložný impulzný zdroj PSB 13,8/7A na zabudovanie - PULSAR
Kód: EC-26485Podrobný popis
Záložný napájací zdroj, impulzný PSB-12V7A pre CCTV - PULSAR
Záložný napájací zdroj, impulzný PSB-12V7A je určený na napájanie CCTV, ako aj iných zariadení, ktoré vyžadujú stabilizované, neprerušované napätie o hodnote 12V DC (+/-15%). Napätie U=13,8V DC je dodávané zariadením s prúdovou kapacitou:
Výstupný prúd 6A + 1A nabíjanie batérie
Výstupný prúd 5A + 2A nabíjanie batérie
Sumárny prúd prijímačov + batéria je max. 7A
Prípadný výpadok sieťového napätia spôsobuje okamžité prepnutie na napájanie z batérie. Produkt je vybavený ochranou proti preťaženiu, skratom, prepäťovou a tiež nadnapäťovou ochranou.
Technické parametre:
- Napájanie: ~ 200 – 240 V; 1 A; 50/60 Hz
- Výkon napájacieho zdroja: 97W max.
- Účinnosť: 87%
- Výstupné napätie:
- 11V ÷ 13,8VDC – záložný režim
- 9,5V ÷13,8V DC – batériový režim
- Výstupný prúd:
- tAMB<30°C:
- 6A + 1A nabíjanie batérie
- 5A + 2A nabíjanie batérie
- tAMB=40°C:
- 4,9A + 1A nabíjanie batérie
- 3,9A + 2A nabíjanie batérie
- tAMB<30°C:
- Rozsah regulácie výstupného napätia: 13,5 – 14,4 V DC
- Napätie zvlnenia: 100mV p-p max.
- Prúd nabíjania batérie: 1A alebo 2A max.
- Ochrana: OLP, OVP, SCP, UVP
- Optická signalizácia činnosti: LED diódy
- Rozmery: 159 x 98 x 42 [±2mm]
- Hmotnosť netto/brutto: 0,41/0,45 kg
- Doplnkové príslušenstvo: Batériové káble 6,3F – 45cm, uhlové svorky ML062
Technická špecifikácia:
| PSB-12V7A | |
|---|---|
| Všeobecné | |
| Napájanie | ~ 200 – 240 V; 1 A; 50/60 Hz |
| Prúdové rozbehnutie | 40 A |
| Výkon napájacieho zdroja | 97W max. |
| Účinnosť | 87% |
| Výstupné napätie | 11V ÷ 13,8V DC – záložný režim 9,5V ÷13,8V DC – batériový režim |
| Výstupný prúd | 7A + 1A / 2A nabíjanie batérie |
| Rozsah regulácie výstupného napätia | 13.5V ÷ 14.4V DC |
| Napätie zvlnenia | 100mV p-p max. |
| Prúd nabíjania batérie | 1A alebo 2A max. |
| Ochrana proti skratu SCP | Elektronická, automatický návrat |
| Ochrana proti preťaženiu OLP | 105-150% výkonu zdroja, automatický návrat |
| Ochrana v obvode batérie OLP | Topiaca poistka F8 A |
| Prepäťová ochrana | Varistory |
| Ochrana proti nadnapätiu OVP | >19V (účinnosť vyžaduje odpojenie napájania na čas cca 1 min.) |
| Ochrana batérie pred nadmerným vybitím UVP | U<9,5V (± 5%) – odłączenie zacisku akumulatora |
| Optická signalizácia činnosti | LED zelená - prítomnosť AC napätia |
| Výstup optickej signalizácie LED | LED AC- prítomnosť AC napätia LED CHARGE – nabíjanie batérie |
| Doplnkové príslušenstvo | Batériové káble 6,3F – 45cm, uhlové svorky ML062 (otvor 5,2mm) |
| Pracovné podmienky | II trieda okolitého prostredia, teplota: -10 oC÷40oC relatívna vlhkosť 20%...90%, bez kondenzácie |
| Trieda ochrany PN-EN 60950-1:2007 | I (prvá) - vyžaduje ochranný vodič |
| Konektory | I/O PCB: 0,5 – 2,5 mm (AWG 26 – 12) výstup optickej signalizácie: konektor micromatch 4-pin |
| Rozmery | 159 x 98 x 42 [±2mm] |
| Hmotnosť netto/brutto | 0,41kg / 0,45kg |
Dodatočné parametre
| Kategória: | Záložné zdroje |
|---|---|
| Hmotnost: | 0,41kg / 0,45kg |
