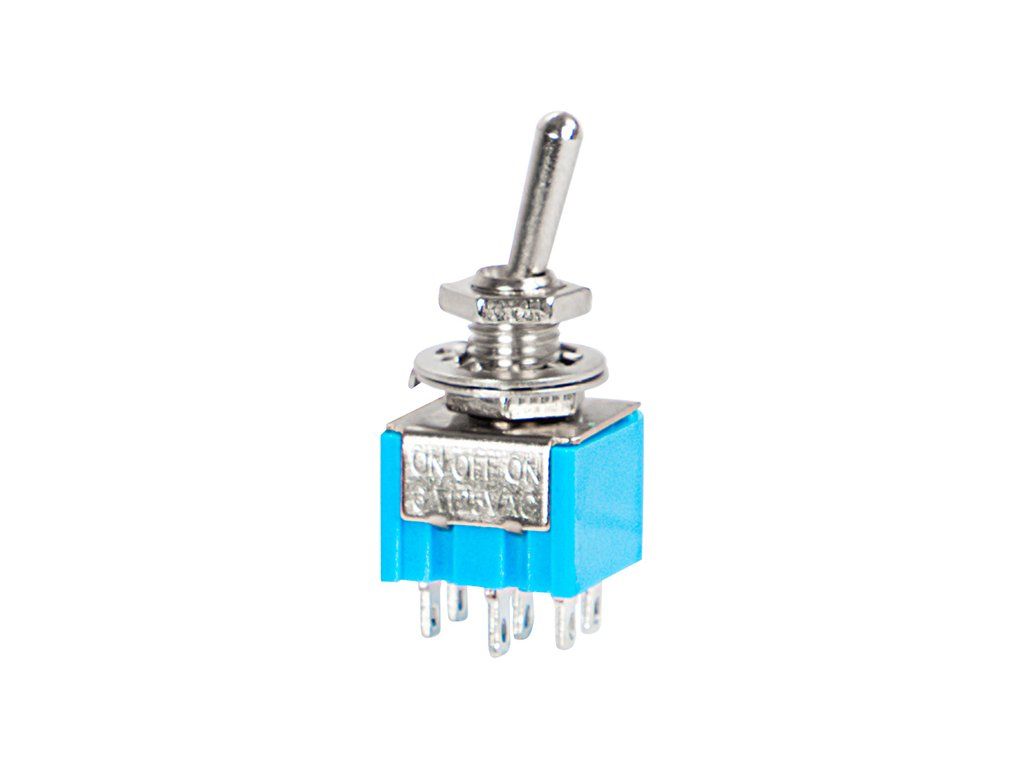

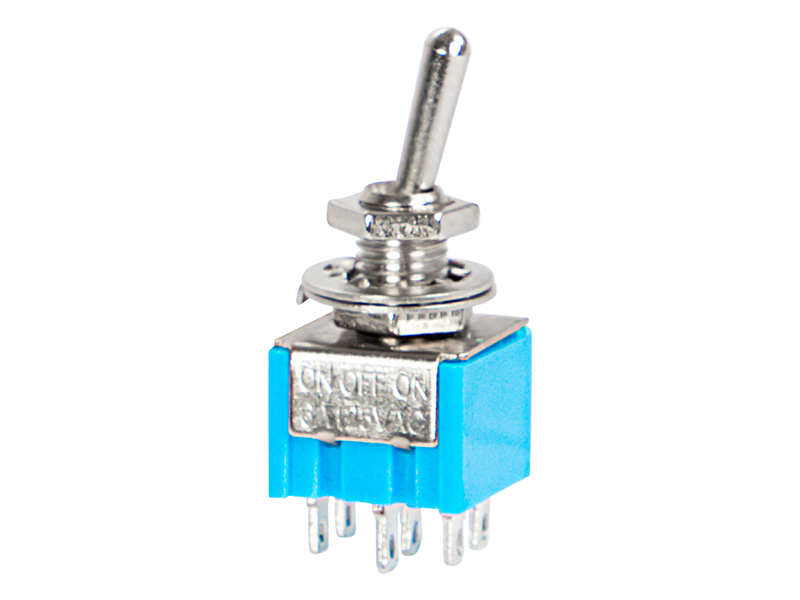

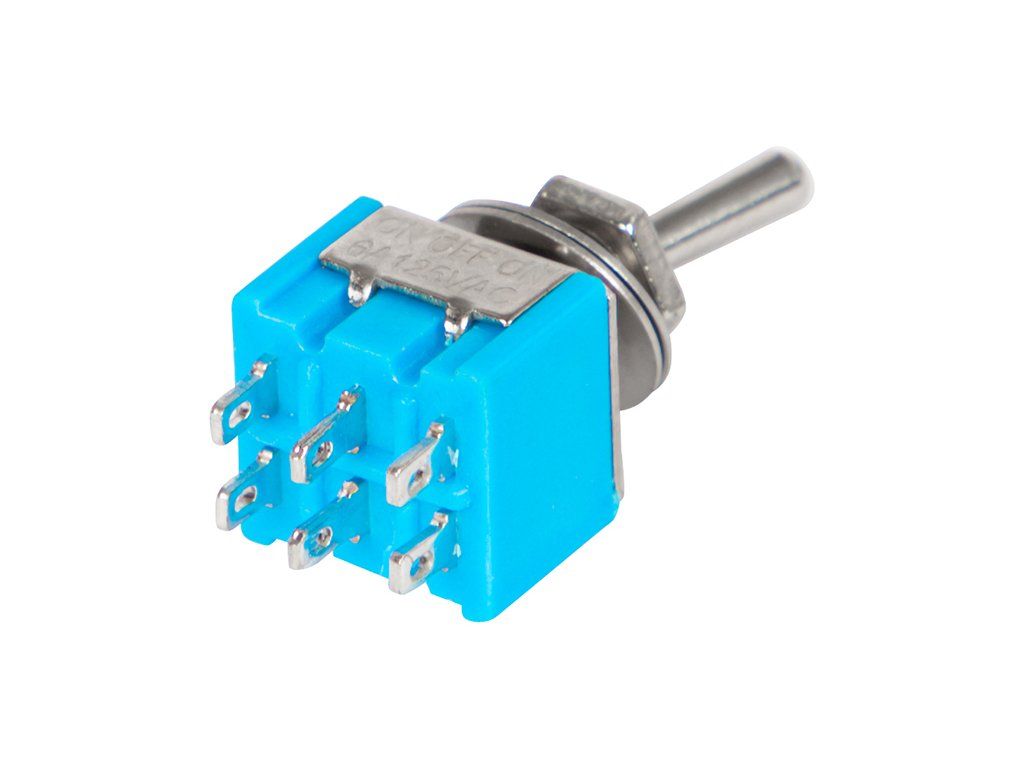

Prepínač MTS 203 96-771- je trojpolohový prepínač typu on-off-on určený na spoľahlivé prepínanie elektrických obvodov. Vďaka kompaktnému prevedeniu a spájkovacím kontaktom je vhodný pre rôzne elektronické a hobby aplikácie, kde je potrebné jednoduché a presné ovládanie dvoch stavov s nulovou strednou polohou.
Trojpolohové prevedenie on-off-on
Určený na spájkovanie vodičov
Vhodný pre elektronické a technické aplikácie
Kompaktné riešenie na panelové alebo zariadenové použitie
Hlavné vlastnosti
Prepínač ponúka zaťažiteľnosť 3A pri 250V AC alebo 6A pri 125V AC, čo ho predurčuje na bežné nízkonapäťové a sieťové aplikácie v rámci jeho menovitého zaťaženia. Má 6 kontaktov a 3 pozície, pričom stredná poloha je vypnutá. Kontaktná rezistencia je maximálne 20 m?, čo prispieva k dobrému elektrickému kontaktu.
Zaťažiteľnosť kontaktov: 3A/250V AC, 6A/125V AC
6 kontaktov a 3 pozície
Kontaktová rezistencia max. 20 m?
Izolačná rezistencia 500VDC: 100 M?
Dielektrická pevnosť: 1500VAC / 1 minúta
Technické parametre
Model MTS 203 je navrhnutý pre dlhodobé používanie v širokom rozsahu pracovných podmienok. Zvláda teploty od -25 °C do +85 °C a jeho mechanická životnosť dosahuje až 10 000 cyklov prepnutia.
Rozsah pracovných teplôt: -25 až +85 °C
Životnosť: 10 000 cyklov
Stabilný chod pri opakovanom používaní
Vhodný do zariadení s nárokmi na spoľahlivé prepínanie
Využitie
Prepínač MTS 203 96-771- sa hodí do rôznych jednoduchých ovládacích obvodov, testovacích zostáv, domácich projektov, opravárenských prác aj bastlerských a servisných aplikácií. Využijete ho tam, kde je potrebné prepínať medzi dvomi obvodmi s vypnutou strednou polohou.
Elektronické projekty a prototypy
Servisné a opravárenské aplikácie
Ovládacie panely a zariadenia
Prepínanie medzi dvomi režimami s vypnutou polohou v strede
Upozornenie k montáži
Ide o komponent určený na spájkovanie vodičov, preto odporúčame odbornú montáž a vhodné dimensionovanie podľa zaťaženia obvodu. Pri použití vždy dodržujte menovité elektrické parametre a podmienky prevádzky.
Montáž spájkovaním vodičov
Dodržiavajte menovité zaťaženie kontaktov
Používajte v súlade s technickými parametrami
Odporúčaná odborná inštalácia pri elektroaplikáciách
