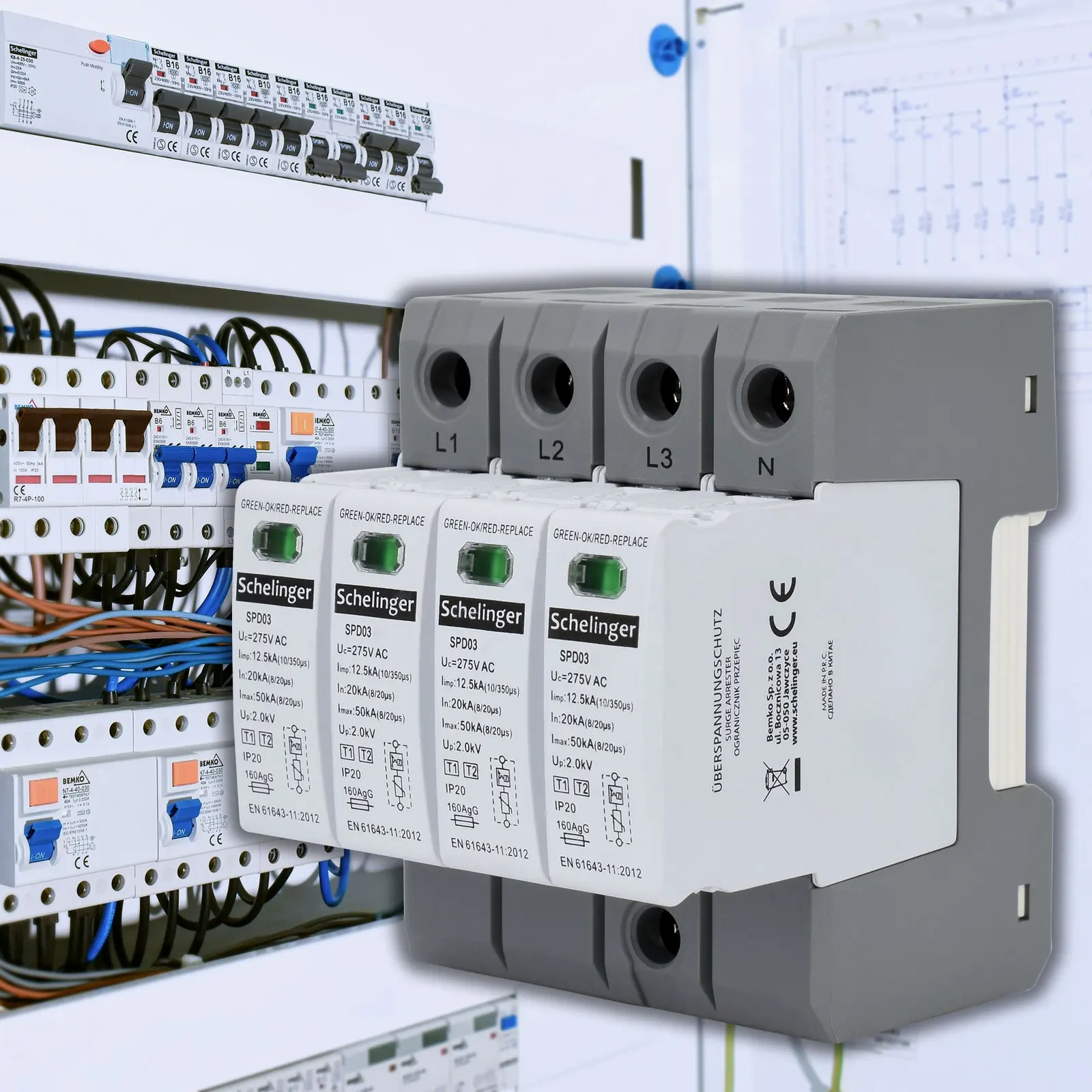

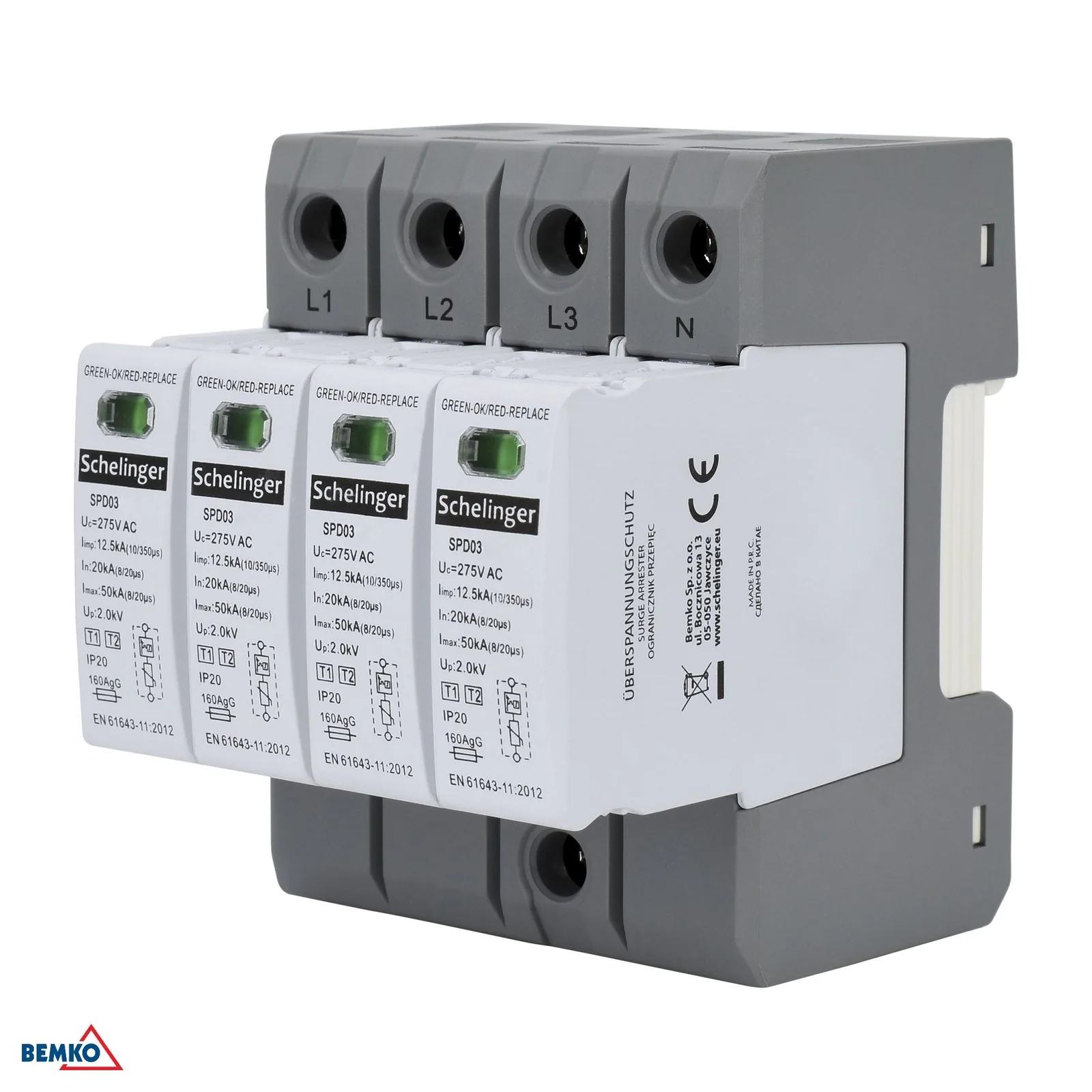

Prepäťová ochrana do rozvádzača 4P T1+T2 (B+C) 12,5 kA Schelinger BM-A51-SPD03-4P-B+C

Podrobný popis

Prepäťová ochrana do rozvádzača Schelinger 4P T1+T2 (B+C) 12,5 kA

Prepäťová ochrana Schelinger BM-A51-SPD03-4P-B+C je určená na montáž do rozvádzača na DIN lištu TH 35. Slúži na ochranu elektroinštalácie pred účinkami prepätia spôsobenými napríklad atmosférickými výbojmi alebo spínacími prepätiami v sieti. Vďaka vyhotoveniu pre 4 moduly sa hodí do bežných rozvádzačových zostáv a poskytuje prehľadné riešenie pre ochranu obvodov v domácnostiach aj menších komerčných inštaláciách.

• Typ ochrany: T1+T2 (B+C)
• Určená pre montáž na DIN lištu TH 35
• 4-modulové vyhotovenie
• Vhodná do rozvádzača na ochranu inštalácie pred prepätím

Hlavné výhody

Tento prepäťový zvodič kombinuje ochranu typu T1 a T2, takže je pripravený zvládnuť aj vyššie impulzné zaťaženie pri zachytení časti bleskového prúdu. Menovitý trvalý pracovný napäťový údaj 275 V AC ho predurčuje na použitie v bežných AC sieťach a ochranná úroveň pod 2,0 kV pomáha znižovať riziko poškodenia citlivej elektroniky. Kompaktné rozmery a montáž na DIN lištu uľahčujú inštaláciu v rozvádzači bez zbytočného nároku na miesto.

• Menovitý trvalý pracovný napätie: 275 V AC
• Impulzný vybíjací prúd: 12,5 kA
• Maximálny vybíjací prúd: 50 kA
• Ochranná úroveň napätia: pod 2,0 kV
• Odolnosť v rozsahu teplôt od -40 °C do +70 °C

Použitie a kompatibilita

Ochrana je určená pre montáž do rozvádzača na DIN lištu TH 35 (DIN 35). Vhodná je pre inštalácie, kde sa vyžaduje prepäťová ochrana typu 1+2 (B+C), teda pre základnú aj vyššiu úroveň ochrany elektrickej siete. Model je štvormodulový, preto je dôležité preveriť dostupné miesto v rozvádzači pred montážou. Zariadenie má krytie IP20, takže je určené na inštaláciu do vnútorného, chráneného priestoru rozvádzača.

• Kompatibilita s DIN lištou TH 35 (DIN 35)
• Pre rozvádzače s priestorom pre 4 moduly
• Krytie IP20 pre inštaláciu do rozvádzača
• Vhodné pre ochranu obvodov typu T1+T2 (B+C)

Technické parametre

• Balenie: 36 ks
• Výška: 81 mm
• Dĺžka: 90 mm
• Maximálny vybíjací prúd (8/20 µs): Imax: 50 kA
• Počet modulov: 4
• Menovitý trvalý pracovný napätie: Uc: 275 V AC
• Prevádzková teplota: -40 °C až +70 °C
• Spôsob montáže: na DIN lištu TH 35 (DIN 35)
• Krytie: IP20
• Impulzný prúd (10/350 µs): Iimp: 12,5 kA
• Typ: T1+T2 (B+C)
• Ochranná úroveň napätia: Up: < 2,0 kV
• Šírka: 72 mm
• Značka: Schelinger
