Poistkový modul Pulsar AWZ579 EC-09298

Podrobný popis

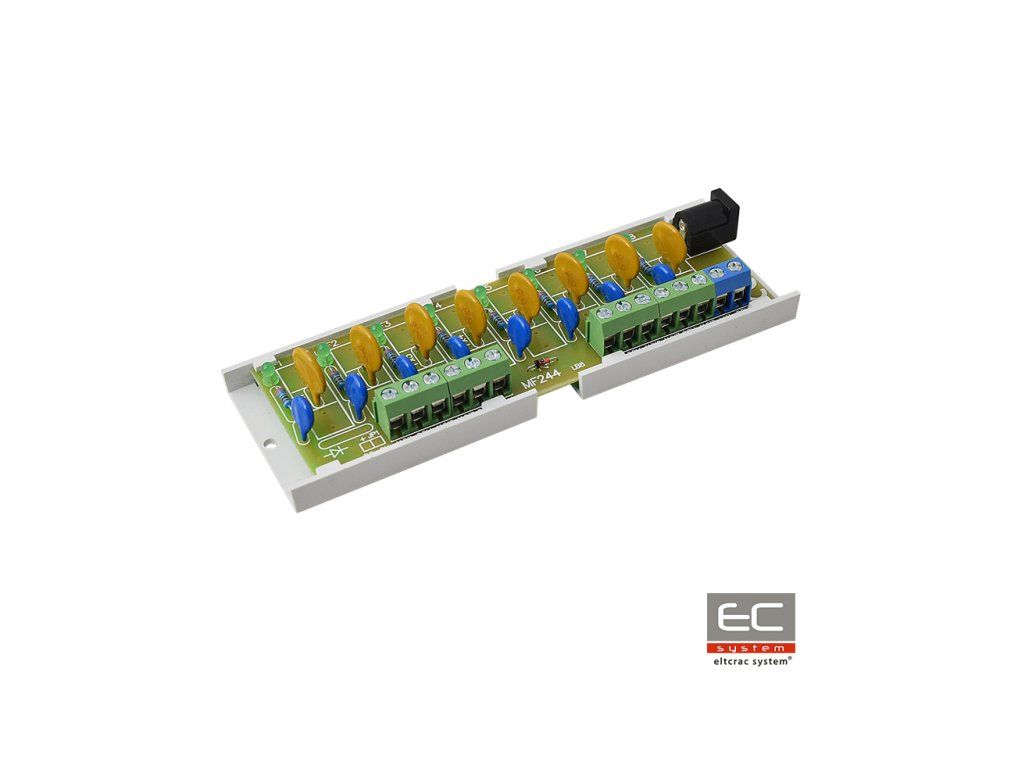

Poistkový modul Pulsar AWZ579

Pulsar AWZ579 je poistkový modul určený na rozdelenie napájania v nízkonapäťových alarmových systémoch. Umožňuje bezpečne rozviesť napájanie na viac vetiev a pritom chráni pripojené zariadenia pred skratom, preťažením aj prepätím. Vďaka kompaktnému vyhotoveniu je vhodný do rozvádzačov a inštalácií, kde je dôležité prehľadné a spoľahlivé napájanie viacerých odberov.

• Určený pre napájanie v rozsahu 10 až 30 V DC
• 8 samostatne chránených výstupov AUX
• Dva možnosti pripojenia vstupného napájania
• Ochrana proti skratu, preťaženiu aj prepätiu
• Prehľadná optická signalizácia stavu výstupov

Hlavné výhody

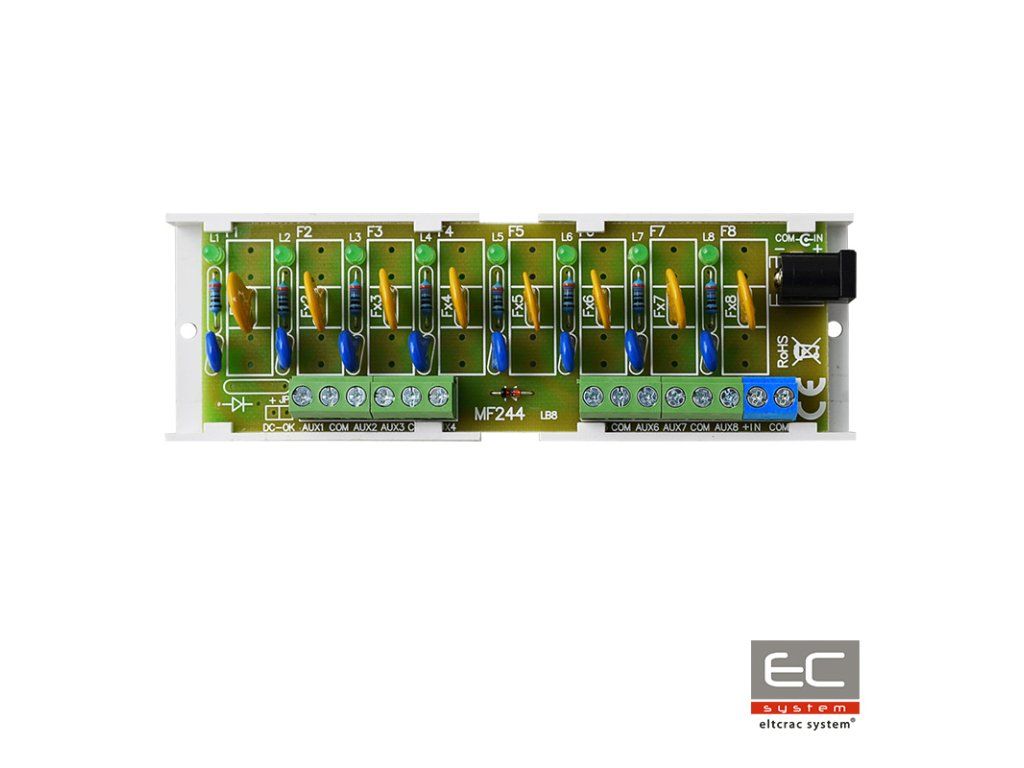

Modul využíva 8 poistiek PTC s menovitým prúdom 1 A, takže každý výstup je chránený samostatne. Stav jednotlivých vetiev je signalizovaný zelenými LED diódami L1 až L8, čo uľahčuje rýchlu kontrolu prevádzky. Každé výstupné vedenie je navyše chránené varistorom, ktorý pomáha obmedzovať účinky prepätia v napájacom systéme.

• 8 poistiek PTC 1 A pre samostatné istenie výstupov
• Zelená LED signalizácia pre každý výstup
• Varistorová ochrana na každom výstupe
• Výstupné napätie zodpovedá vstupnému napätiu UAUX = UIN
• Nízka spotreba vlastného modulu 9 až 60 mA

Použitie a kompatibilita

Modul je vhodný na rozdelenie napájania v nízkonapäťových poplachových a bezpečnostných systémoch, kde je potrebné napájať viac zariadení z jedného zdroja. Vďaka dvom vstupom napájania – skrutkovému konektoru alebo DC zásuvke 5,5/2,1 mm – sa jednoducho prispôsobí rôznym typom inštalácií. Možná je aj montáž na napájacie zdroje série PSD, čo uľahčuje integráciu do existujúcich riešení.

• Pre nízkonapäťové alarmové systémy
• Vhodný na rozdelenie napájania na 8 vetiev
• Dva typy vstupu: DC 5,5/2,1 mm alebo skrutkový konektor
• Možnosť montáže na napájacie zdroje série PSD
• Montáž na lištu alebo pomocou montážnych skrutiek
