Páčkový prepínač 4905-

Podrobný popis

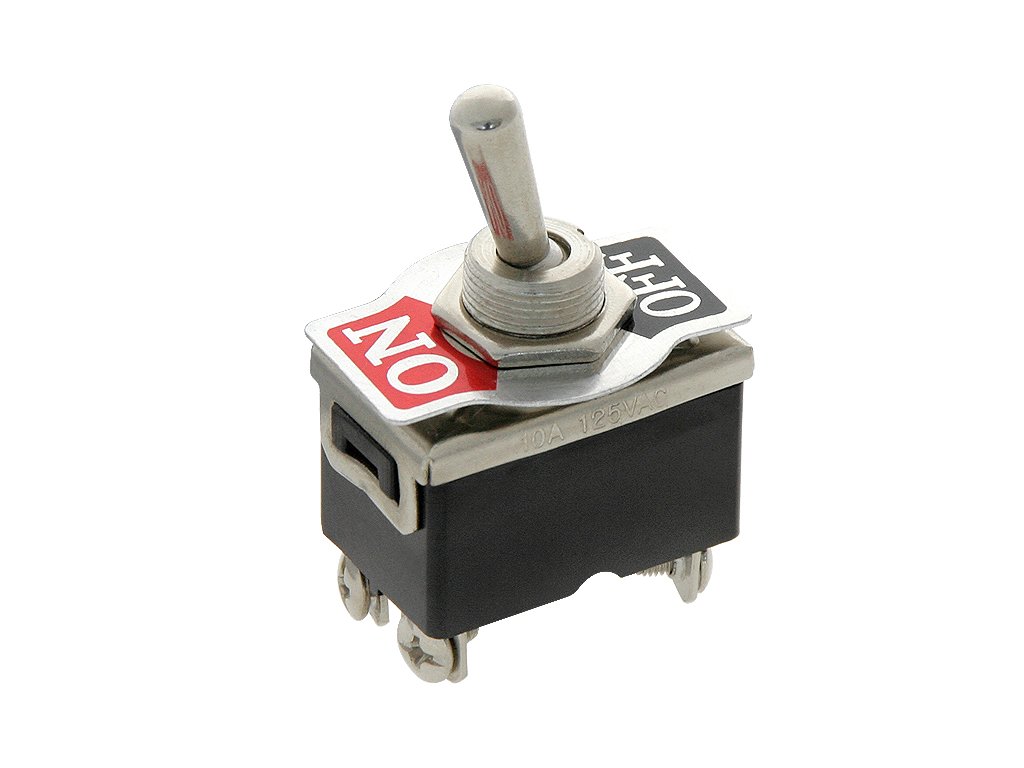

Páčkový prepínač 4905

Páčkový prepínač KN3C-201 LARGE je praktický ovládací prvok určený na spínanie elektrických obvodov v zariadeniach, paneloch a rôznych technických aplikáciách. Vďaka pevnému prevedeniu, jednoduchému ovládaniu páčkou a montáži do panelu je vhodný tam, kde je potrebná spoľahlivá a prehľadná obsluha.

Hlavné vlastnosti

• 2-polohové prevedenie
• 4 kontakty
• Typ ovládania: páčkový, priskrutkovací
• Montážny otvor: 12,2 mm
• Menovitý prúd: 10 A / 125 VAC, 6 A / 250 VAC
• Kontaktový odpor: max. 50 m?
• Izolačný odpor: 500 VDC, 100 M?
• Dielektrická pevnosť: 1500 VAC / 1 minúta
• Prevádzková teplota: -25 °C až +85 °C
• Životnosť: 10 000 cyklov

Výhody použitia

Prepínač ponúka jednoduchú a rýchlu montáž, prehľadné prepínanie a kompaktné vyhotovenie vhodné do ovládacích panelov. Je navrhnutý pre dlhodobé používanie a stabilnú funkciu pri bežnom elektrickom zaťažení.

• Prehľadné ručné ovládanie páčkou
• Odolné prevedenie na každodenné používanie
• Vhodný pre technické a servisné aplikácie
• Jednoduchá integrácia do panelu alebo zariadenia

Použitie

Páčkový prepínač je vhodný pre rôzne elektrické a elektrotechnické projekty, kde je potrebné manuálne prepínanie obvodov alebo funkcií. Uplatní sa napríklad v ovládacích paneloch, domácich projektoch, dielňach, servisných zariadeniach či hobby elektronike.

Dôležité informácie

Pred montážou odporúčame overiť kompatibilitu montážneho otvoru a elektrických parametrov so zariadením, do ktorého bude prepínač osadený. Pri zapájaní je potrebné dodržať bezpečnostné zásady a správne elektrické zapojenie.

• Pri výbere skontrolujte priemer montážneho otvoru 12,2 mm
• Zohľadnite menovitý prúd a napätie podľa použitia
• Montáž a zapojenie odporúčame vykonať odborne
