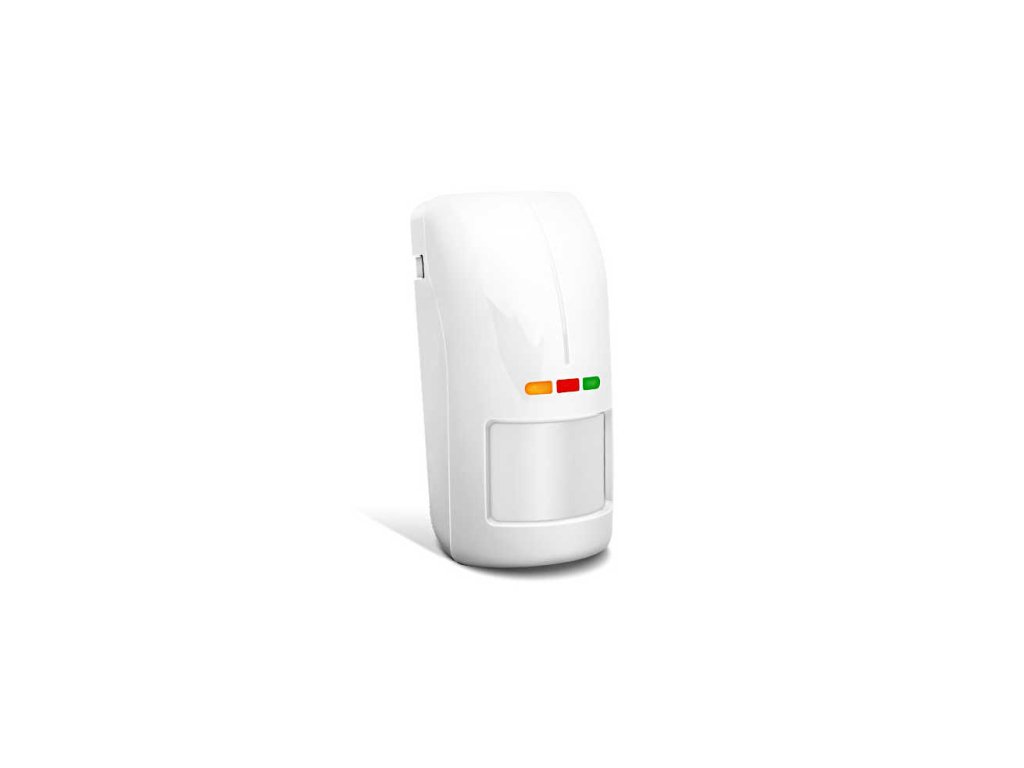

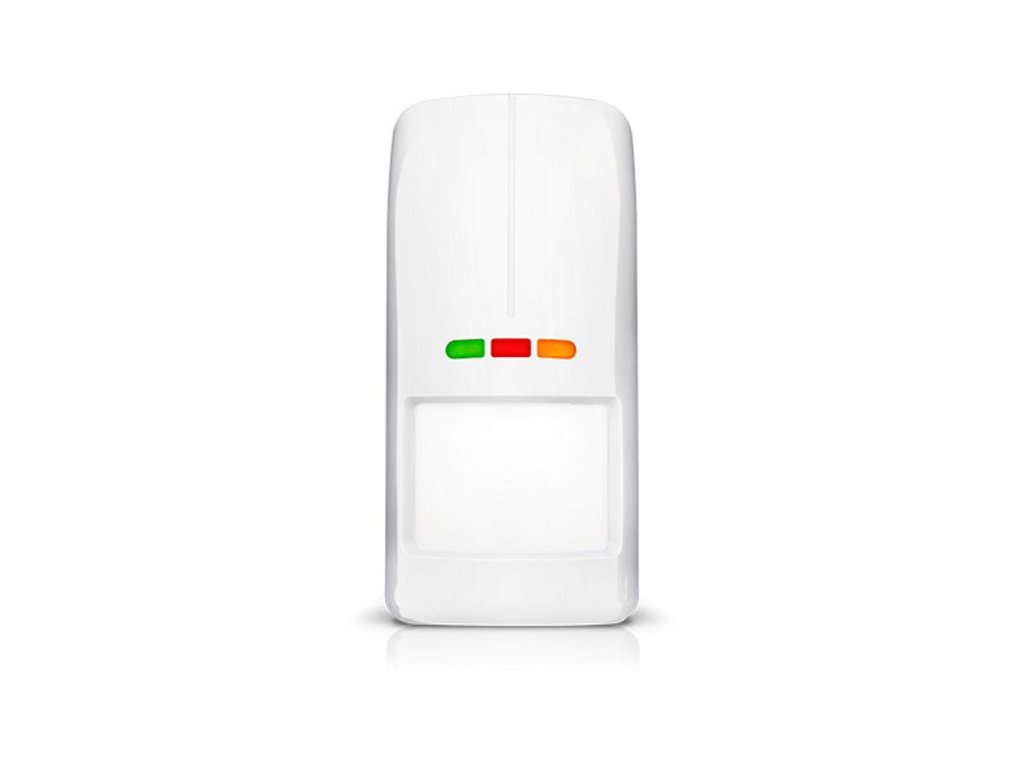

Digitálny dvojitý pohybový detektor, vonkajší OPAL Pro - SATEL

Zvonku dvojitý pohybový detektor OPAL Pro, je ideálny na použitie nielen vonku chráneného objektu, ale aj v interiéroch, kde panujú náročné alebo špecifické environmentálne podmienky (napr. v halách, prístreškoch). Zariadenie bolo vybavené technológiami PIR a MW. Obsahuje aj funkciu aktívneho antimaskingu IR (pre vnútorné použitie). Vďaka tomu zariadenie získalo certifikát zhody s vysokými bezpečnostnými požiadavkami Grade 3 stanovenými normou EN 50131. Detektor možno preto použiť aj na zabezpečenie vnútorných priestorov objektov s vyšším rizikom: bánk, múzeí, klenotníc atď. OPAL Pro vďaka použitiu dvojitej technológie v kombinácii s algoritmom samočinného prispôsobenia detektora k environmentálnym podmienkam zaručuje vysokú odolnosť voči falošným poplachom a stabilnú činnosť v náročných atmosférických podmienkach, ako sú dážď, sneh, slnečné žiarenie a silné nárazy vetra. Zariadenie môže pracovať pri teplotách: od -40°C do +55°C. Všetky zmeny teploty prostredia sú automaticky kompenzované.

Charakteristickou črtou detektora je veľký detekčný uhol dosahujúci až 100 stupňov a dosah presahujúci 15 metrov. Zariadenie tiež chráni oblasť nachádzajúcu sa pod detektorom, takže každé pokus o priblíženie narušiteľa k zariadeniu s cieľom jeho poškodenia alebo strhnutia bude detekované. Okrem toho detektor OPAL Pro bol vybavený softvérom, ktorý mu poskytuje odolnosť voči pohybu malých domácich zvierat. Zariadenie má tiež súmrakový senzor, ktorý ovláda výstup OC, umožňujúc jeho použitie aj v alarmových systémoch s domácou automatizáciou - bez nutnosti inštalácie dodatočných súmrakových senzorov. Signál z nízkoenergetického výstupu je možné pripojiť priamo na relé v rozvodnej skrini alebo na ovládač domácej automatizácie. Detektor OPAL Pro cez centrálu alarmovej série INTEGRA môže tiež spolupracovať so systémom KNX. Funkčnosť detektora tak umožňuje pohodlné a ľahké ovládanie napr. roliet, vonkajšieho osvetlenia budovy, garážovej brány alebo vjazdovej brány a moment spustenia je možné nastaviť vďaka presnej regulácii citlivosti. OPAL Pro má funkciu diaľkovej zmeny citlivosti všetkých detekčných dráh a súmrakového senzora pomocou diaľkového ovládača OPT-1, čo eliminuje potrebu opakovaného otvárania krytu detektora kvôli zmene nastavení. Toto riešenie predstavuje veľkú výhodu pre inštalatéra.

Na výrobu krytu zariadenia bola použitá technológia dvojzložkového vstrekovania, ktorou vznikla konštrukcia s ochranným krytom s triedou krytia IP54, poskytujúca ochranu pred škodlivými atmosférickými javmi. Okrem toho je kryt detektora odolný voči UV žiareniu a má vysokú mechanickú odolnosť. Na dodatočné zabezpečenie zariadenia pred atmosférickými zrážkami a znečistením je možné detektor namontovať na kryt ochranného priezoru HOOD C (biely) alebo HOOD C GY (šedý).

Detektor OPAL Pro je určený na montáž priamo na rovný povrch. Na vychýlenie zariadenia vertikálne alebo horizontálne je potrebné použiť špeciálne držiaky zo sady BRACKET C (biely) alebo BRACKET C GY (šedý): uhlový alebo guľový.

Detektor OPAL Pro je k dispozícii v dvoch farebných verziách: bielej (OPAL Pro) a šedej (OPAL Pro GY).

Vlastnosti detektora OPAL Pro:

• dva detekčné dráhy: PIR a mikrovlnný
• aktívny antimasking IR realizovaný vo vnútorných priestoroch
• vstavaný súmrakový senzor umožňujúci použitie detektora v systémoch automatizácie

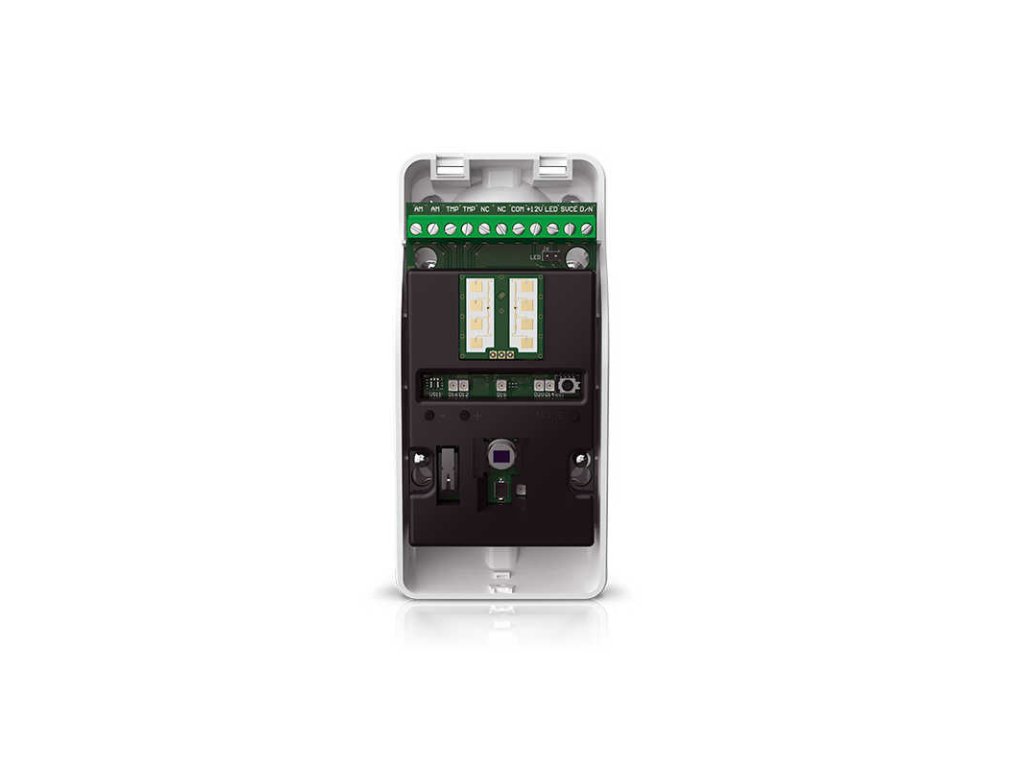

• nastavenie citlivosti detekčných dráh a citlivosti súmrakového senzora pomocou tlačidiel na PCB
• kryt s ochranným krytom z polykarbonátu s triedou krytia IP54
• vstavaný prijímač signálu diaľkového ovládača na infračervené žiarenie OPT-1
• diaľková konfigurácia citlivosti detekčných dráh a súmrakového senzora pomocou diaľkového ovládača OPT-1 bez potreby otvárania krytu detektora
• ochrana proti sabotáži pred otvorením a odtrhnutím od podkladu
• digitálna kompenzácia teploty zabezpečujúca správnu prácu detektora v rozsahu teplôt od -40°C do +55°C
• možnosť práce v nepriaznivých atmosférických podmienkach (dážď, sneh, hmla, silný vietor)
• vysoká odolnosť voči falošným poplachom vďaka použitiu samočinného prispôsobovacieho algoritmu
• ochrana oblasti pod detektorom
• opcia nevnímania malých zvierat (do 20 kg)
• nízka spotreba prúdu
• možnosť montáže priamo na rovný povrch alebo s využitím dedikovaných držiakov zo sady BRACKET C:
• uhlový držiak: pevný uhol 45°
• guľový držiak: rozsah do 60° vertikálne a do 90° horizontálne

OPAL Pro - inovatívne vonkajšie dvojité pohybové detektory

Dvojité pohybové detektory OPAL Pro sú zariadenia určené na detekciu pokusov o prienik cez vonkajšiu zónu chráneného objektu.

Charakteristika detektorov OPAL Pro:

• spoľahlivosť činnosti
• aktívny antimasking IR
• odolnosť voči zvieratám
• vysoká odolnosť voči nepriaznivým atmosférickým podmienkam
• možnosť použitia v systémoch automatizácie budov vďaka vstavanému súmrakovému senzoru
• možnosť výberu metódy montáže vďaka dedikovaným držiakom: guľovému a uhlovému
• pohodlná, diaľková konfigurácia citlivosti všetkých detekčných dráh a súmrakového senzora pomocou diaľkového ovládača OPT-1 (OPAL Plus)

Použitie

Detektory zo série OPAL Pro sú určené na ochranu vonku budov rôzneho typu a určenia. Okrem toho nájdu tiež svoje uplatnenie pri ochrane vnútri objektov priemyselného charakteru, kde panujú náročné alebo špecifické environmentálne podmienky (napr. v halách, prístreškoch).

Detektor OPAL Pro je možné použiť aj na realizáciu alarmových systémov s domácou automatizáciou. Umožňuje to súmrakový senzor, ktorým je vybavený OPAL Plus a OPAL Pro. Ovládanie je možné priamo cez relé v rozvodnej skrini alebo cez ovládače automatizácie. Zariadenie môže cez centrálu alarmovej série INTEGRA spolupracovať aj so systémom KNX. Detektor OPAL Pro ponúka jednoduché a pohodlné ovládanie napr. roliet, vonkajšieho osvetlenia budovy, garážovej brány alebo vjazdovej brány a moment spustenia je možné nastaviť vďaka presnej regulácii citlivosti.

Dosah činnosti

Charakteristickou črtou detektorov OPAL Pro je veľký detekčný uhol dosahujúci až 100 stupňov a dosah presahujúci 15 metrov. Zariadenie tiež chráni oblasť pod detektorom, takže každé pokus o priblíženie narušiteľa k zariadeniu s cieľom jeho poškodenia alebo strhnutia bude detekované. Softvér použitý v detektoroch OPAL Pro bol vyvinutý tak, že pohyb malých domácich zvierat nespôsobí falošné poplachy.

Odolnosť voči nepriaznivým atmosférickým podmienkam

Detektory OPAL Pro vďaka použitiu technológie dvojitej v kombinácii s samočinným prispôsobovacím algoritmom detektora k environmentálnym podmienkam poskytujú vysokú odolnosť voči falošným poplachom, a tým aj stabilnú činnosť v náročných atmosférických podmienkach, ako sú dážď, sneh, slnečné žiarenie a silné nárazy vetra. Zariadenia môžu pracovať pri teplotách: od -40°C do +55°C. Všetky zmeny teploty prostredia sú automaticky kompenzované. Dlhodobé testy potvrdili odolnosť detektorov voči nepriaznivým poveternostným podmienkam.

Ochrana pred zamaskovaním

OPAL Pro bol vybavený aktívnym antimaskingom IR. Táto funkcia dokáže zistiť pokusy o zamaskovanie, ako napr. náter šošovky farbou alebo lakom, ako aj zakrytie materiálmi s rôznou hrúbkou, textúrou a farbou.

Konstrukcia detektora

Na výrobu krytu detektora OPAL Pro bola použitá technológia dvojzložkového vstrekovania. Vďaka kombinácii polykarbonátu a termoplastického elastomeru vznikla ochranná konštrukcia s krytom s triedou krytia IP54, ktorá chráni elektroniku detektora pred javmi, ktoré by na ňu mohli mať deštruktívny vplyv, napr. dážď, sneh, tímu, hmla alebo vlhkosť. Detektory OPAL Pro sú odolné voči UV žiareniu a mají vysokú mechanickú odolnosť.

Diaľková konfigurácia citlivosti

Detektory OPAL Pro sú vybavené funkciou diaľkovej zmeny citlivosti všetkých detekčných dráh a súmrakového senzora pomocou diaľkového ovládača na infračervené žiarenie OPT-1. Týmto spôsobom je regulácia detektora pohodlná, už nie je potrebné viackrát siahať k nemu a otvárať jeho kryt. Diaľkový ovládač napájaný batériou CR2032 vydrží niekoľko tisíc regulácií.

Metódy montáže

Konstrukcia detektora zo série OPAL umožňuje jeho montáž priamo na rovnej ploche, napr. v prípade, keď bude využitá možnosť nevnímania malých zvierat. Ak je však na zabezpečenie optimálneho pokrytia chráneného priestoru potrebné umiestniť detektor pod iným uhlom, je možné využiť sadu dedikovaných držiakov BRACKET C.

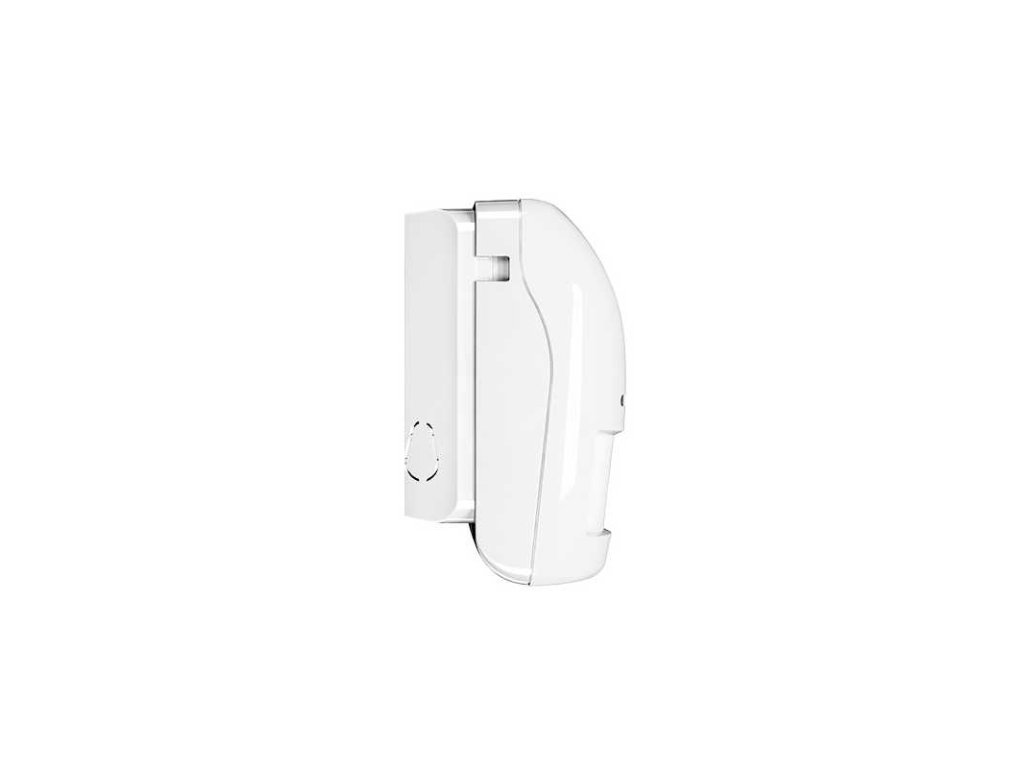

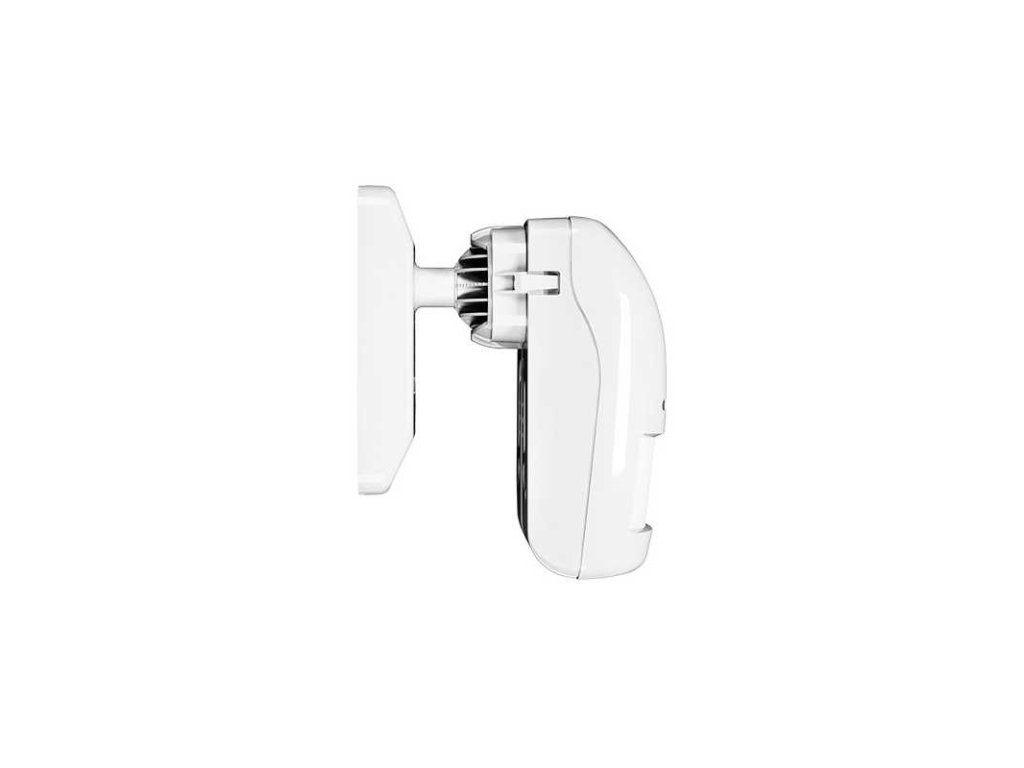

Guľový držiak zaisťuje možnosť nastavenia uhla sklonu detektora v dvoch rovinách: do 60° vertikálne a do 90° horizontálne. To uľahčuje nájsť jeho optimálne umiestnenie voči chránenému priestoru. Ak však objekt vyžaduje nastavenie detektora nastálo pod uhlom 45° voči stene, môžete použiť uhlový držiak.

V prípade zariadení inštalovaných vonku budov je dôležité zabezpečiť ich spoľahlivú činnosť a zabezpečiť bezpečnosť. Preto boli vyššie uvedené držiaky skonštruované tak, aby kábel, ktorým je detektor pripájaný k centrali alarmového systému, vedie v ich vnútri. Takéto riešenie zabezpečuje, že celá inštalácia je bezpečná a aj estetická.

Ochranný priezor

Na ďalšie zabezpečenie detektora pred atmosferickými zrážkami a znečistením je možné použiť ochranný priezor HOOD C. Montáž priezoru sa vykonáva priamo na kryte detektora pomocou dvoch zacvakovacích úchytov bez použitia nástrojov.

Ochrana proti sabotáži

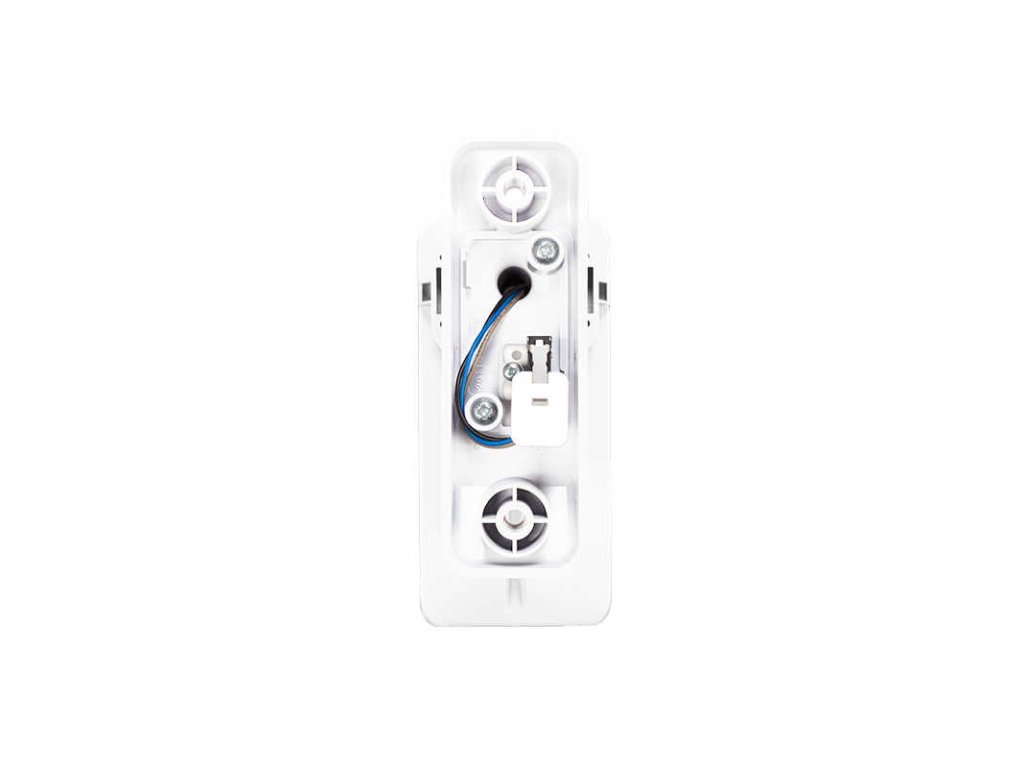

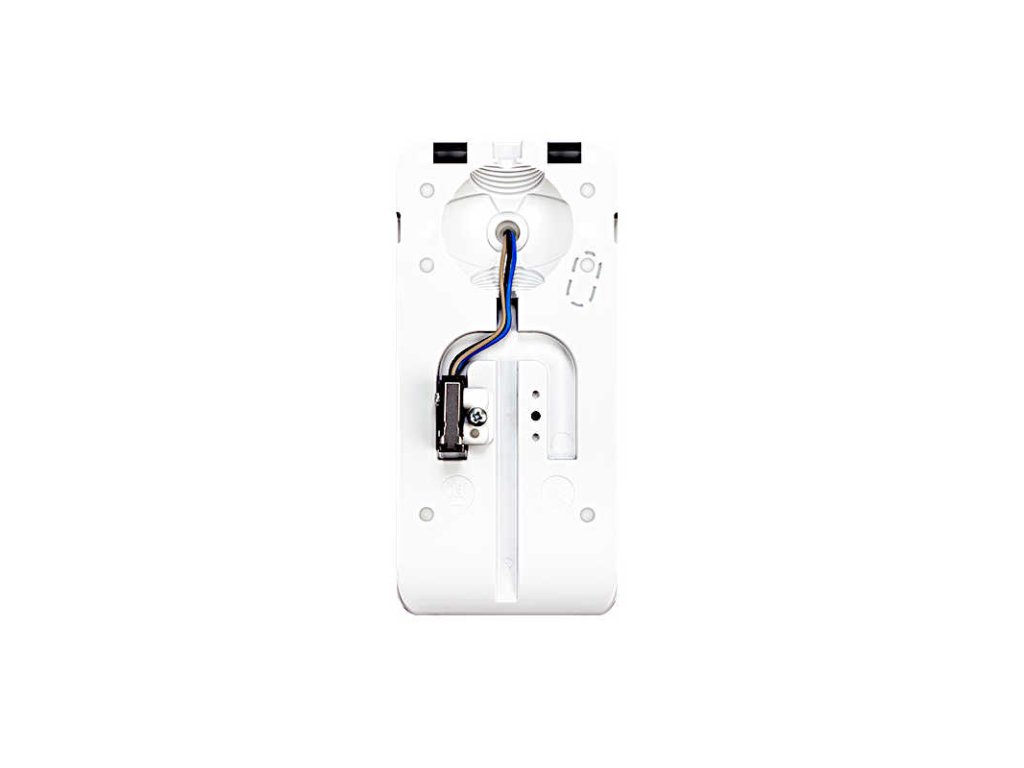

Detektory zo série OPAL sú vybavené dvoma sabotážnymi kontaktmi nachádzajúcimi sa na doske elektroniky a špeciálne navrhnutým kontaktom s možnosťou montáže do guľového držiaka alebo na zadnú stenu detektora (v prípade použitia uhlového držiaka). Toto riešenie zabezpečuje ochranu detektorov pred otvorením a odtrhnutím od podkladu, bez ohľadu na to, ktorý držiak bude použitý
