MUSB-4/1 So - Aktívny predlžovač USB myši s oddeleným prijímačom - EWIMAR

Podrobný popis

Charakteristika

MUSB-4/1So - Aktívny USB predlžovač myši s oddeleným prijímačom - EWIMAR

Technické údaje:

• Podporovaný štandard USB: 1.0, 1.2, 2.0

• USB vstup (vysielač): Zásuvka typu A

• USB výstupy (prijímač): Zásuvky typu B

• Počet podporovaných kanálov: 4, až 8 po rozšírení

• Napájanie:
  • Vysielač: napájací adaptér 12V

  • Prijímač: USB zásuvka

• Rýchlosť prenosu: 9600 baud

• Maximálna vzdialenosť ovládania: 1200m

• Optická izolácia: 1,5kV

• Ochrana proti prepätiu: 600W

• Kryt: Voľne stojaci, pripevnený
• Prevádzková teplota: -15°C ~ 40°C

Popis

MUSB-4/1/So je systém ovládania pomocou USB myši, určený na bezdrôtové ovládanie digitálnych rekordérov a počítačov v náročných priemyselných podmienkach. Tieto parametre boli dosiahnuté vďaka namontovaným optickým separátorom pre každý USB kanál, čo vedie k úplnej izolácii medzi vysielačom a prijímačom a medzi každým z ovládaných zariadení.

MUSB-4/1/So umožňuje ovládanie od 4 do 8 digitálnych rekordérov videa v systémoch priemyselnej televízie alebo/i počítačov, ako aj iných zariadení, pomocou jednej USB myši. Špeciálne skonštruovaný algoritmus prenosu umožňuje kontrolovať uvedené zariadenia na vzdialenosť až do 1200m pomocou jednej dvojice krúteného páru.

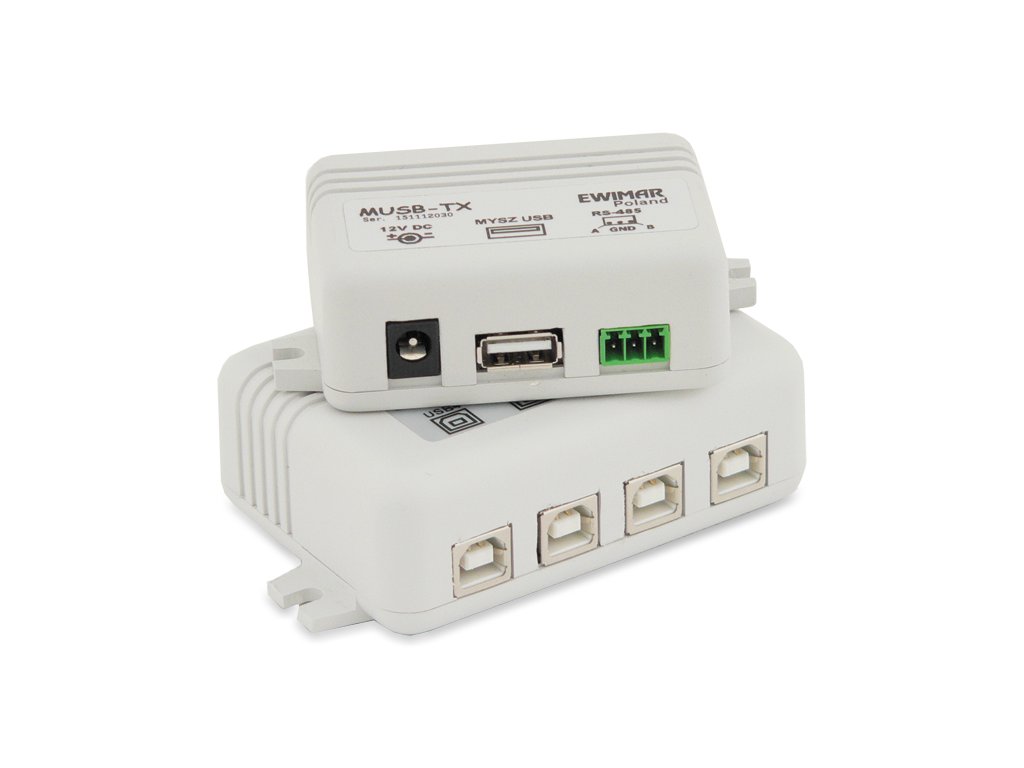

Súprava sa skladá z vysielača, na ktorý je pripojená USB myš, a prijímača, vybaveného štyrmi oddelenými výstupmi USB-B. Prepínanie medzi jednotlivými výstupmi sa uskutočňuje výlučne pomocou kombinácie tlačidiel a kolieska pripojenej myši. Potvrdenie vybraného zariadenia je signalizované buzzerom zabudovaným v vysielači.

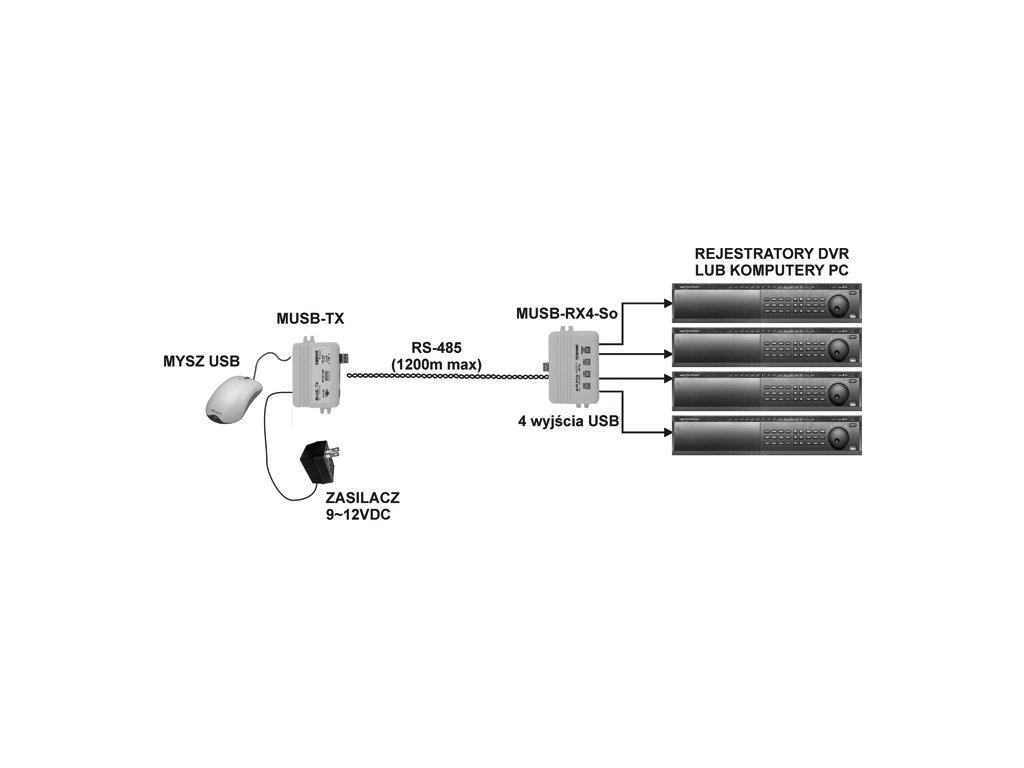

Schéma pripojenia MUSB-4/1/So

V základnej verzii je súprava prispôsobená na obsluhu 4 zariadení, avšak ich počet môže byť zvýšený pomocou prijímača s dedikovaným 4-kanálovým alebo 1-kanálovým adresovateľným. Vzhľadom na jedinečné funkcie je MUSB-4/1/So ideálny na použitie v rozsiahlych systémoch priemyselnej televízie a na ovládanie viacerých počítačov alebo serverov.

Ďalšie zariadenia umožňujúce rozšírenie MUSB:
MUSB-RX/So - adresovateľný prijímač s izoláciou
MUSB-RX4 - 4-kanálový prijímač s prepínačom
MUSB-RX4/So - 4-kanálový prijímač s optickou izoláciou

Rozmery

Vysielač: 87 x 28 x 51 (mm)
Prijímač: 90,4 x 63,7 x 32 (mm)
