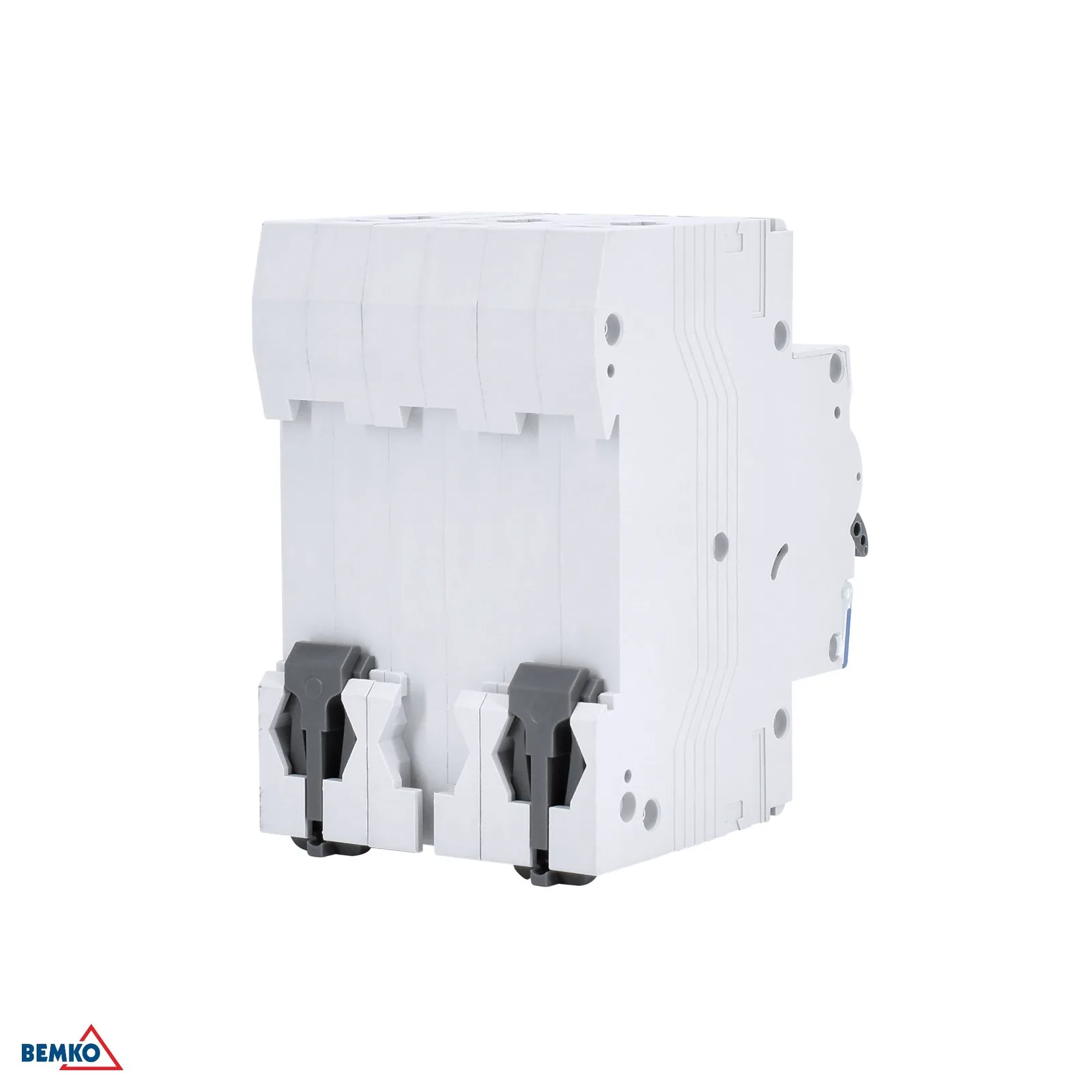

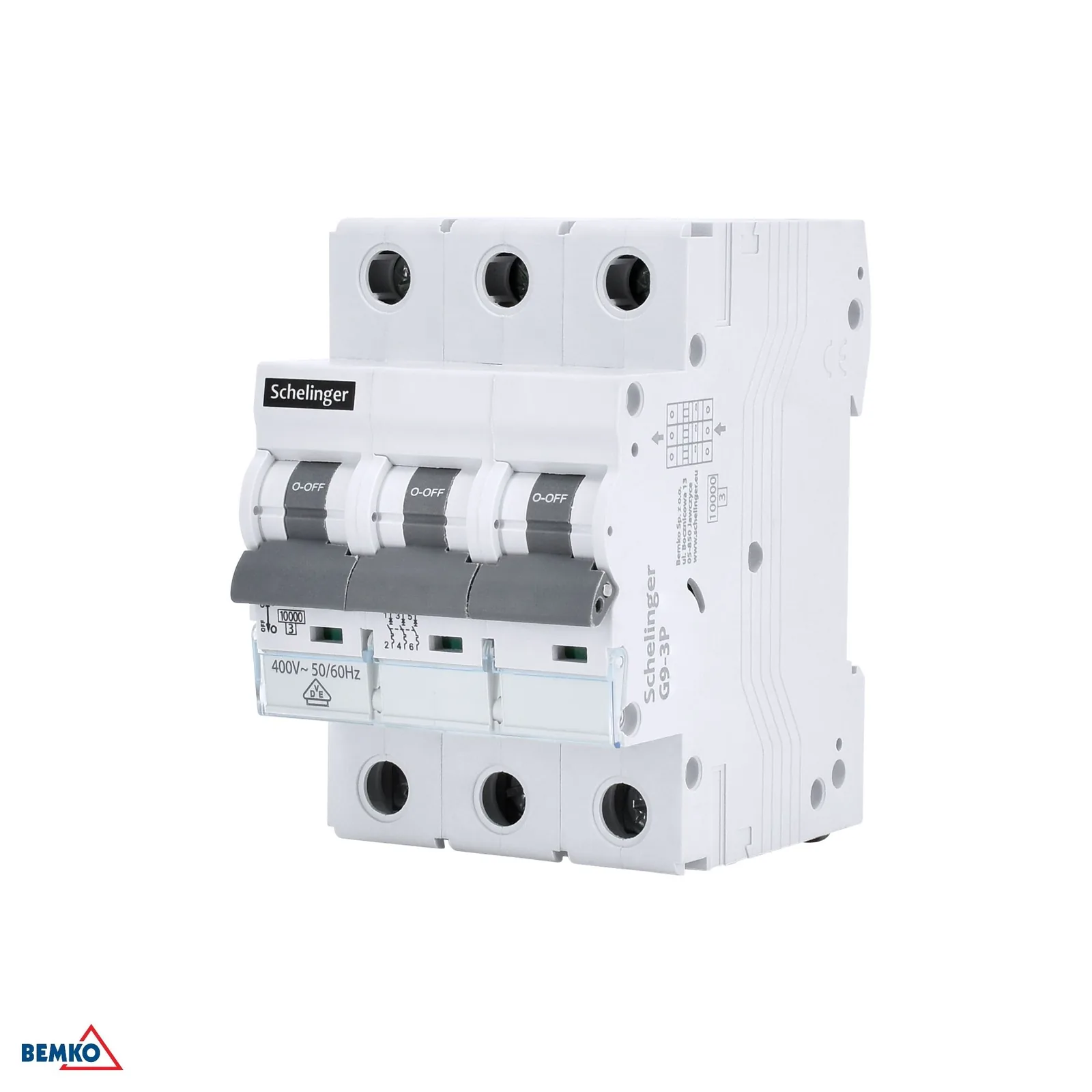

Modulový trojpólový istič Schelinger 63A B 10KA BM-A02-G9-3P-B63

Podrobný popis

Modulový trojpólový istič Schelinger 63A B 10 kA

Modulový trojpólový istič Schelinger je určený na spoľahlivú ochranu elektrických rozvodov pred nadprúdom a skratom. Vďaka menovitému prúdu 63 A, trojpólovému vyhotoveniu a vypínacej schopnosti 10 kA je vhodný do rozvádzačov, kde je potrebná pevná a prehľadná ochrana trojfázového obvodu.

• Charakteristika B je vhodná pre obvody s nižšími rozbehovými prúdmi.
• Trojpólové vyhotovenie pre 3-fázové zapojenie.
• Menovitý prúd 63 A pre vyššie zaťaženie v rozvádzači.
• Vypínacia schopnosť 10 kA pre účinnú ochranu pri skrate.
• Kompattné modulové prevedenie so šírkou 3 moduly.

Hlavné výhody

• Prehľadné riešenie pre istenie trojfázových okruhov.
• Montáž do modulového rozvádzača.
• Menovité napätie 400 V~ 50/60 Hz pre bežné sieťové aplikácie.
• Izolačné napätie Ui 400 V a prepäťová odolnosť Uimp 4 kV.
• Krytie IP20 pre použitie v uzavretých elektroinštalačných zostavách.

Použitie

Tento istič je vhodný na použitie v domových aj technických rozvádzačoch, kde je potrebné istenie trojfázových vetiev. Vďaka charakteristike B sa hodí najmä pre obvody s menšími rozbehovými prúdmi, napríklad pri bežných inštalačných okruhoch.

• Do modulových rozvádzačov a rozvodných skríň.
• Na istenie trojfázových elektrických obvodov.
• Pre inštalácie s požiadavkou na charakteristiku B.

Technické parametre

• Kartón: 40 ks
• Charakteristika: B
• Výška: 69 mm
• Izolačné napätie: Ui: 400 V
• Dĺžka: 81 mm
• Menovité napätie: Un: 400 V~ 50/60 Hz
• Počet modulov: 3
• Balenie: 4 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: 63 A
• Vypínacia schopnosť pri skrate: Icn: 10 000 A
• Krytie: IP20
• Prepäťová odolnosť: Uimp: 4 kV
• Šírka: 53 mm
• Značka: Schelinger
