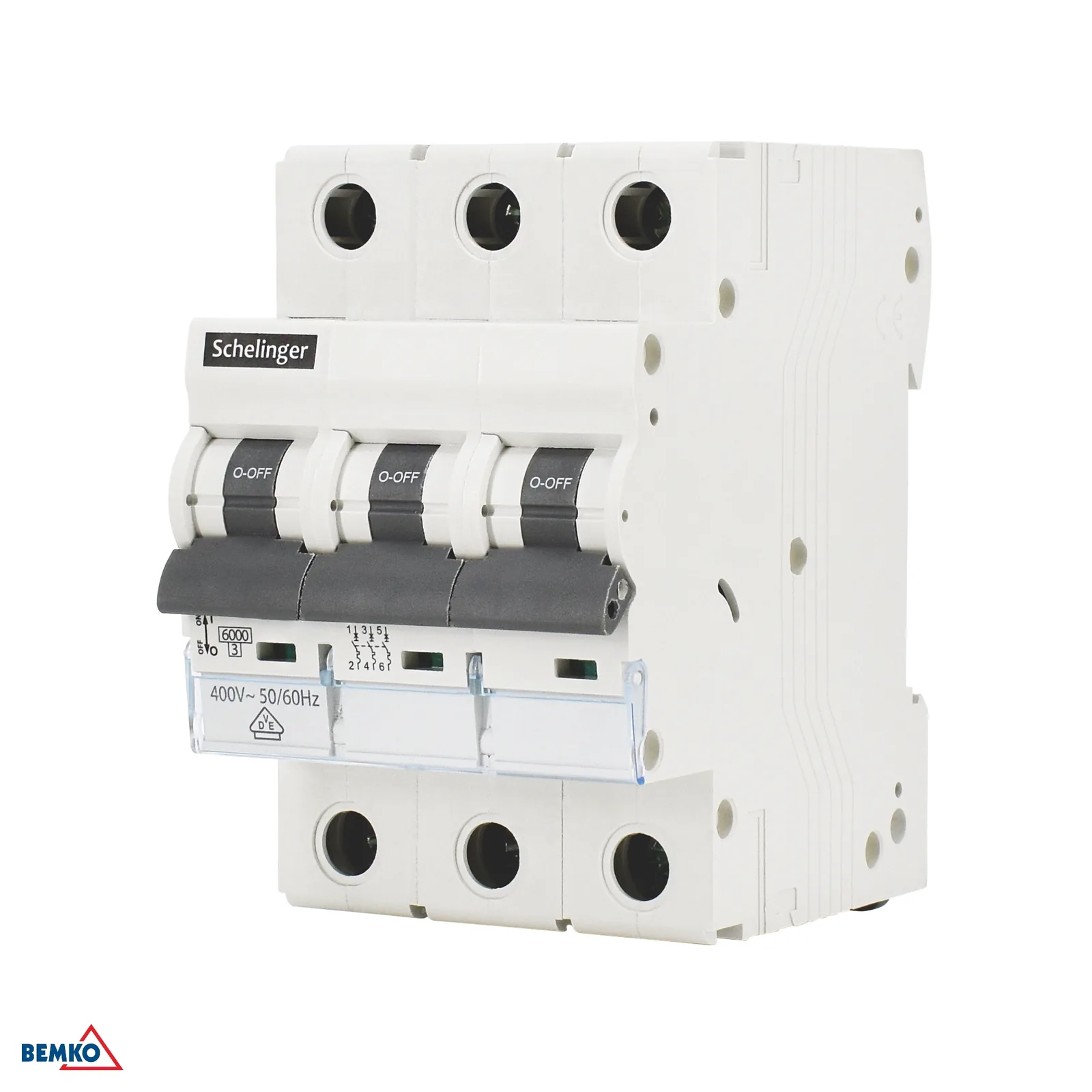

Modulový trojpólový istič 16 A, charakteristika B, 6 kA BM-A02-G8-3P-B16

Podrobný popis

Modulový trojpólový istič 16 A Schelinger, charakteristika B, 6 kA

Modulový trojpólový istič Schelinger je určený na spoľahlivú ochranu trojfázových elektrických obvodov pred preťažením a skratom. Vďaka menovitému prúdu 16 A, vypínacej schopnosti 6 kA a charakteristike B je vhodný pre bežné inštalácie, kde je potrebná rýchla a presná ochrana obvodov. Kompaktné modulové vyhotovenie so šírkou 3 moduly umožňuje jednoduchú montáž do rozvádzača. Istič je určený pre menovité napätie 400 V AC pri frekvencii 50/60 Hz a jeho krytie IP20 zodpovedá použitiu v uzavretých elektroinštalačných zostavách.

• menovitý prúd 16 A pre trojfázové obvody
• charakteristika B na rýchlu ochranu pri bežnom zaťažení
• vypínacia schopnosť 6 kA
• šírka 3 moduly pre montáž do rozvádzača
• menovité napätie 400 V AC, 50/60 Hz
• krytie IP20 pre inštaláciu v rozvádzači

Hlavné výhody a použitie

Tento trojpólový istič je vhodný najmä pre rozvádzače v domácnostiach, menších prevádzkach a technických miestnostiach, kde je potrebné bezpečné istenie troch fáz naraz. Charakteristika B sa používa tam, kde sa očakáva nižší rozbehový prúd a bežná prevádzková záťaž. Zariadenie pracuje v rozsahu prevádzkovej teploty od -5 °C do +30 °C. Hodnota impulzného napätia 4 kV a izolačné napätie Ui 400 V dopĺňajú jeho určenie pre štandardné nízkonapäťové inštalácie.

• vhodný na istenie trojfázových obvodov
• použitie v rozvádzačoch a elektroinštalačných zostavách
• charakteristika B pre bežné spotrebiče a obvody
• určený pre prevádzku v štandardnom teplotnom rozsahu
• izolačné napätie Ui 400 V a impulzné napätie Uimp 4 kV

Kompatibilita

Istič je určený pre modulové rozvádzače a elektroinštalácie s priestorom pre 3 moduly. Vhodný je pre trojfázové siete s menovitým napätím 400 V AC a menovitým prúdom 16 A. Pred montážou vždy skontrolujte zhodu s projektom a požiadavkami konkrétnej inštalácie.

• modulové rozvádzače so šírkou pre 3 moduly
• trojfázové siete 400 V AC
• obvody s menovitým prúdom 16 A

Technické parametre

• Značka: Schelinger
• Charakteristika: B
• Výška: 69 mm
• Izolačné napätie: Ui: 400 V
• Dĺžka: 81 mm
• Menovité napätie: Un: 400 V ~ 50/60 Hz
• Počet modulov: 3
• Balenie: 4
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In: 16 A
• Vypínacia schopnosť pri skrate: Icn: 6000 A
• Krytie: IP20
• Impulzné napätie: Uimp: 4 kV
• Šírka: 53 mm
• Kartónové balenie: 40
