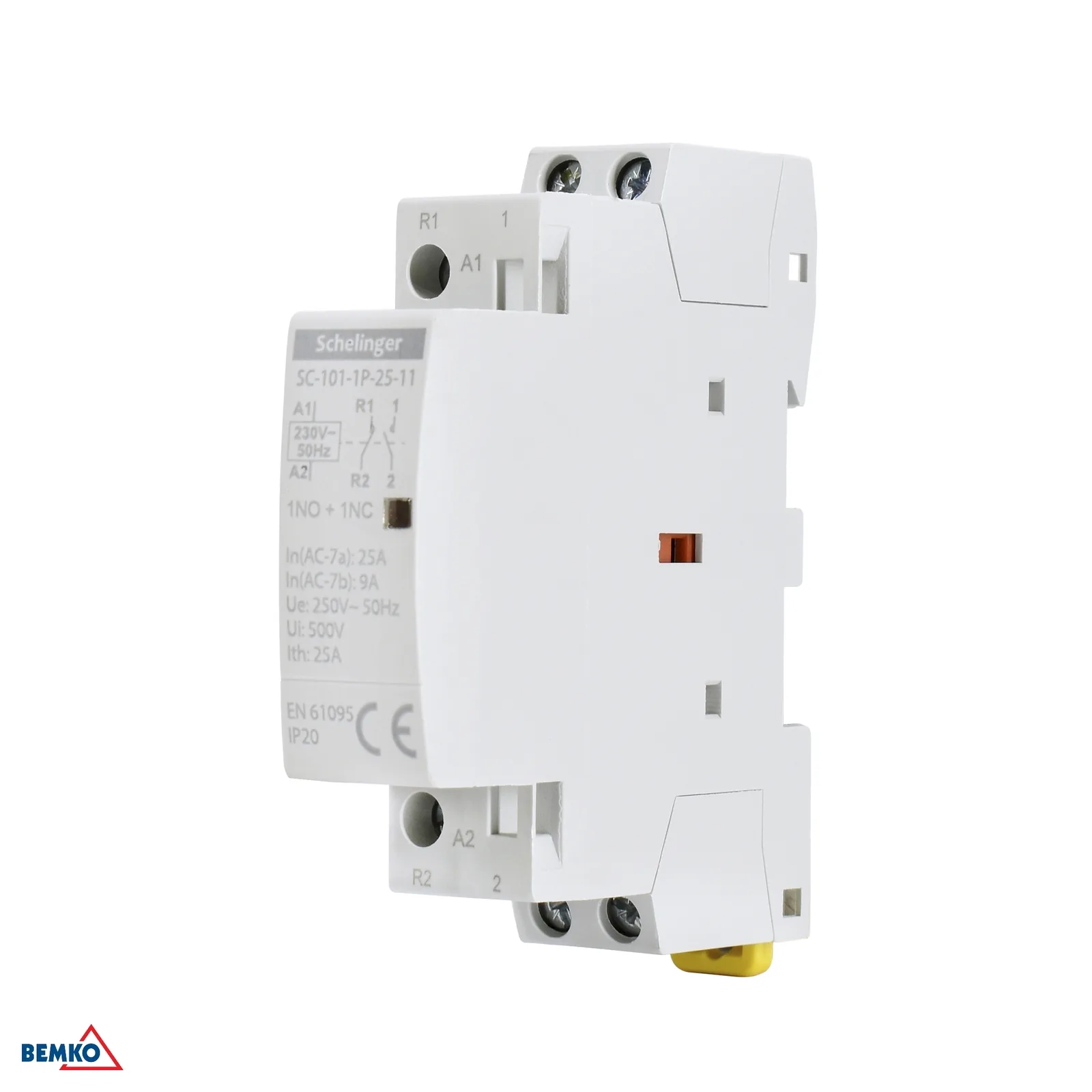

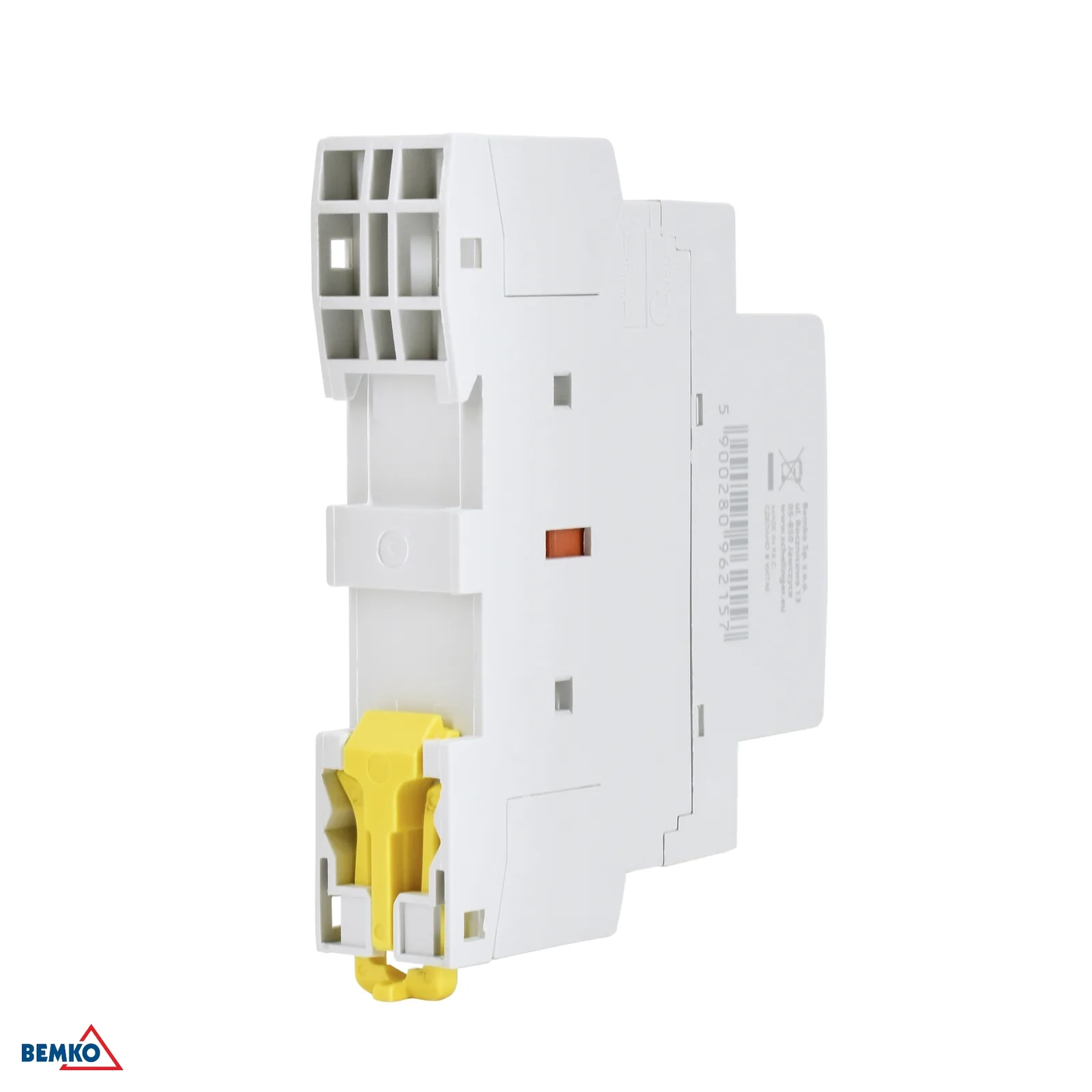

Modulový stykač Schelinger SC101 je kompaktné riešenie na montáž na DIN lištu, určené do rozvádzačov a iných elektrických inštalácií s dôrazom na úsporu miesta. Vďaka šírke jedného modulu sa ľahko zapojí aj tam, kde je v rozvádzači obmedzený priestor. Je vhodný pre menovité napätie 250 V~ 50 Hz a menovitý prúd 25 A, takže poslúži na spoľahlivé spínanie vybraných obvodov v bežných inštaláciách.
Jednomodulové vyhotovenie pre úspornú montáž v rozvádzači
Typ 11 s kontaktmi 1NO + 1NC
Montáž na DIN/TH lištu 35 mm
Menovité napätie 250 V~ 50 Hz
Menovitý prúd 25 A
Hlavné výhody
Tento modulový stykač je navrhnutý pre prehľadnú a praktickú inštaláciu. Kompaktné rozmery 18 × 82 × 68 mm uľahčujú osadenie do menších aj väčších rozvádzačov. Izolačné napätie Ui 500 V a rázové napätie Uimp 2,5 kV zvyšujú jeho vhodnosť pre elektrické rozvody, kde je dôležitá stabilná a bezpečná prevádzka. Stupeň krytia IP20 zodpovedá použitiu vo vnútri rozvádzača alebo v suchom prostredí.
Kompaktné rozmery 18 × 82 × 68 mm
Izolačné napätie Ui 500 V
Rázové napätie Uimp 2,5 kV
Stupeň krytia IP20
Prevádzková teplota od -5 °C do +60 °C
Použitie a kompatibilita
Stykač je určený na osadenie na DIN/TH lištu 35 mm, čo je štandardné riešenie v elektroinštaláciách. Využijete ho v rozvádzačoch a v podobných aplikáciách, kde je potrebné spínanie obvodu s parametrami zodpovedajúcimi menovitému napätiu 250 V~ 50 Hz a prúdu do 25 A. Vďaka typu 11 poskytuje kombináciu jedného normálne otvoreného a jedného normálne zatvoreného kontaktu.
Kompatibilný s DIN/TH lištou 35 mm
Vhodný do rozvádzačov a elektrických inštalácií
Typ kontaktov 1NO + 1NC
Pre obvody do 25 A
Pre inštalácie s menovitým napätím 250 V~ 50 Hz
Technické parametre
Značka: Schelinger
Menovité napätie: 250 V~ 50 Hz
Menovitý prúd: 25 A
Typ: 11 (1NO + 1NC)
Počet modulov: 1
Balenie: 12 ks
Prevádzková teplota: -5 °C až +60 °C
Menovitá svorka / spôsob montáže: na DIN/TH lištu 35 mm
