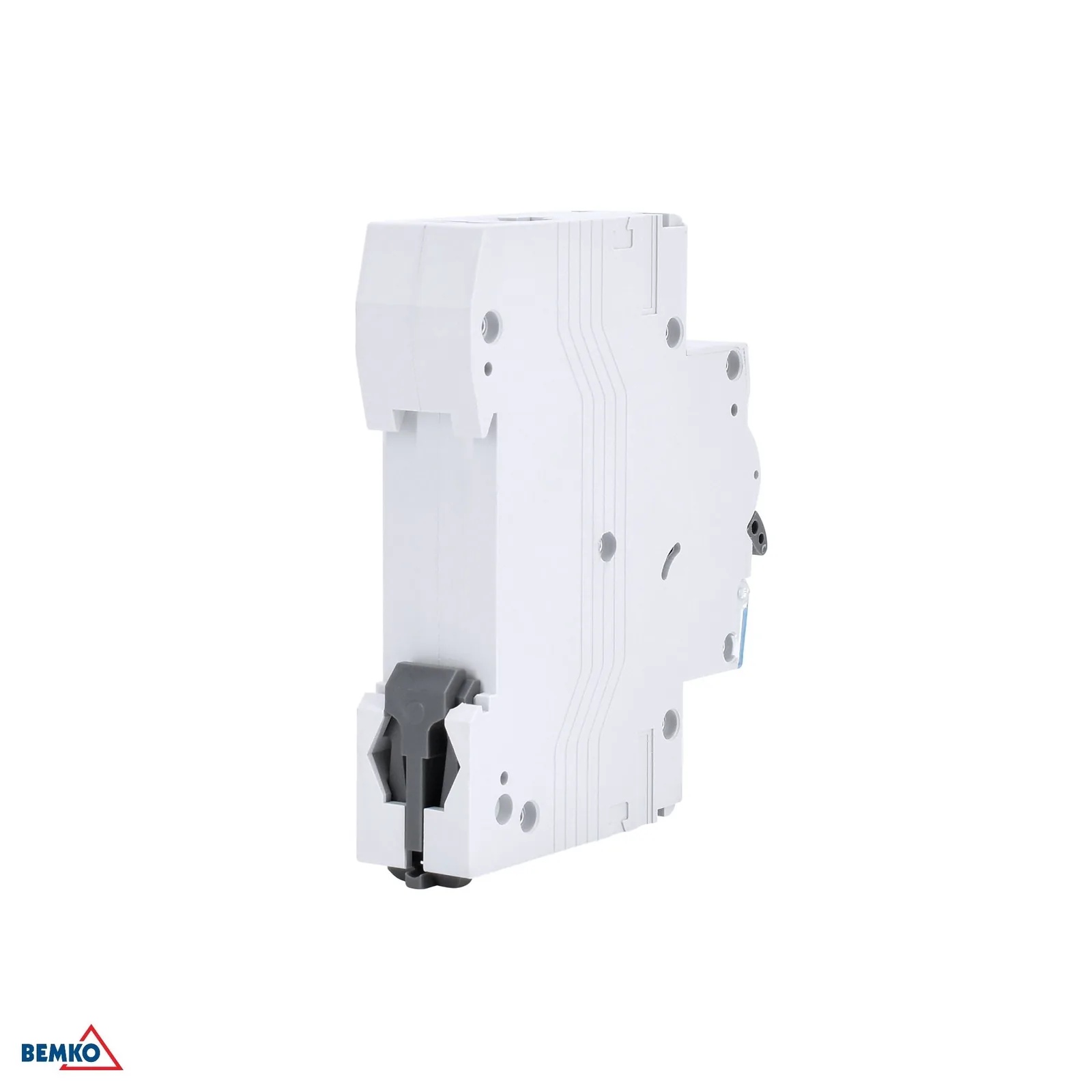

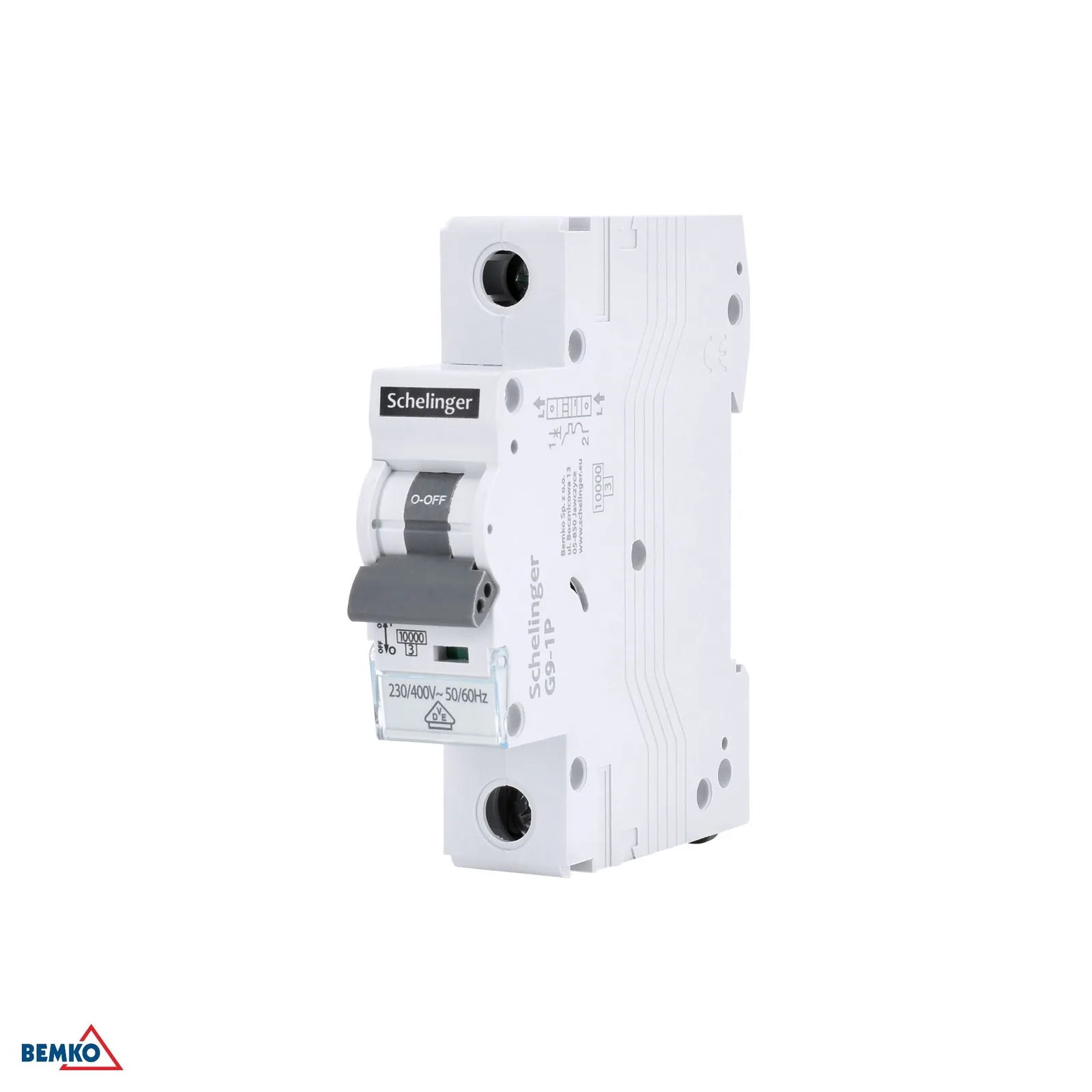

Modulový jednopólový istič C 25A 10KA Schelinger BM-A02-G9-1P-C25

Podrobný popis

Modulový jednopólový istič C 25A 10kA Schelinger

Modulový jednopólový istič Schelinger C 25A je určený na spoľahlivú ochranu elektrických obvodov pred nadprúdom a skratom. Vďaka kompaktnému 1-modulovému vyhotoveniu sa hodí do štandardných rozvádzačov, kde je dôležitý úsporný priestor aj jednoduchá montáž. Charakteristika C je vhodná pre obvody so stredne vysokým nábehovým prúdom. Istič má menovitý prúd 25 A, menovité napätie 230/400 V AC a vypínaciu schopnosť 10 kA, čo z neho robí praktické riešenie pre bežné inštalácie v domácnostiach aj menších komerčných priestoroch.

• Jednopólové prevedenie pre prehľadné istenie jedného obvodu.
• Charakteristika C pre aplikácie so zvýšeným rozbehovým prúdom.
• Menovitý prúd 25 A pre bežné obvodové istenie.
• Vypínacia schopnosť 10 kA pre vyššiu úroveň ochrany.
• Šírka iba 17,5 mm – šetrí miesto v rozvádzači.

Použitie a vlastnosti

Tento istič je vhodný do rozvádzača ako ochranný prvok pre vybrané elektrické okruhy. Vďaka menovitému napätiu 230/400 V AC, izolačnému napätiu Ui 400 V a impulznému odolaniu Uimp 4 kV poskytuje technické parametre, ktoré zodpovedajú bežným požiadavkám na moderné elektroinštalácie. Krytie IP20 predurčuje zariadenie na montáž do vnútorného prostredia. Prevádzkový rozsah od -5 °C do +30 °C podporuje použitie v štandardných podmienkach inštalácie.

• Vhodný pre montáž do rozvádzača.
• Kompaktné rozmery uľahčujú inštaláciu aj v menšom priestore.
• Určený pre vnútorné použitie s krytím IP20.
• Stabilné parametre pre bežné elektroinštalácie.

Kompatibilita

Istič je kompatibilný s inštaláciami pracujúcimi pri menovitom napätí 230/400 V AC 50/60 Hz a s rozvádzačmi určenými pre 1 modul. Pred montážou je vždy potrebné overiť vhodnosť podľa konkrétneho projektu a elektrickej siete.

• Sieť 230/400 V AC, 50/60 Hz.
• Rozvádzače pre modulové prístroje so šírkou 1 modulu.
• Použitie podľa projektovej dokumentácie elektroinštalácie.

Technické parametre

• Značka: Schelinger
• Charakteristika vypínania: C
• Výška: 69 mm
• Izolačné napätie: Ui: 400 V
• Dĺžka: 81 mm
• Menovité napätie: Un: 230/400 V~ 50/60 Hz
• Počet modulov: 1
• Balenie: 12 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In: 25 A
• Vypínacia schopnosť pri skrate: Icn: 10 000 A
• Stupeň krytia (IP): IP20
• Impulzné odolné napätie: Uimp: 4 kV
• Šírka: 17,5 mm
• Kartón: 120 ks
