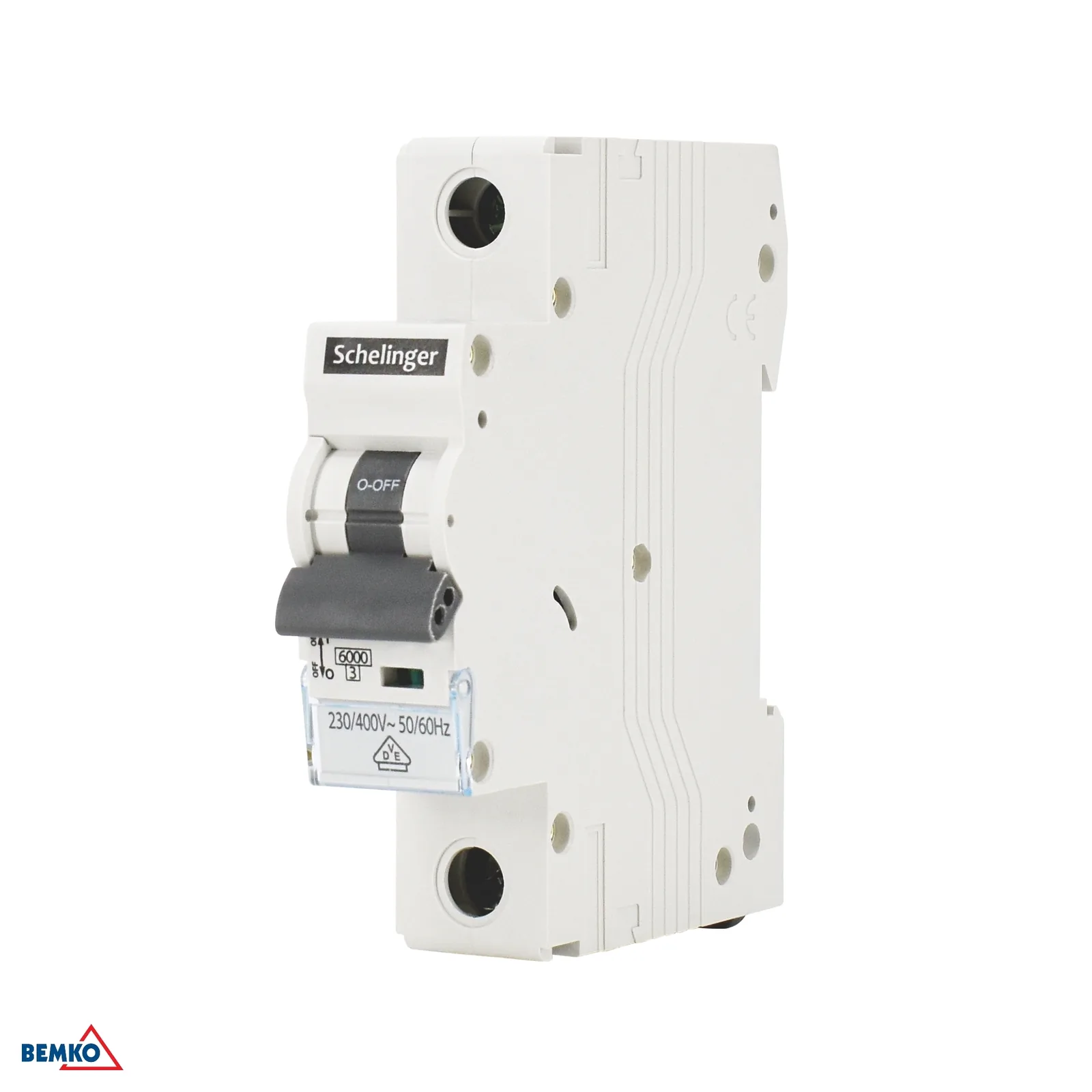

Modulový jednopólový istič 4 A C 6 kA Schelinger BM-A02-G8-1P-C04

Podrobný popis

Modulový jednopólový istič 4 A C 6 kA Schelinger

Modulový jednopólový istič Schelinger s menovitým prúdom 4 A je určený na spoľahlivú ochranu elektrických obvodov pred nadprúdom a skratom. Vďaka charakteristike C je vhodný pre okruhy s bežným nábehovým prúdom a kompaktné modulové vyhotovenie šetrí miesto v rozvádzači.

• Menovitý prúd 4 A pre ochranu vybraných obvodov
• Charakteristika C pre bežné zaťažovacie pomery
• Vypínacia schopnosť 6 kA pre vyššiu úroveň ochrany
• Jednopólové vyhotovenie v kompaktnom 1-modulovom formáte

Hlavné výhody

Istič je navrhnutý pre montáž do rozvádzača a poskytuje prehľadné, priestorovo úsporné riešenie pre ochranu elektrickej inštalácie. Menovité napätie 230/400 V~ pri frekvencii 50/60 Hz umožňuje použitie v bežných sieťach, pričom ochrana IP20 a prevádzková teplota od -5 °C do +30 °C zodpovedajú štandardnému vnútornému použitiu.

• Kompaktné modulové vyhotovenie šetrí miesto v rozvádzači
• Vhodný pre bežné jednofázové aj trojfázové rozvody podľa zapojenia
• Menovité napätie 230/400 V~ 50/60 Hz
• Stupeň krytia IP20 pre inštaláciu v rozvádzači
• Prevádzková teplota od -5 °C do +30 °C

Použitie a kompatibilita

Tento istič je určený na použitie v elektrických rozvádzačoch ako ochranný prvok pre vybrané obvody s prúdom do 4 A. Vďaka modulovému vyhotoveniu so šírkou 17,5 mm zaberá len jeden modul a jednoducho sa začlení do štandardných inštalácií. Vstupné údaje uvádzajú napätie izolácie Ui 400 V a impulzné prepätie Uimp 4 kV, čo podporuje jeho použitie v bežných inštaláciách s požiadavkou na základnú ochranu a odolnosť.

• Určený do rozvádzačov a modulových inštalácií
• Šírka 17,5 mm, teda 1 modul
• Pre obvody s menovitým prúdom 4 A
• Izolačné napätie Ui 400 V
• Impulzné prepätie Uimp 4 kV

Technické parametre

• Menovitý prúd: In: 4 A
• Charakteristika: C
• Výška: 69 mm
• Izolačné napätie: Ui: 400 V
• Dĺžka: 81 mm
• Menovité napätie: Un: 230/400 V~ 50/60 Hz
• Počet modulov: 1
• Balenie: 12 ks
• Prevádzková teplota: -5 °C až +30 °C
• Vypínacia schopnosť pri skrate: Icn: 6000 A
• Stupeň krytia (IP): IP20
• Impulzné prepätie: Uimp: 4 kV
• Šírka: 17,5 mm
• Značka: Schelinger
• Kartón: 120 ks
