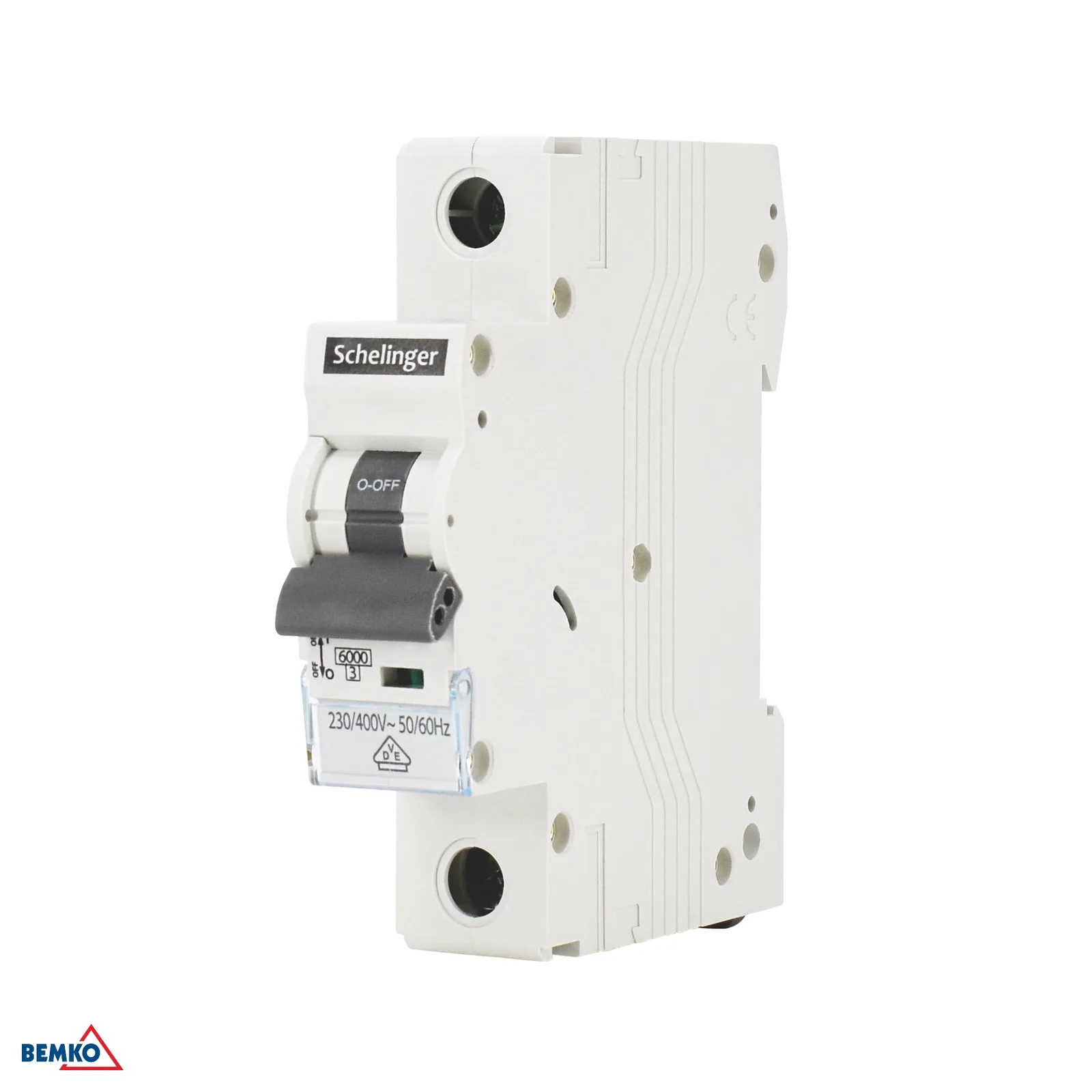

Modulový jednopólový istič 25A B 6 kA Schelinger BM-A02-G8-1P-B25

Podrobný popis

Modulový jednopólový istič 25A B 6 kA Schelinger

Modulový jednopólový istič Schelinger s menovitým prúdom 25 A je určený do rozvádzačov, kde je potrebná spoľahlivá ochrana elektrického obvodu pred preťažením a skratom. Vďaka charakteristike B je vhodný najmä pre bežné rezistívne a osvetľovacie okruhy, kde má reagovať pri štandardnom zaťažení s citlivejšou spínacou charakteristikou. Kompaktné modulové vyhotovenie zaberá len 1 modul, takže sa ľahko začlení aj do menších rozvádzačov. Menovité napätie 230/400 V~ 50/60 Hz a vypínacia schopnosť 6 kA z neho robia praktické riešenie pre bežné domové aj menšie inštalačné aplikácie.

• Jednopólové vyhotovenie pre ochranu jedného obvodu
• Menovitý prúd 25 A
• Charakteristika B pre bežné obvody
• Vypínacia schopnosť 6 kA
• Šírka iba 1 modul pre úsporu miesta v rozvádzači

Hlavné výhody

Tento istič ponúka jednoduchú montáž do modulových rozvádzačov a prehľadnú ochranu elektrickej inštalácie. Vďaka menovitému napätiu 230/400 V~ 50/60 Hz je použiteľný v bežných jednofázových aj trojfázových sústavách podľa konkrétneho zapojenia. Krytie IP20 zodpovedá inštalácii do uzavretých elektroinštalačných zariadení a prevádzková teplota od -5 °C do +30 °C podporuje použitie v štandardných vnútorných podmienkach.

• Jednoduché riešenie ochrany obvodu v rozvádzači
• Kompaktné rozmery pre úsporné osadenie
• Vhodný pre bežné vnútorné elektroinštalácie
• Prehľadné parametre pre spoľahlivú prevádzku

Použitie a kompatibilita

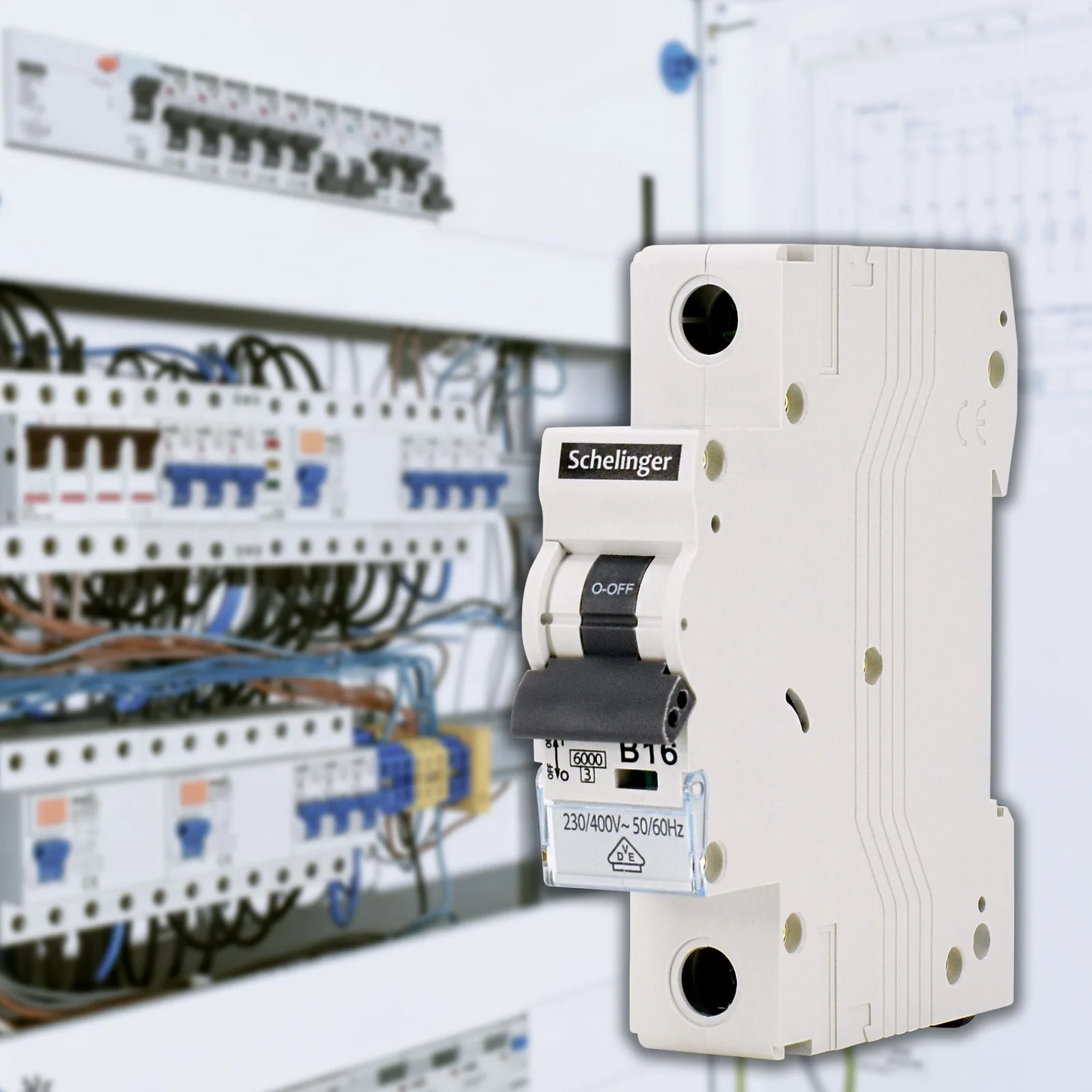

Istič je vhodný na montáž do modulových rozvádzačov ako ochranný prvok pre vybrané zásuvkové, osvetľovacie alebo iné bežné obvody podľa návrhu elektroinštalácie. Vďaka jednopólovému vyhotoveniu sa používa tam, kde sa chráni jeden elektrický okruh. Pri výbere je dôležité overiť zhodu s požadovaným menovitým prúdom, typom obvodu a priestorom v rozvádzači.

• Určený do modulových rozvádzačov
• Vhodný pre jednopólové zapojenie
• Použitie podľa projektovaného elektrického obvodu
• Treba overiť zhodu s menovitým prúdom 25 A

Technické parametre

• Značka: Schelinger
• Typ charakteristiky: B
• Menovitý prúd: 25 A
• Menovité napätie: 230/400 V~ 50/60 Hz
• Izolačné napätie: 400 V
• Rázové napätie: 4 kV
• Vypínacia schopnosť pri skratu: 6 000 A
• Počet modulov: 1
• Šírka: 17,5 mm
• Výška: 69 mm
• Dĺžka: 81 mm
• Stupeň krytia: IP20
• Prevádzková teplota: -5 °C až +30 °C
• Balenie: 12 ks
• Kartón: 120 ks
