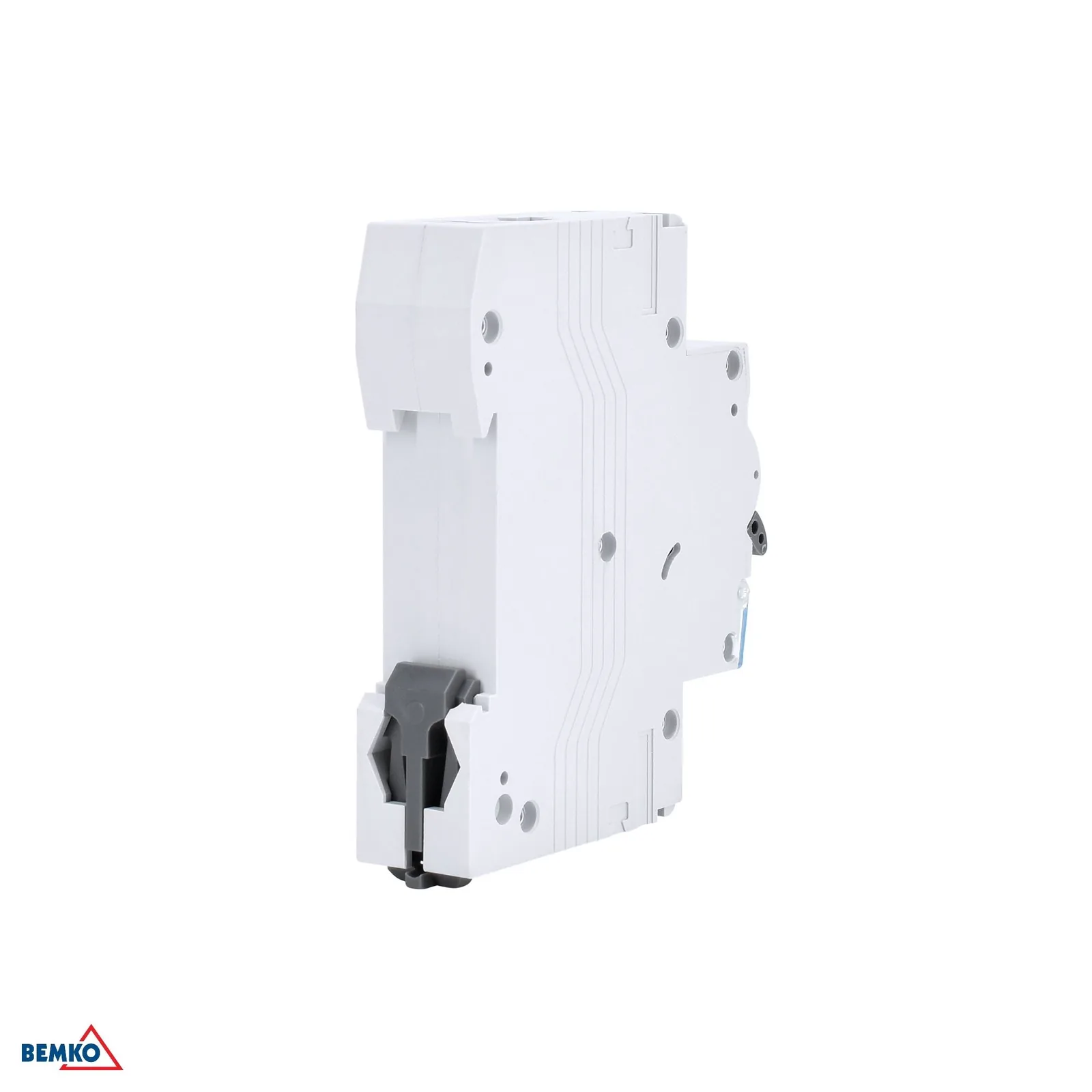

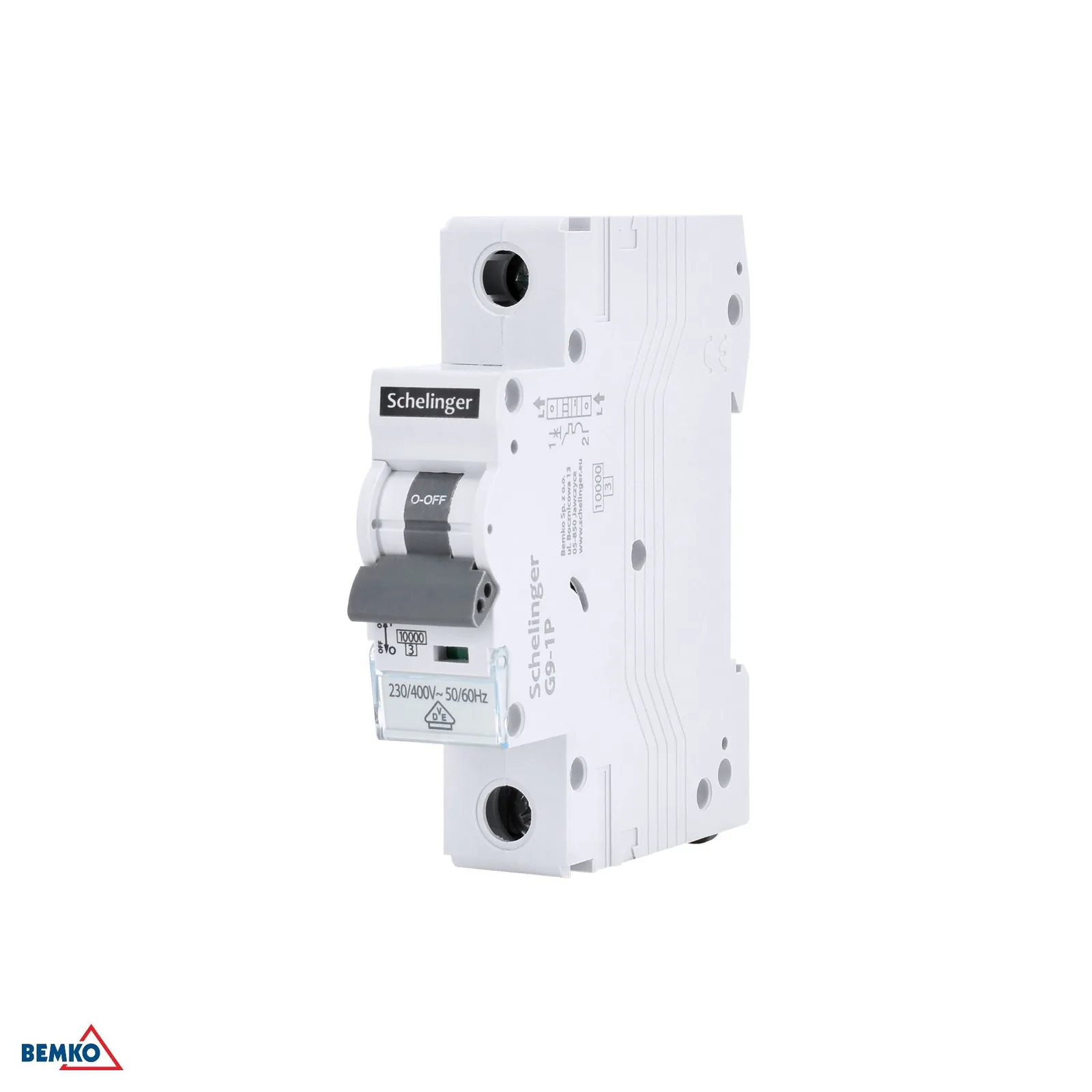

Modulový istič Schelinger B 20A 1P 10KA BM-A02-G9-1P-B20

Podrobný popis

Modulový istič Schelinger B 20 A 1P 10 kA

Modulový istič Schelinger je určený na spoľahlivú ochranu elektrických obvodov pred preťažením a skratom. Vďaka charakteristike B je vhodný pre bežné rezistívne a menej nárazové zaťaženie v domových aj komerčných inštaláciách. Kompaktné 1-modulové vyhotovenie šetrí miesto v rozvádzači a umožňuje prehľadnú montáž.

• Menovitý prúd 20 A pre bežné elektrické okruhy
• Vypínacia schopnosť 10 kA pre vyššiu úroveň ochrany
• Charakteristika B pre štandardné obvody
• Šírka iba 17,5 mm – 1 modul v rozvádzači

Hlavné výhody a použitie

Tento jednopólový istič je vhodný tam, kde potrebujete samostatne chrániť jeden elektrický obvod. Menovité napätie 230/400 V~ 50/60 Hz umožňuje použitie v bežných sieťach a izolačné napätie Ui 400 V spolu so sverovým napätím Uimp 4 kV dopĺňajú jeho technické predpoklady pre bezpečnú prevádzku. Krytie IP20 je určené na montáž do rozvádzača v súlade s jeho určením.

• Jednopólové vyhotovenie pre samostatnú ochranu obvodu
• Menovité napätie 230/400 V~ 50/60 Hz
• Izolačné napätie Ui 400 V
• Prepätie Uimp 4 kV
• Krytie IP20 pre montáž do rozvádzača

Kompatibilita

Istič je určený pre modulové rozvádzače a inštalácie, ktoré počítajú s jedným modulom na prístroj. Pred použitím je potrebné overiť zhodu s parametrami konkrétnej elektroinštalácie a projektovou dokumentáciou.

• Určený pre modulové rozvádzače
• Zabera 1 modul
• Kompatibilitu odporúčame overiť podľa projektu a zapojenia

Technické parametre

• Značka: Schelinger
• Menovitý prúd: 20 A
• Vypínacia charakteristika: B
• Počet modulov: 1
• Menovité napätie: 230/400 V~ 50/60 Hz
• Izolačné napätie: Ui 400 V
• Prepätie: Uimp 4 kV
• Vypínacia schopnosť pri skrate: Icn 10 000 A
• Krytie: IP20
• Pracovná teplota: -5 °C až +30 °C
• Šírka: 17,5 mm
• Výška: 69 mm
• Dĺžka: 81 mm
• Balenie: 12 ks
• Kartón: 120 ks
