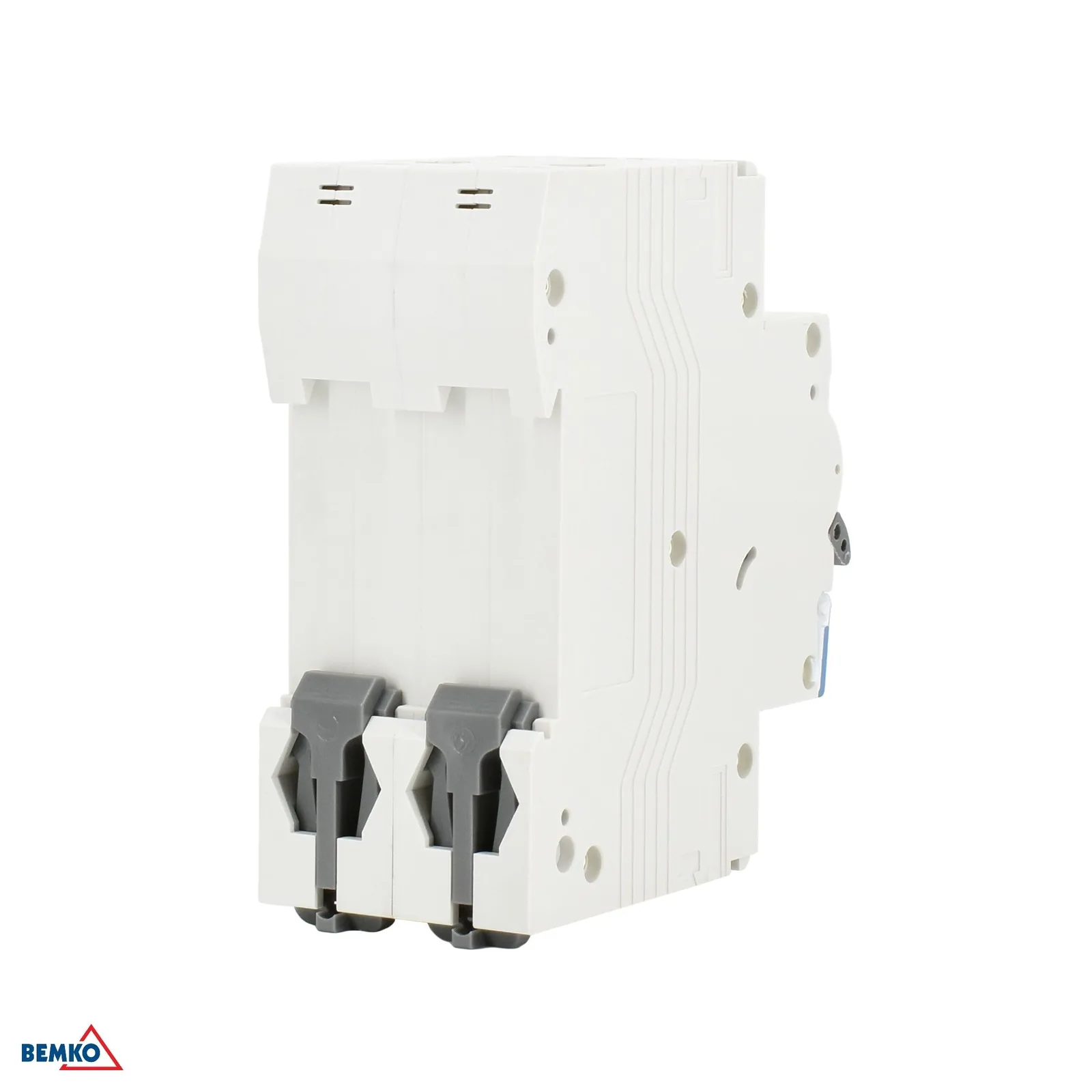

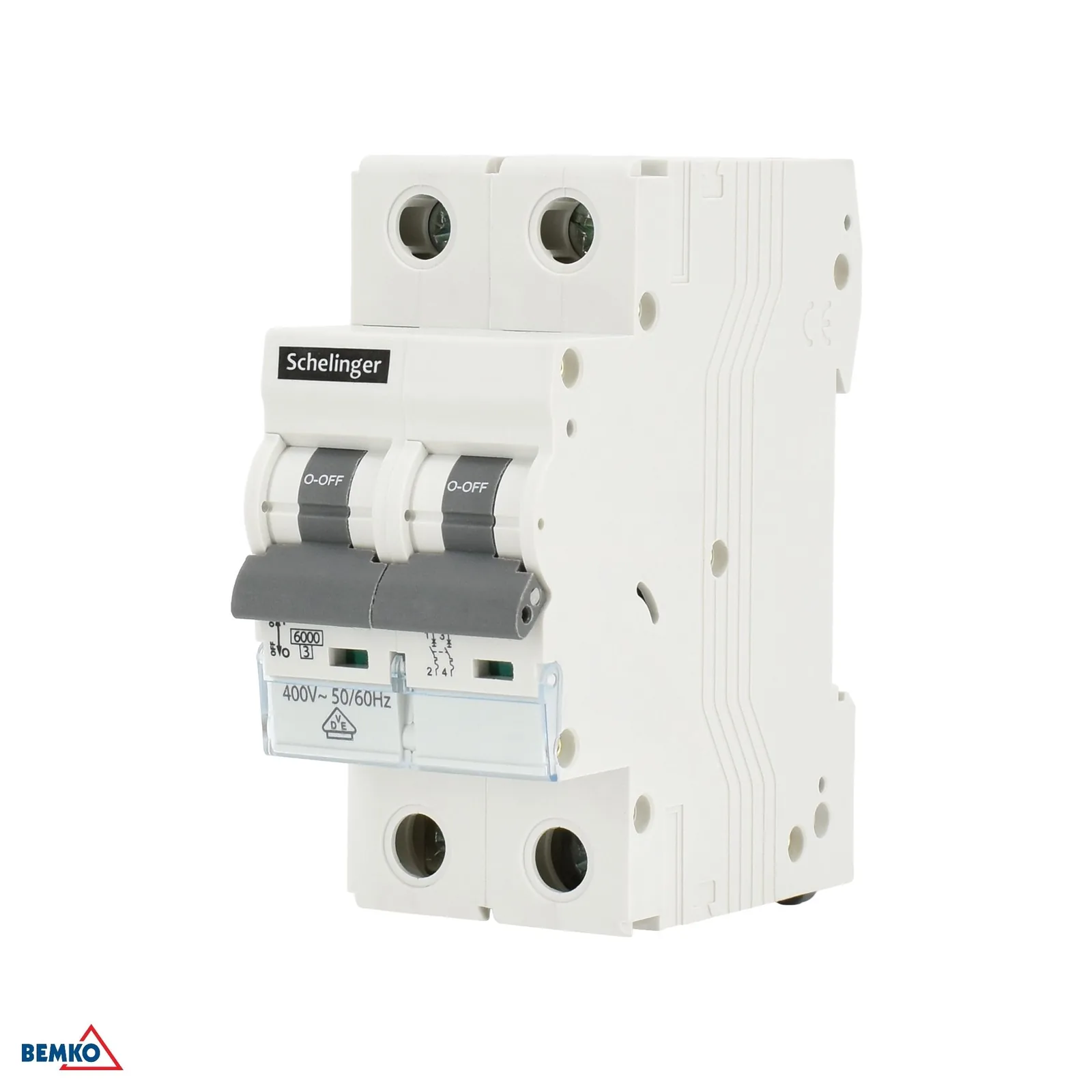

Modulový istič 2P B 16A 6 kA Schelinger BM-A02-G8-2P-B16

Podrobný popis

Modulový istič 2P B 16 A 6 kA Schelinger BM-A02-G8-2P-B16

Modulový istič Schelinger BM-A02-G8-2P-B16 je určený na spoľahlivú ochranu elektrických obvodov pred nadprúdom a skratom. Vďaka charakteristike B je vhodný pre bežné obvody s nižšími štartovacími prúdmi a jeho menovitý prúd 16 A zodpovedá častému použitiu v domácnostiach aj v menších inštaláciách. Kompaktné vyhotovenie so šírkou 2 moduly je praktické do rozvádzača na DIN lištu.

• Dvojpólové vyhotovenie pre ochranu dvoch vodičov.
• Charakteristika B pre štandardné obvody s citlivejším zareagovaním na skrat.
• Vypínacia schopnosť 6 kA pre bežné inštalačné aplikácie.
• Menovitý prúd 16 A a menovité napätie 400 V~ 50/60 Hz.
• Kompaktné rozmery a montážne prevedenie vhodné do rozvádzača.
• Ochrana krytia IP20 pre použitie v uzavretých elektroinštaláciách.

Hlavné výhody

• Kompaktné 2-modulové vyhotovenie šetrí miesto v rozvádzači.
• Charakteristika B je vhodná na bežné spotrebičové a svetelné okruhy.
• Vypínacia schopnosť 6 kA zvyšuje úroveň ochrany inštalácie.
• Menovitý prúd 16 A a napätie 400 V~ umožňujú široké využitie v elektroinštaláciách.
• Prevádzkový rozsah teplôt od -5 °C do +30 °C podporuje spoľahlivú funkciu v bežných podmienkach.

Použitie a kompatibilita

Tento modulový istič je vhodný pre montáž do rozvádzačov na DIN lištu v domácich aj menších komerčných elektroinštaláciách. Uplatní sa pri ochrane jednofázových aj dvojvodičových okruhov podľa návrhu elektroinštalácie a požadovaných parametrov. Vďaka rozmerom 35 × 81 × 69 mm a šírke 2 moduly sa jednoducho začlení do štandardného modulového rozvádzača.

• Vhodný do modulových rozvádzačov na DIN lištu.
• Použiteľný pre obvody s menovitým prúdom 16 A.
• Určený pre sieť s menovitým napätím 400 V~ 50/60 Hz.
• Vhodný pre inštalácie, kde je požadovaná charakteristika B a vypínacia schopnosť 6 kA.

Technické parametre

• Značka: Schelinger
• Typ charakteristiky: B
• Energetická obmedzovacia trieda: 3
• Výška: 81 mm
• Menovité izolačné napätie: Ui: 400 V
• Dĺžka: 69 mm
• Menovité napätie: Un: 400 V~ 50/60 Hz
• Počet modulov: 2
• Balenie: 6 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: 16 A
• Vypínacia schopnosť pri skrate: Icn: 6000 A
• Stupeň krytia: IP20
• Skúšobné impulzné napätie: Uimp: 4 kV
• Šírka: 35 mm
• Kartónové balenie: 60 ks
