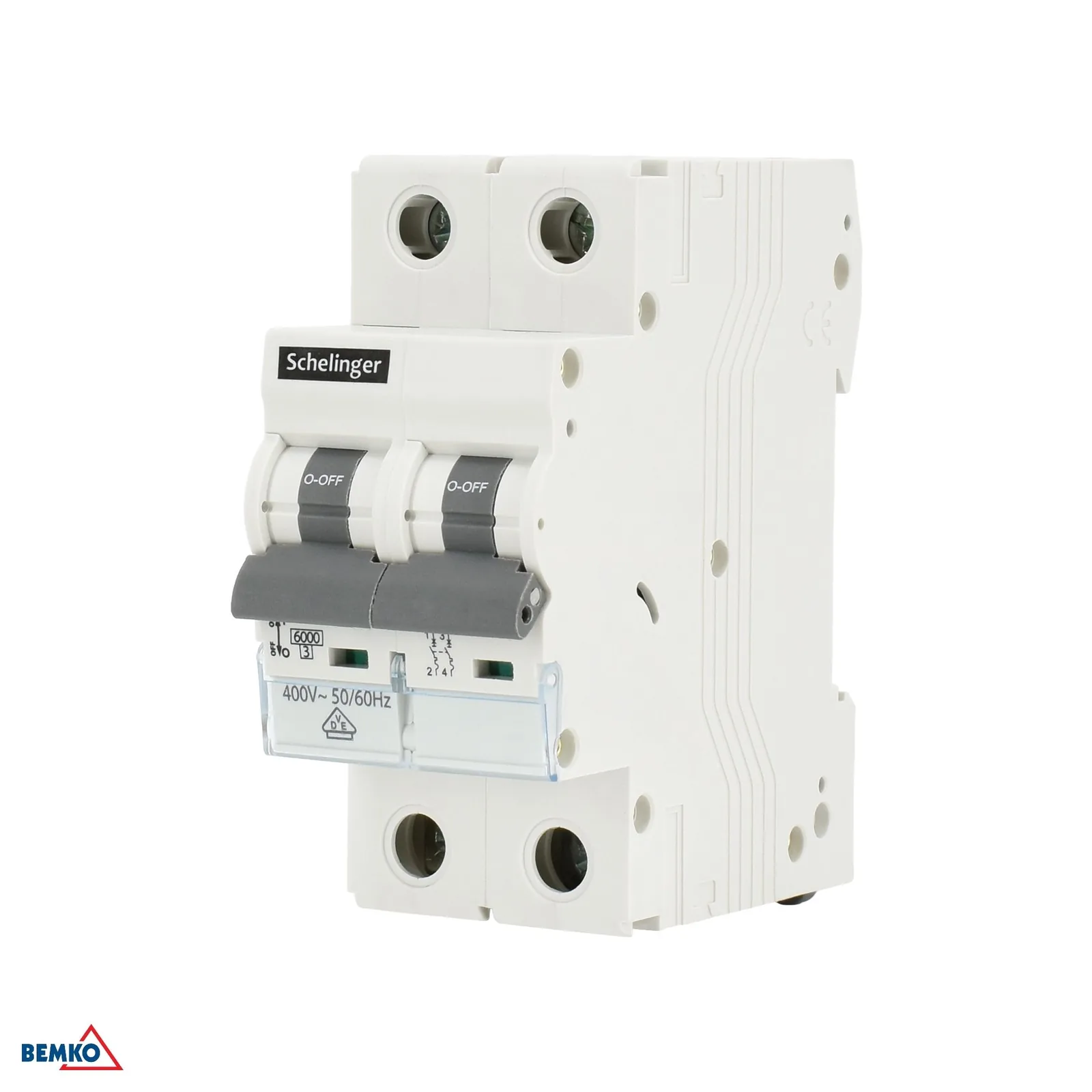

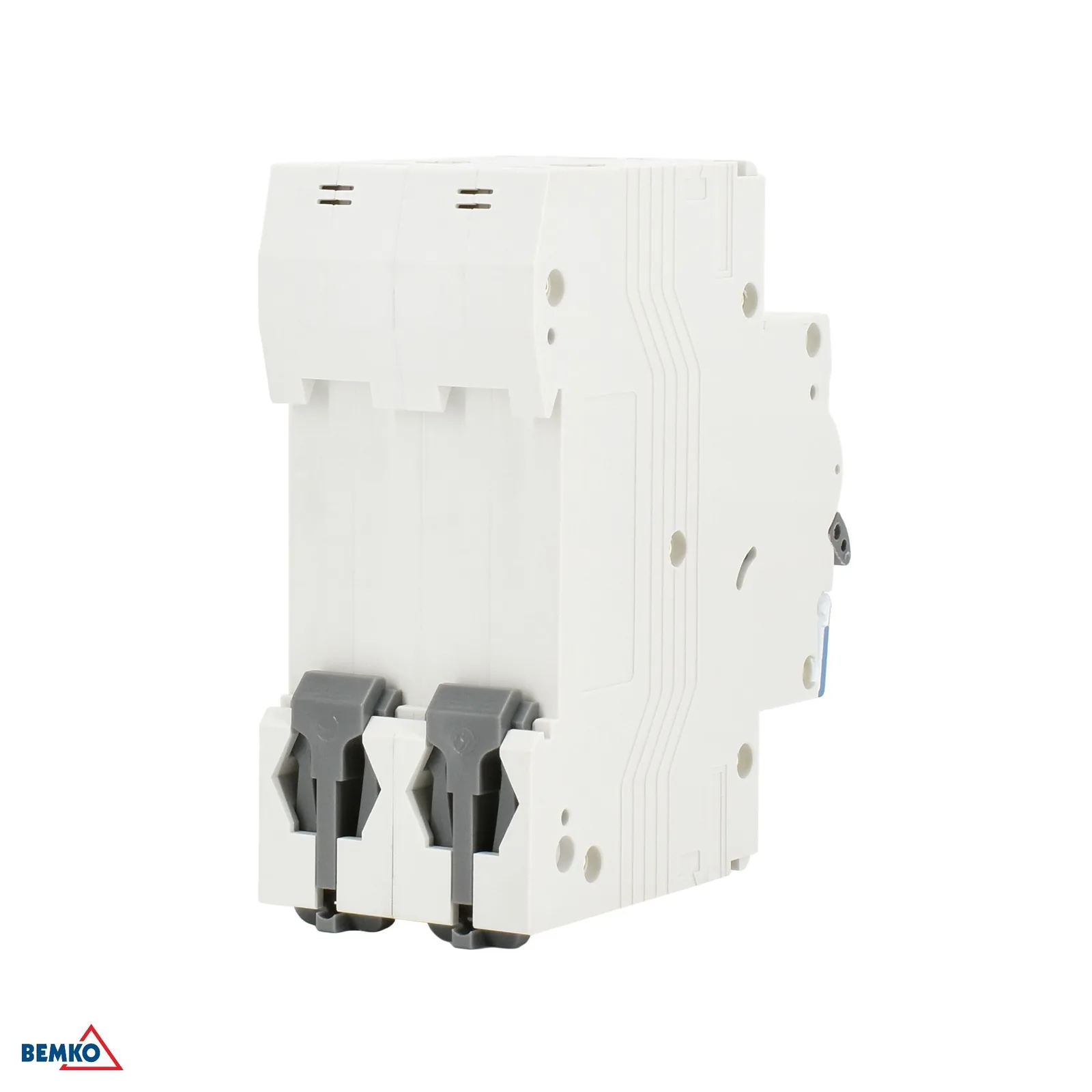

Modulový istič 2-pólový C16 16 A 6 kA Schelinger BM-A02-G8-2P-C16

Podrobný popis

Modulový istič 2-pólový C16 16 A 6 kA Schelinger

Modulový istič Schelinger BM-A02-G8-2P-C16 je určený na spoľahlivú ochranu elektrických obvodov v rozvádzači. Vďaka 2-pólovému vyhotoveniu, menovitému prúdu 16 A a charakteristike C je vhodný pre bežné aj mierne vyššie nábehové prúdy. Kompaktné modulové vyhotovenie na DIN lištu šetrí miesto a uľahčuje montáž.

• 2-pólové vyhotovenie pre ochranu dvoch vodičov.
• Charakteristika C vhodná pre obvody s bežným nábehom prúdu.
• Menovitý prúd 16 A.
• Vypínacia schopnosť 6 kA pre účinnú ochranu obvodu.
• Len 2 moduly šírky – úsporné riešenie do rozvádzača.

Hlavné výhody

Tento istič ponúka kombináciu kompaktných rozmerov, presne definovaných elektrických parametrov a jednoduchej integrácie do štandardných rozvádzačov. Menovité napätie 400 V~ 50/60 Hz, izolačné napätie Ui 400 V a impulzné odolné napätie Uimp 4 kV potvrdzujú jeho použitie v bežných inštaláciách nízkeho napätia. Stupeň krytia IP20 je vhodný pre montáž do uzavretých rozvádzačov.

• Menovité napätie 400 V~ 50/60 Hz.
• Izolačné napätie Ui 400 V.
• Impulzné odolné napätie Uimp 4 kV.
• Stupeň krytia IP20 pre montáž v rozvádzači.
• Prevádzková teplota od -5 °C do +30 °C.

Použitie a kompatibilita

Istič je určený na montáž do elektrických rozvádzačov a na osadenie na DIN lištu. Vďaka šírke 35 mm a dvojmodulovému vyhotoveniu sa ľahko kombinuje s ďalšími modulárnymi prístrojmi. Je vhodný pre inštalácie, kde je potrebná ochrana obvodu pred nadprúdom a skratom v rámci parametrov uvedených výrobcom.

• Určený do rozvádzačov a na DIN lištu.
• Kompatibilný s modulárnymi elektrickými inštaláciami.
• Vhodný pre obvody s požadovaným prúdom 16 A.
• Prevádzkové podmienky: -5 °C až +30 °C.
• Skúšobná a vypínacia charakteristika C.

Technické parametre

• Kartón: 60 ks
• Charakteristika: C
• Trieda obmedzenia energie: 3
• Výška: 81 mm
• Izolačné napätie: Ui: 400 V
• Dĺžka: 69 mm
• Menovité napätie: Un: 400 V~ 50/60 Hz
• Počet modulov: 2
• Balenie: 6 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In: 16 A
• Vypínacia schopnosť pri skrate: Icn: 6000 A
• Stupeň krytia (IP): IP20
• Impulzné odolné napätie: Uimp: 4 kV
• Šírka: 35 mm
• Značka: Schelinger
