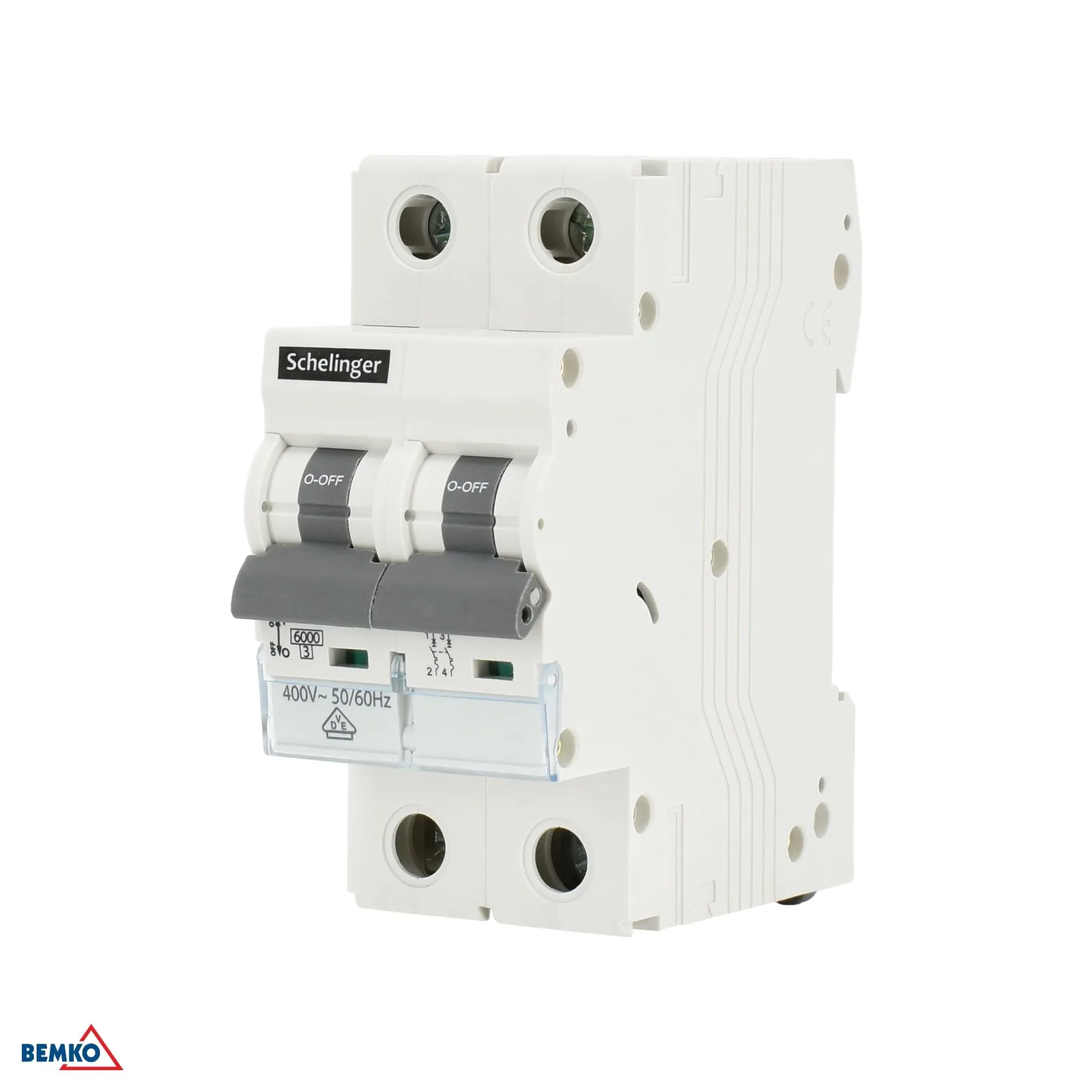

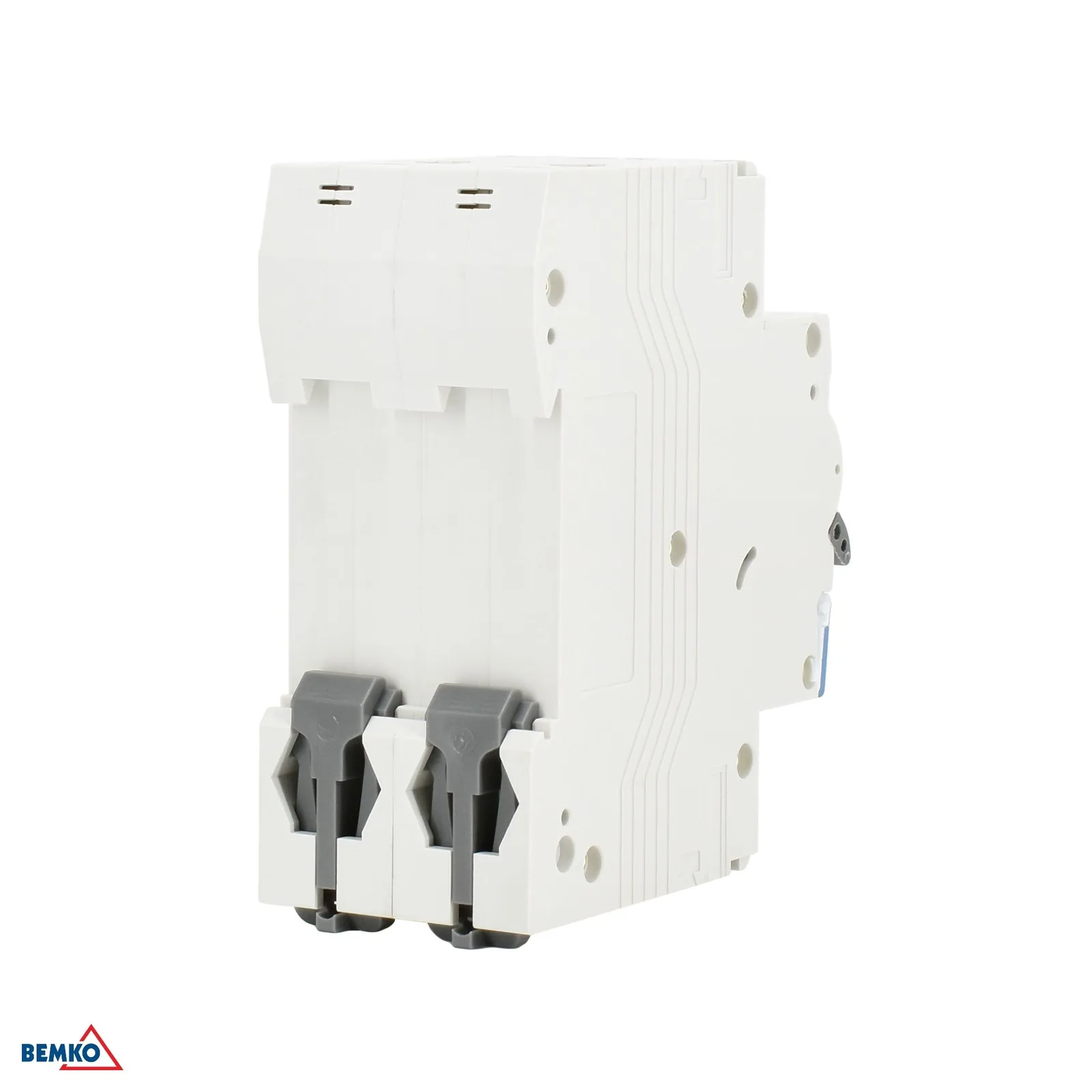

Modulový dvojpólový istič 40 A, charakteristika B, 6 kA Schelinger BM-A02-G8-2P-B40

Podrobný popis

Modulový dvojpólový istič 40 A Schelinger BM-A02-G8-2P-B40

Modulový dvojpólový istič Schelinger je určený na spoľahlivú ochranu elektrických obvodov v rozvádzači. Vďaka menovitému prúdu 40 A, charakteristike B a vypínacej schopnosti 6 kA je vhodný na bežné inštalácie, kde je potrebná rýchla a presná ochrana pred nadprúdom a skratom. Kompaktné modulové vyhotovenie so šírkou 2 moduly uľahčuje montáž na DIN lištu a šetrí miesto v rozvádzači. Istič je určený pre menovité napätie 400 V~ 50/60 Hz a má krytie IP20, čo zodpovedá bežnému použitiu v uzavretých elektroinštalačných zostavách.

• Dvojpólové prevedenie pre ochranu dvoch pólov v jednom prístroji.
• Menovitý prúd 40 A pre vybrané jednofázové aj dvojvodičové okruhy.
• Charakteristika B pre rýchlejšiu reakciu pri vyšších zaťažovacích prúdoch pri rozbehu.
• Vypínacia schopnosť 6 kA pre spoľahlivú ochranu obvodu.
• Kompaktná šírka 2 modulov pre úsporu miesta v rozvádzači.

Použitie a kompatibilita

Tento istič je vhodný na inštaláciu do modulových rozvádzačov a elektrických skríň, kde je potrebná ochrana obvodov s menovitým napätím 400 V~. Vďaka dvojpólovému vyhotoveniu je vhodný na miesta, kde sa požaduje súčasné odpojenie dvoch pólov. Za vhodnosť konkrétneho zapojenia vždy zodpovedá projekt elektroinštalácie a odborná montáž.

• Určený do modulových rozvádzačov na DIN lištu.
• Vhodný pre obvody s napätím 400 V~ 50/60 Hz.
• Použitie pri inštaláciách, kde sa vyžaduje dvojpólové odpojenie.

Technické parametre

• Kartón: 60 ks
• Charakteristika: B
• Trieda obmedzenia energie: 3
• Výška: 81 mm
• Menovité izolačné napätie: Ui: 400 V
• Dĺžka: 69 mm
• Menovité napätie: Un: 400 V~ 50/60 Hz
• Počet modulov: 2
• Balenie: 6 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In: 40 A
• Vypínacia schopnosť pri skrate: Icn: 6 000 A
• Stupeň krytia: IP20
• Napäťová odolnosť impulzu: Uimp: 4 kV
• Šírka: 35 mm
• Značka: Schelinger
