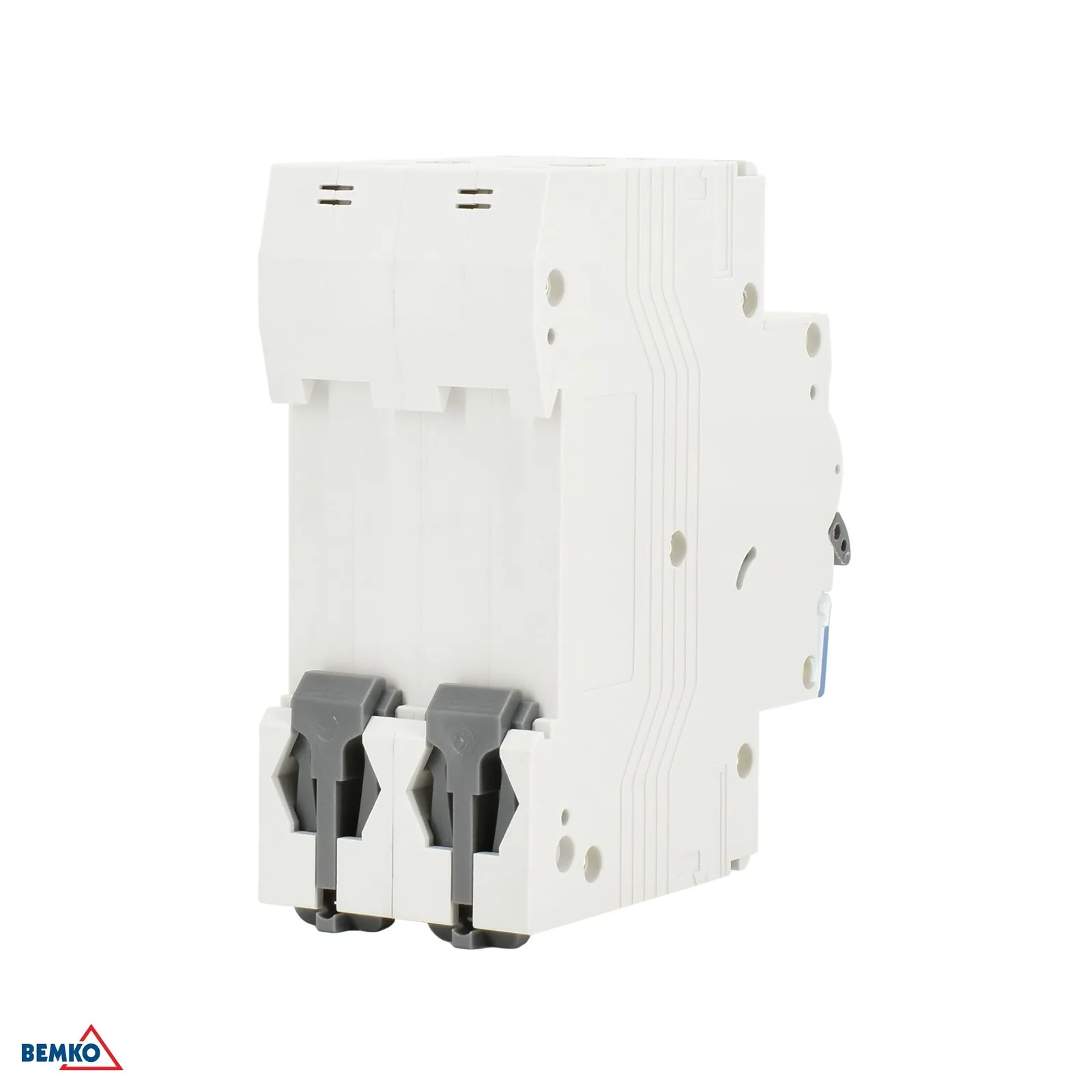

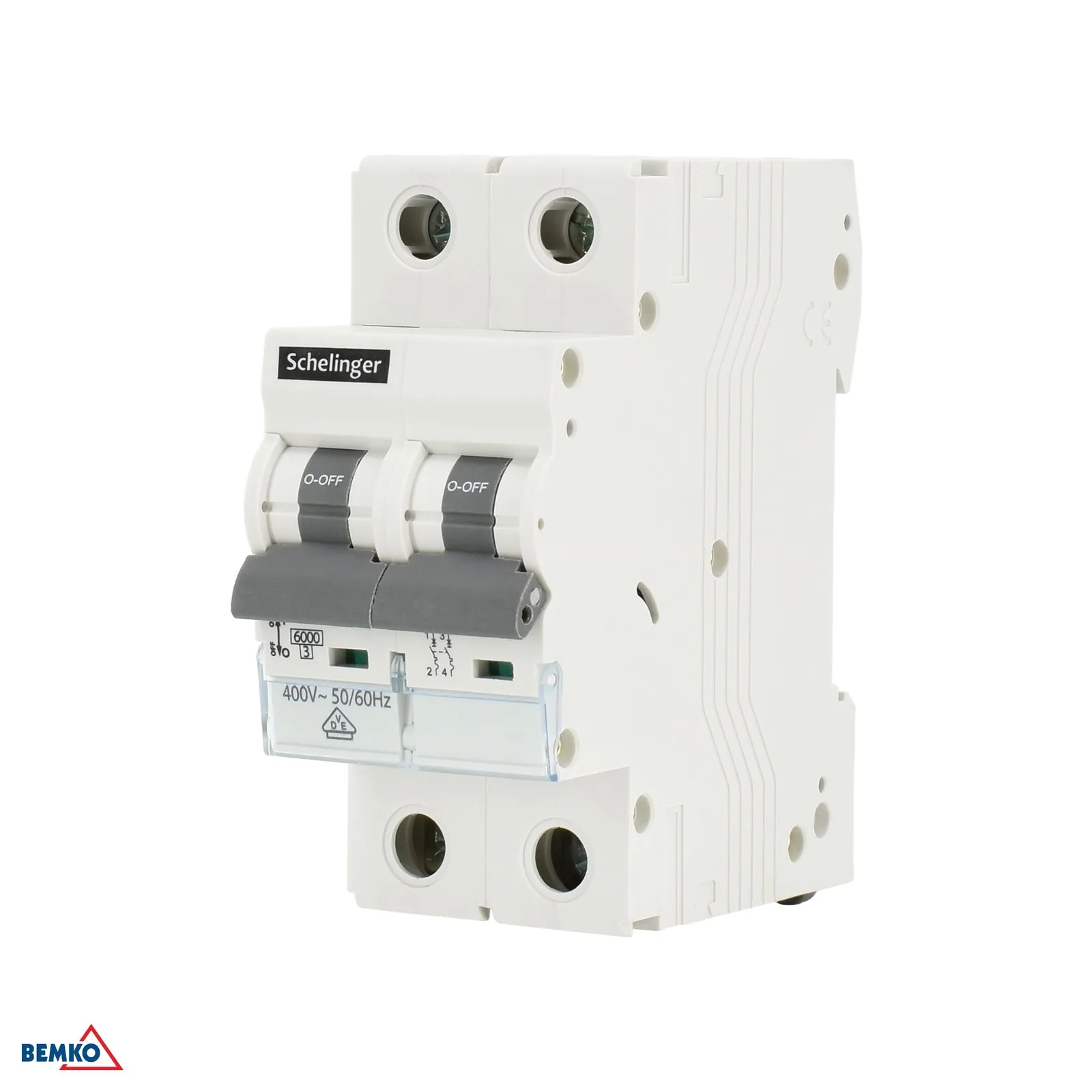

Modulový dvojpólový istič 25A, charakteristika B, 6KA Schelinger BM-A02-G8-2P-B25

Podrobný popis

Modulový dvojpólový istič 25A Schelinger BM-A02-G8-2P-B25

Modulový dvojpólový istič Schelinger s menovitým prúdom 25 A je určený na spoľahlivú ochranu elektrických obvodov pred nadprúdom a skratom. Vďaka charakteristike B je vhodný najmä pre obvody s nižšími rozbehovými prúdmi, kde pomáha chrániť vedenie aj pripojené zariadenia. Vyhotovenie pre montáž na DIN lištu a kompaktné rozmery z neho robia praktické riešenie do rozvádzačov v domácnostiach aj menších inštaláciách.

• Dvojpólové prevedenie pre ochranu dvoch vodičov v jednom module.
• Charakteristika B pre bežné obvody s citlivou reakciou na skratové prúdy.
• Menovitý prúd 25 A pre zodpovedajúce istenie okruhov.
• Skratová vypínacia schopnosť 6 kA pre spoľahlivú ochranu inštalácie.
• Kompaktné modulové vyhotovenie so šírkou 35 mm a 2 modulmi.
• Vhodný do rozvádzačov s pracovným napätím 400 V~ 50/60 Hz.

Kde sa hodí

Tento dvojpólový istič je vhodný do rozvádzačov, kde je potrebné istiť obvod s menovitým prúdom 25 A. Uplatní sa pri ochrane vybraných zásuvkových alebo svetelných okruhov, prípadne ďalších bežných elektrických vetiev, ktoré vyžadujú charakteristiku B. Pred montážou je vždy potrebné overiť vhodnosť konkrétneho zapojenia a podmienky inštalácie.

• Určený pre modulové rozvádzače a montáž na DIN lištu.
• Vhodný pre obvody s menovitým napätím 400 V~.
• Použiteľný tam, kde je požadovaná charakteristika B.
• Pre inštalácie v rozsahu prevádzkovej teploty od -5 °C do +30 °C.

Technické parametre

• Kartón: 60 ks
• Charakteristika: B
• Trieda obmedzenia energie: 3
• Výška: 81 mm
• Izolačné napätie: Ui: 400 V
• Dĺžka: 69 mm
• Menovité napätie: Un: 400 V~ 50/60 Hz
• Počet modulov: 2
• Balenie: 6 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In: 25 A
• Skratová vypínacia schopnosť: Icn: 6 000 A
• Stupeň krytia (IP): IP20
• Napäťová odolnosť impulzom: Uimp: 4 kV
• Šírka: 35 mm
• Značka: Schelinger
