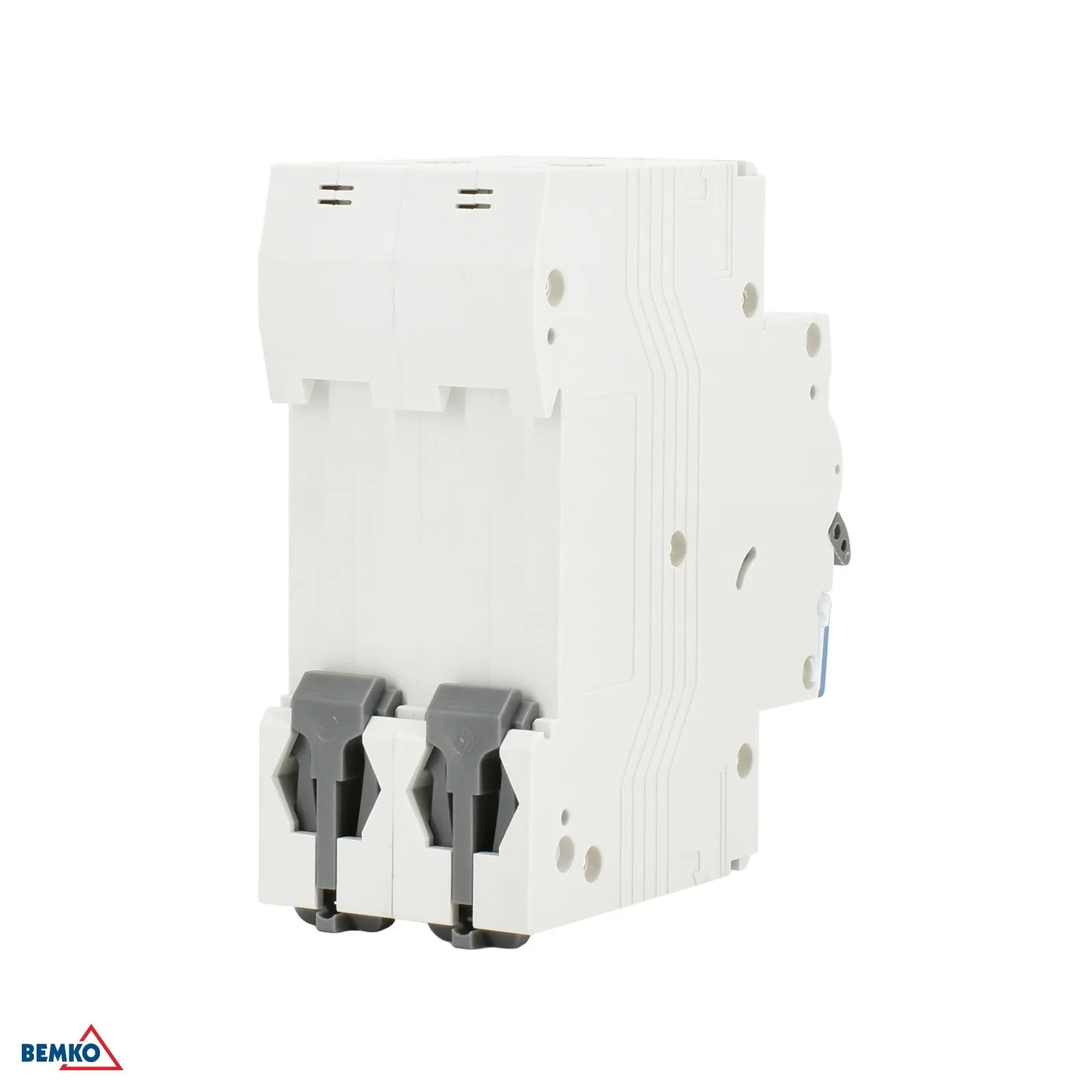

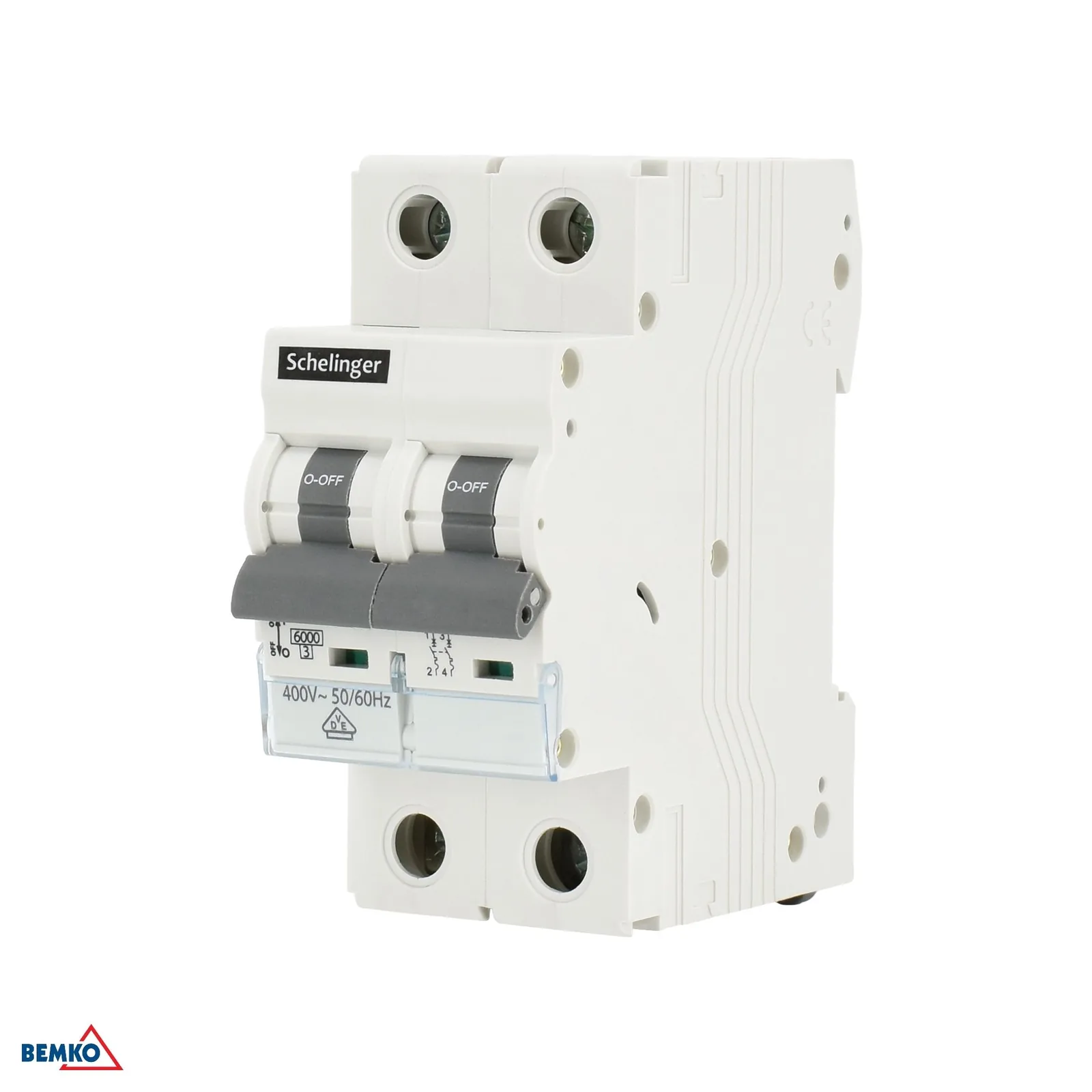

Modulový dvojpólový istič 10A B 6KA Schelinger BM-A02-G8-2P-B10

Podrobný popis

Modulový dvojpólový istič 10A B 6kA Schelinger

Modulový dvojpólový istič Schelinger BM-A02-G8-2P-B10 je určený na spoľahlivú ochranu elektrických obvodov pred nadprúdom a skratom. Vďaka charakteristike B a menovitému prúdu 10 A je vhodný pre bežné domáce aj ľahké komerčné rozvody, kde je dôležitá citlivá a rýchla reakcia na poruchu.

• Dvojpólové vyhotovenie pre ochranu dvoch vodičov súčasne
• Menovitý prúd 10 A pre bežné obvody
• Vypínacia schopnosť 6 kA pre spoľahlivú ochranu pri skrate
• Charakteristika B vhodná pre obvody s nižším nábehovým prúdom
• Modulové prevedenie so šírkou 2 moduly do rozvádzača

Výhody a použitie

Tento modulový istič sa používa v rozvádzačoch ako ochranný prvok pre okruhy, kde je potrebná presná a stabilná prevádzka. Kompaktné rozmery uľahčujú montáž a 2-modulové vyhotovenie pomáha efektívne využiť miesto v rozvodnici. Stupeň krytia IP20 je určený pre inštaláciu do vhodne chráneného rozvádzača.

• Kompaktné rozmery pre jednoduchú inštaláciu do rozvádzača
• Prevádzková teplota od -5 °C do +30 °C
• Menovité napätie 400 V AC / 50–60 Hz
• Izolačné napätie Ui 400 V a prepäťová odolnosť Uimp 4 kV
• Energetická obmedzovacia trieda 3

Kompatibilita

Istič je určený pre štandardné modulové rozvádzače a elektrické inštalácie s požadovaným menovitým napätím 400 V AC. Vďaka dvojmodulovému vyhotoveniu je vhodný tam, kde je potrebné umiestniť ochranu do bežnej DIN lištovej zostavy.

• Kompatibilný s modulovými rozvádzačmi na DIN lištu
• Určený pre obvody s menovitým napätím 400 V AC
• Vhodný pre inštalácie s požiadavkou na 2-modulové osadenie

Technické parametre

• Značka: Schelinger
• Menovitý prúd: 10 A
• Vypínacia charakteristika: B
• Energetická obmedzovacia trieda: 3
• Výška: 81 mm
• Izolačné napätie: Ui: 400 V
• Dĺžka: 69 mm
• Menovité napätie: 400 V AC, 50/60 Hz
• Počet modulov: 2
• Balenie: 6 ks
• Prevádzková teplota: -5 °C až +30 °C
• Vypínacia schopnosť pri skrate: 6 000 A
• Stupeň krytia: IP20
• Prepätie: Uimp: 4 kV
• Šírka: 35 mm
• Kartón: 60 ks
