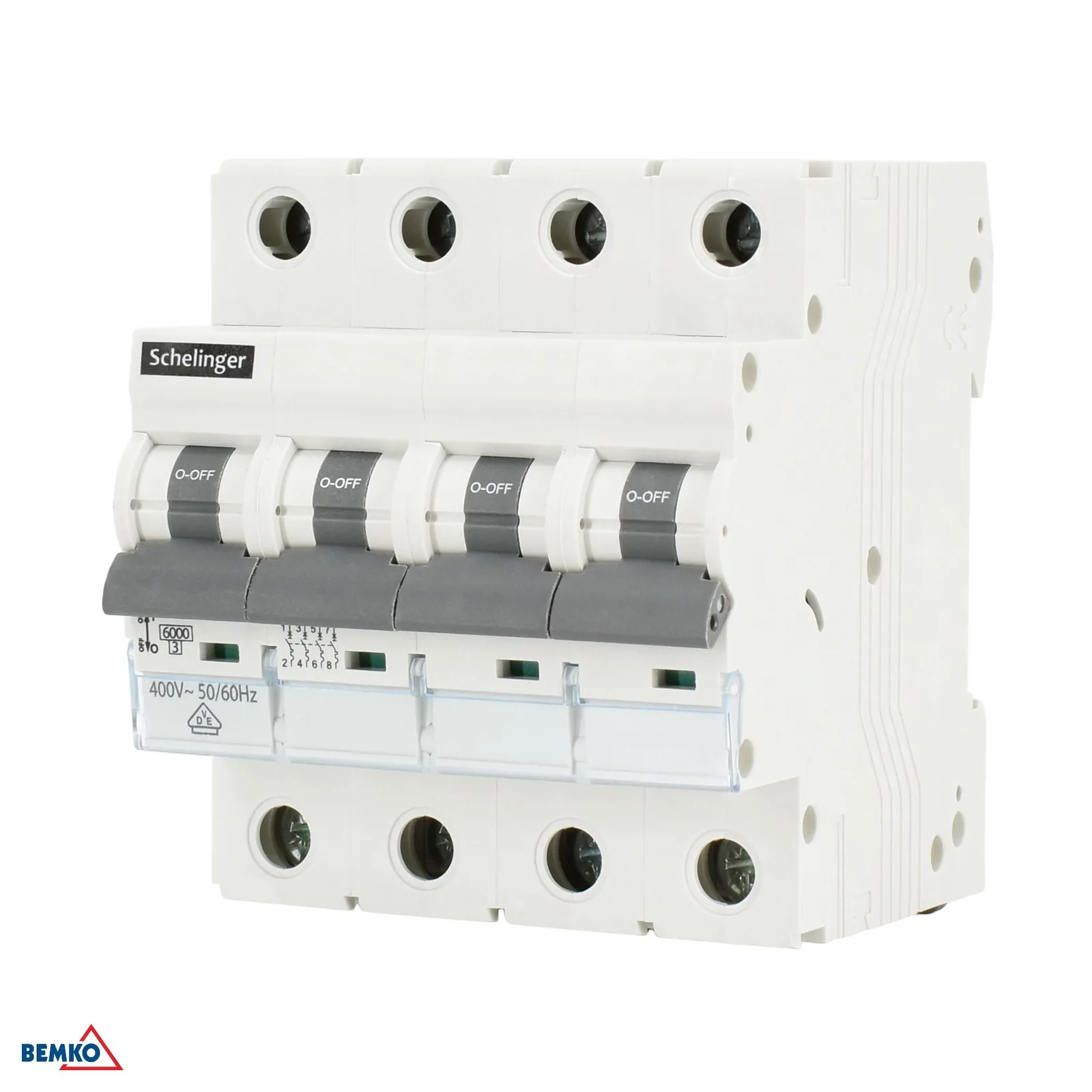

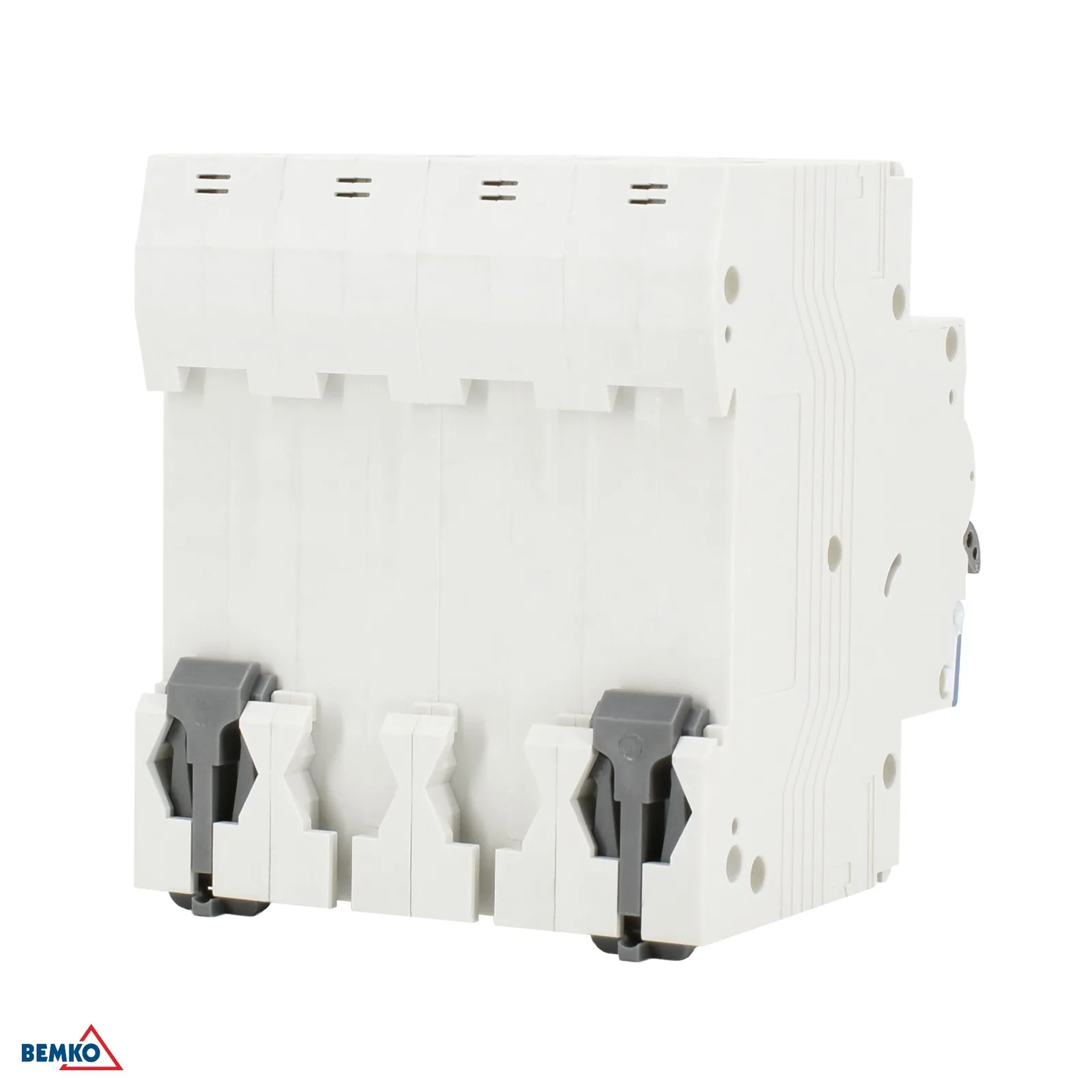

Modulový 4-pólový istič 20 A charakteristika B 6 kA Schelinger BM-A02-G8-4P-B20

Podrobný popis

Modulový 4-pólový istič 20 A charakteristika B 6 kA Schelinger

Modulový 4-pólový istič Schelinger s menovitým prúdom 20 A je určený na spoľahlivé istenie elektrických obvodov v rozvádzačoch. Vďaka charakteristike B je vhodný najmä na obvody s bežnými prevádzkovými prúdmi a na ochranu vedenia pred preťažením a skratom. Kompaktné 4-modulové vyhotovenie uľahčuje montáž na DIN lištu, pričom istič má menovité napätie 400 V AC pri frekvencii 50/60 Hz a vypínaciu schopnosť 6 kA. Ide o praktické riešenie pre inštalácie, kde sa vyžaduje prehľadné a bezpečné rozdelenie ochrany obvodov.

• 4-pólové vyhotovenie pre viacvodičové zapojenie
• Menovitý prúd 20 A
• Charakteristika B pre štandardné ochranné aplikácie
• Vypínacia schopnosť 6 kA
• Kompaktné 4-modulové prevedenie
• Určený pre sieť 400 V AC, 50/60 Hz

Hlavné výhody

Tento istič ponúka vyvážené spojenie kompaktných rozmerov, štandardnej charakteristiky B a odolnosti voči skratovým prúdom. V praxi to znamená spoľahlivú ochranu elektrickej inštalácie v bežných rozvodoch, kde je dôležitá bezpečnosť aj jednoduchá montáž.

• Energetická obmedzovacia trieda 3
• Rázové napätie 4 kV
• Izolačné napätie Ui 400 V
• Pracovná teplota od -5 °C do +30 °C
• Stupeň krytia IP20 pre inštaláciu do vhodného rozvádzača

Použitie

Istič je určený pre montáž do rozvádzačov a na DIN lištu, kde zabezpečuje ochranu elektrických okruhov pred nadprúdom. Vhodný je pre aplikácie, ktoré vyžadujú 4-pólové istenie a menovitý prúd 20 A. Vďaka technickým parametrom je vhodný na bežné elektroinštalačné použitie v domácich aj technických rozvodoch.

• Ochrana elektrických obvodov pred preťažením a skratom
• Vhodný do rozvádzačov s priestorom pre 4 moduly
• Pre siete s napätím 400 V AC

Technické parametre

• Značka: Schelinger
• Model: BM-A02-G8-4P-B20
• Menovitý prúd: 20 A
• Charakteristika: B
• Počet pólov: 4
• Počet modulov: 4
• Menovité napätie: 400 V AC, 50/60 Hz
• Izolačné napätie: Ui 400 V
• Výdržnosť voči rázovému napätiu: Uimp 4 kV
• Vypínacia schopnosť pri skrate: Icn 6000 A
• Energetická obmedzovacia trieda: 3
• Stupeň krytia: IP20
• Prevádzková teplota: -5 °C až +30 °C
• Šírka: 70 mm
• Výška: 81 mm
• Dĺžka: 69 mm
• Balenie: 3 ks
• Kartón: 30 ks
