LHD-8R-EXT-FPS - 8-kanálová prepäťová ochrana video cesty s transformátorom BNC-UTP a distribúciou napájania - EWIMAR

Podrobný popis

Charakteristika produktu

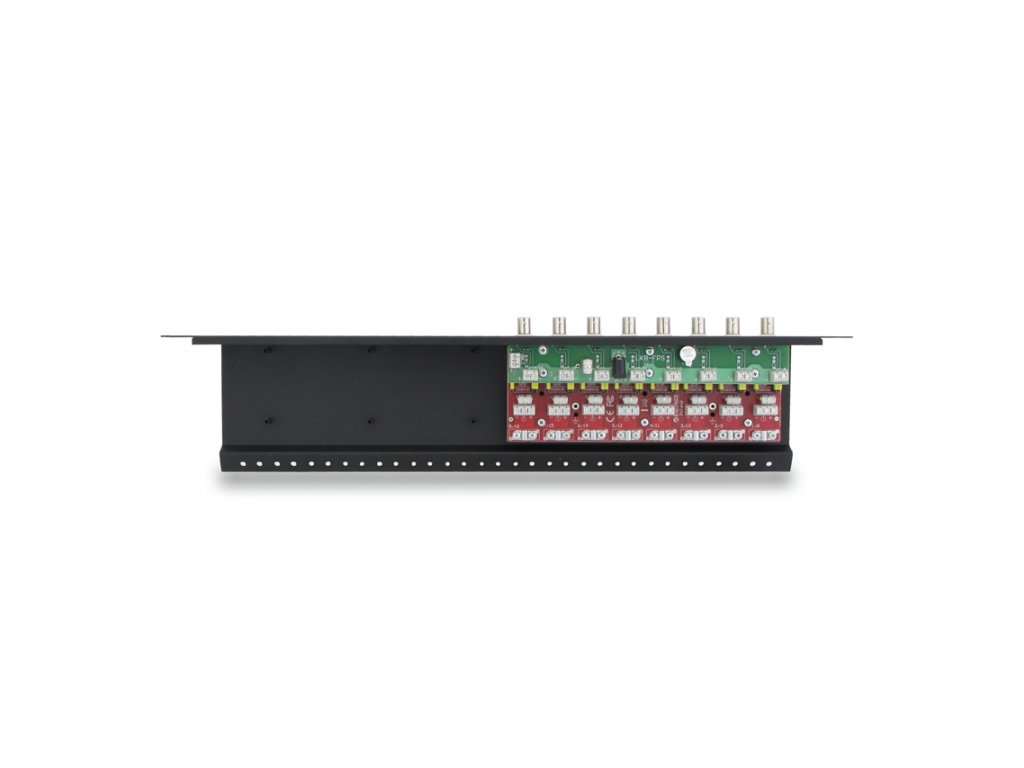

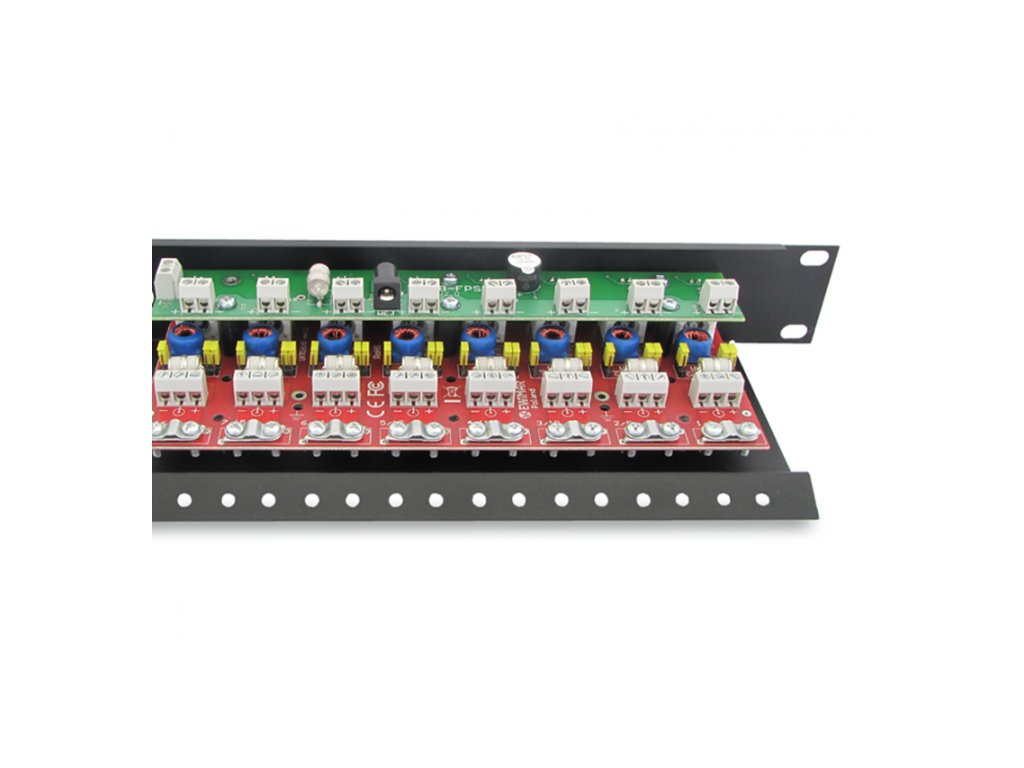

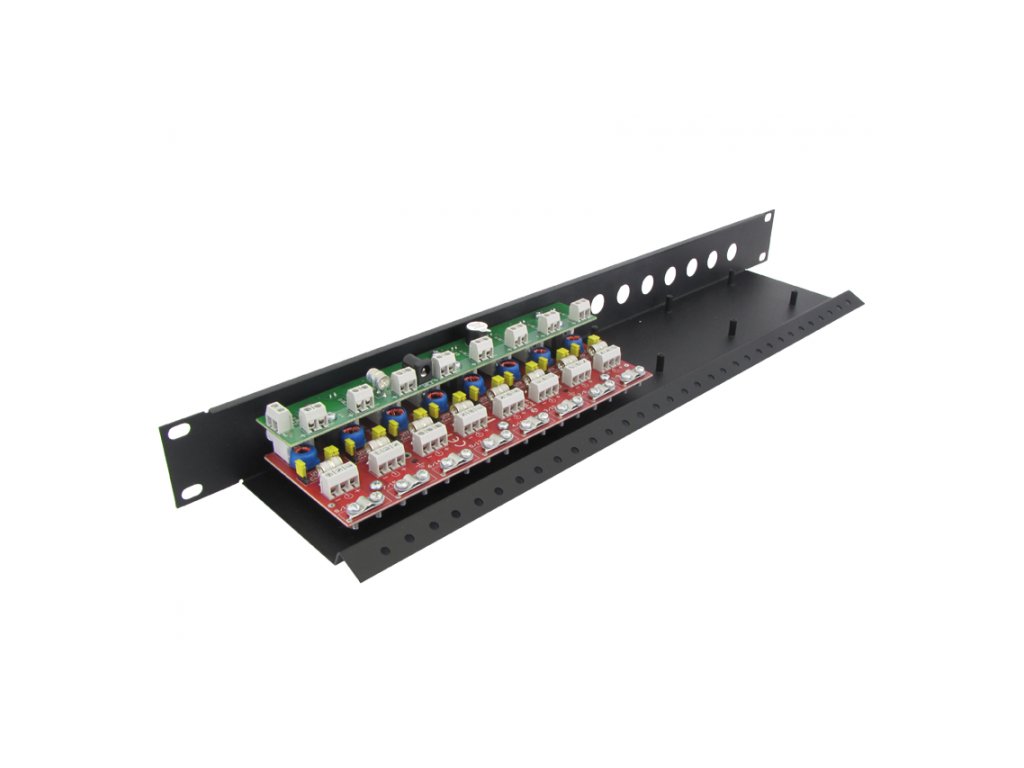

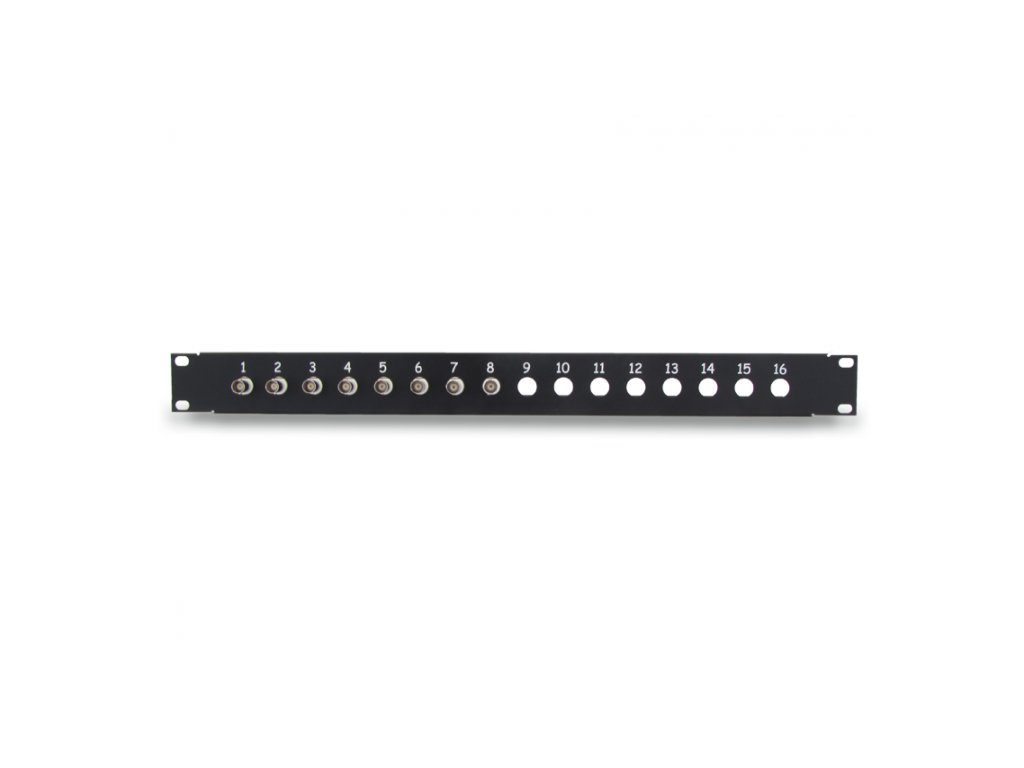

LHD-8R-EXT-FPS - 8-kanálová prepäťová ochrana video trasy s transformátorom BNC-UTP a distribúciou napájania - EWIMAR

• Počet video kanálov: 8

• Skriňa: RACK panel
• Impedancia: 75 Ohm
• Vstupný kábel: koaxiálny/UTP
• Výstupný konektor (zariadenie): BNC zásuvka
• Prenosové pásmo: 100 MHz
• Útlm: 0,4dB
• Distribúcia napájania: 8 kanálov napájania 12V
• Prepäťová ochrana 3:
  • Iskrište
  • Plynový chránič
  • Transil
  • MOSFET poistka
• Ochrana línia-zem Plynový chránič: 90V, 2x10kA @ 8/20uS
• Ochrana línia-línia Ochranný mostík: 6V, 15A @ 8/20uS
• Maximálna úroveň prepätia 4kV
• Kapacita ochranného obvodu: nie viac ako 4pF
• Pracovná teplota: -40 C ~ 60 C

Popis produktu

LHD-8R-EXT-FPS je 8-kanálový ochranný panel rozšírený o distribúciu napájania FPS. Panel spája funkcie ochrany, distribúcie napájania, usporiadania a stabilizácie spojenia v CCTV systémoch s vysokým rozlíšením. Panel bol navrhnutý pre zariadenia pracujúce v štandarde AHD, HD-CVI, HD-TVI a Turbo HD.

Ochrana je univerzálna pre koaxiálne káble aj UTP. V závislosti od potreby môže byť každý kanál určený pre skrútenú dvojlinku UTP alebo pre koaxiálny kábel. Nastavenie zariadenia sa vykonáva správnym nastavením prepojok do polohy "Coaxial" alebo "UTP". Je skvelým riešením pre inštalácie, kde sa používajú rôzne typy káblov v rôznom množstve.

Vstavaný distributér napájania kamier FPS - môže nezávisle napájať až 16 kamier, modul je vybavený ochranou proti skratu obvodu alebo prepätiu. Modul je vybavený svetelným indikátorom napätia a zvukovým indikátorom skratu. Veľkou výhodou patch panelu je veľmi nízka kapacita obvodu (2~4pF), vďaka čomu má ochrana minimálny vplyv na prenos signálov od 0 ~ 100MHz, čo je pre zložené signály AHD, HD-CVI a HD-TVI veľmi dôležité, pretože nespôsobuje veľké útlmy.

Spôsob inštalácie na príklade LHD-16R-EXT:

Rozmery

1U RACK 19'' - 42 x 482 x 115mm
