LHD-4-EXT-FPS DESKTOP - 4-kanálová prepäťová ochrana video trasy s transformátorom BNC-UTP a distribúciou napájania - EWIMAR

Podrobný popis

Charakteristika produktu

LHD-4-EXT-FPS DESKTOP - 4-kanálová prepäťová ochrana video trasy s transformátorom BNC-UTP a distribúciou napájania - EWIMAR

• Počet video kanálov: 4

• Skrinka: kovový voľne stojací panel

• Impedancia: 75 Ohm
• Vstupný kábel: koaxiálny/UTP
• Výstupný konektor (Zariadenie): BNC zásuvka
• Prenosové pásmo: 100 MHz
• Útlm: 0,3dB
• Distribúcia napájania: 4 kanály napájania 12V
• Prepäťová ochrana:
  • Iskrište
  • Plynový chránič
  • Transil

  • MOSFET bezpečnostný prvok
• Ochrana linka-zem Plynový chránič: 90V, 2x10kA @ 8/20uS
• Ochrana linka-linka Ochranný mostík: 6V, 15A @ 8/20uS
• Maximálna úroveň prepätia 4kV
• Kapacita ochranného obvodu: najviac 4pF
• Pracovná teplota: -40 C ~ 60 C

Popis produktu

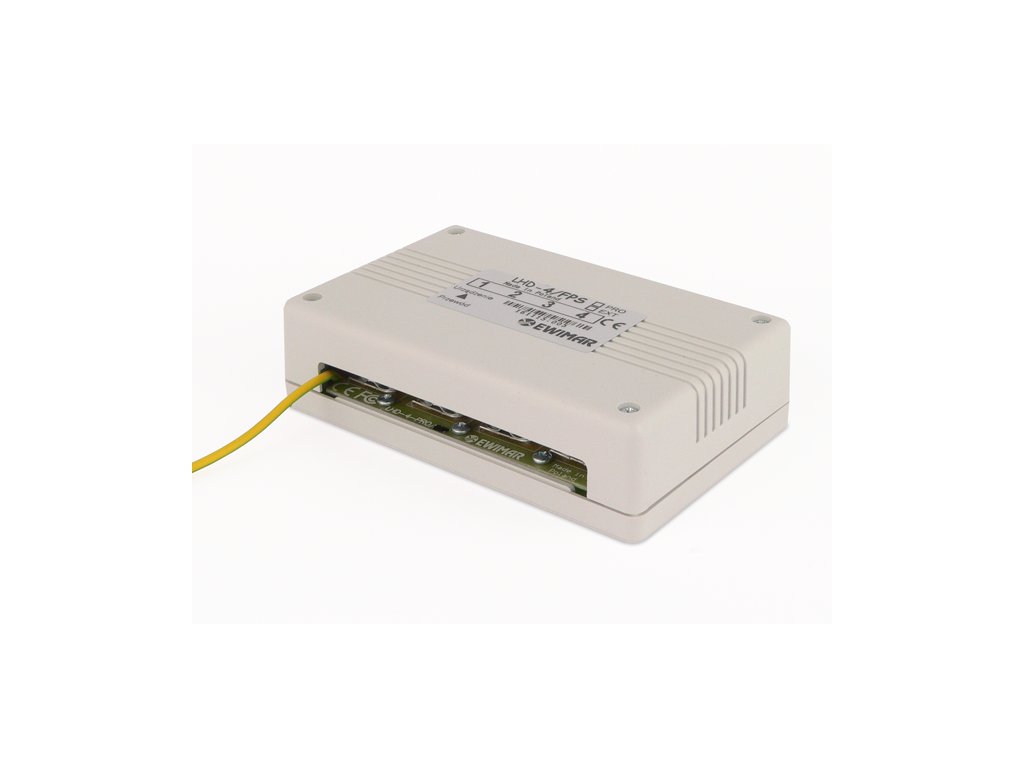

LHD-4-EXT-FPS DESKTOP je 4-kanálový ochranný panel, rozšírený o distribúciu napájania FPS. Panel kombinuje funkcie ochrany, distribúcie napájania, usporiadania a stabilizácie pripojenia v CCTV systémoch s vysokým rozlíšením. Panel bol navrhnutý pre zariadenia pracujúce v štandardoch AHD, HD-CVI, HD-TVI a Turbo HD.

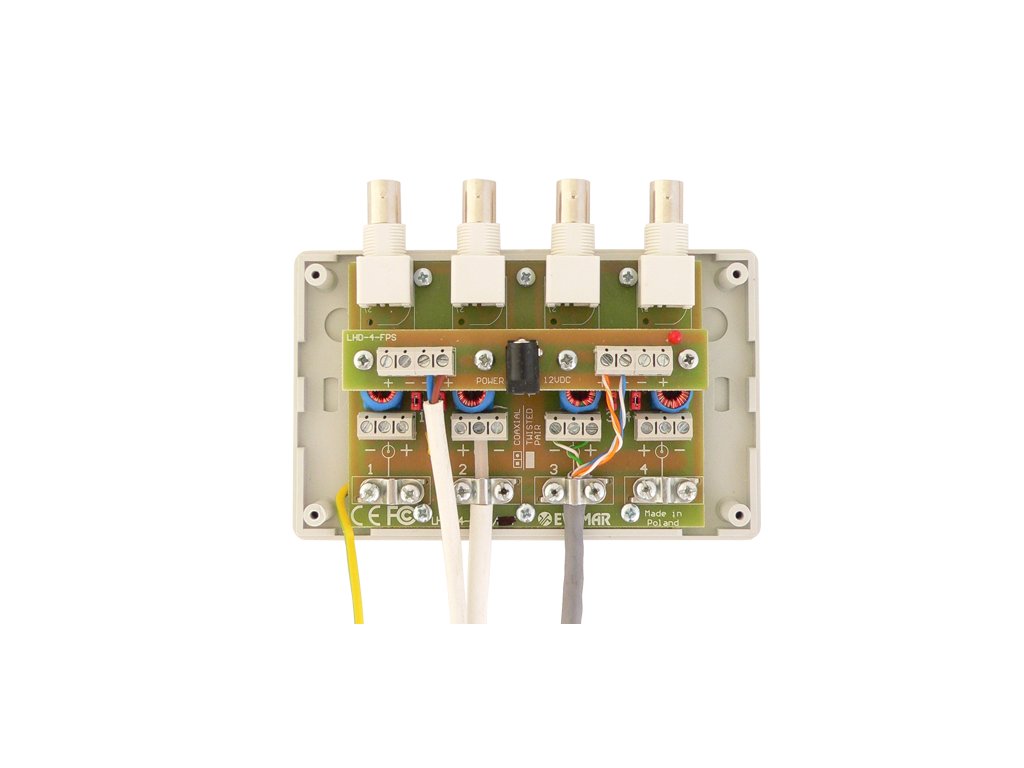

Ochrana je univerzálna pre koaxiálne a UTP káble. V závislosti od potreby môže byť každý kanál určený pre UTP alebo koaxiálny kábel. Nastavenie zariadenia sa uskutočňuje vhodným prepnutím prepojok do polohy "Koaxiálny" alebo "UTP". Je výborným riešením pre inštalácie, kde sú použité rôzne druhy káblov v rôznych množstvách.

Vstavaný distribútor napájania kamier FPS - môže nezávisle napájať až 16 kamier, modul je vybavený ochranou proti skratu alebo prepätiu. Modul je vybavený svetelným indikátorom napätia a akustickým indikátorom skratu. Veľkou výhodou patch panelu je veľmi nízka kapacita obvodu (2~4pF), vďaka čomu má ochrana minimálny vplyv na prenos signálov od 0 ~ 100MHz, čo je pre zložité signály AHD, HD-CVI a HD-TVI veľmi dôležité, pretože nespôsobuje veľké útlmy.

Spôsob inštalácie na príklade LHD-16R-EXT:
