LHD-16R-EXT-FPS - 16-kanálová prepäťová ochrana video trasy s transformátorom BNC-UTP a distribúciou napájania - EWIMAR

Podrobný popis

Charakteristika produktu

LHD-16R-EXT-FPS - 16-kanálové prepäťové ochranné zariadenie pre video trať s transformátorom BNC-UTP a distribúciou napájania - EWIMAR

• Počet video kanálov: 16

• Kryt: panel RACK
• Impedancia: 75 Ohm
• Vstupný kábel: koaxiálny/UTP
• Výstupný konektor (Zariadenie): BNC zásuvka
• Distribúcia napájania: 16 kanálov
• Prenosové pásmo: 100 MHz
• Útlm: 0,2dB
• Distribúcia napájania: 16 kanálov napájania 12V
• Prepäťová ochrana 3:
  • Bleskojistka
  • Plynový ochranník
  • Transil
  • MOSFET poistka
• Ochrana linka-zem Plynový ochranník: 90V, 2x10kA @ 8/20uS
• Ochrana linka-linka Ochranný mostík: 6V, 15A @ 8/20uS
• Maximálna úroveň prepätia 4kV
• Kapacita ochranného obvodu: nie viac ako 4pF
• Prevádzková teplota: -40 C ~ 60 C

Popis produktu

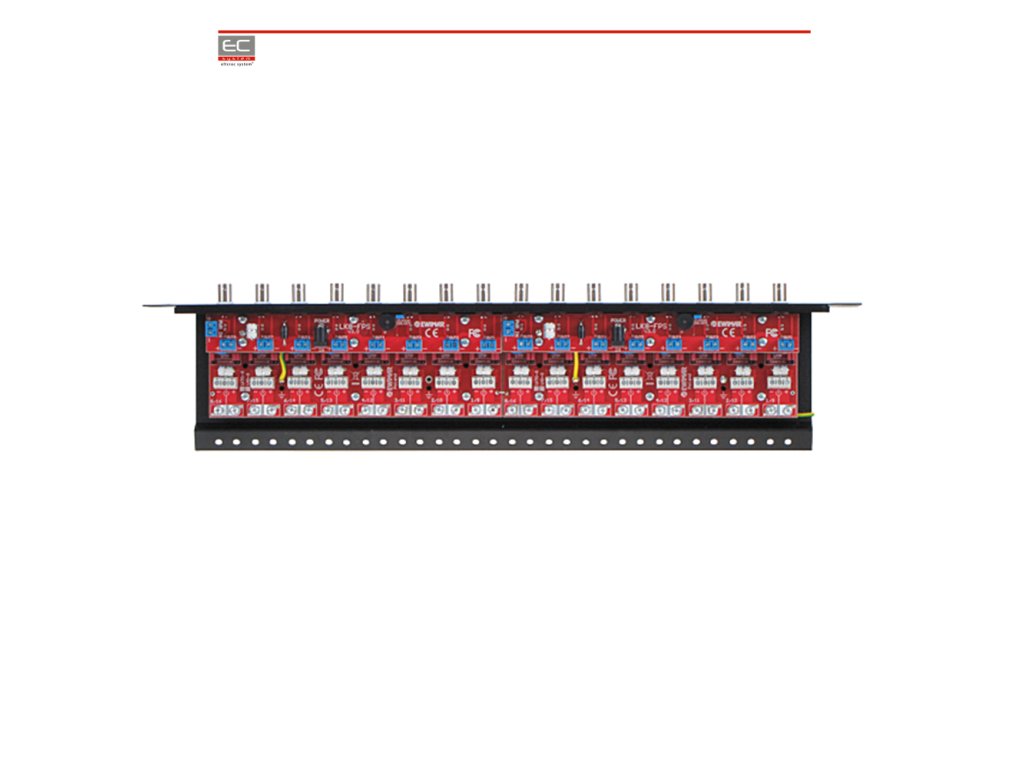

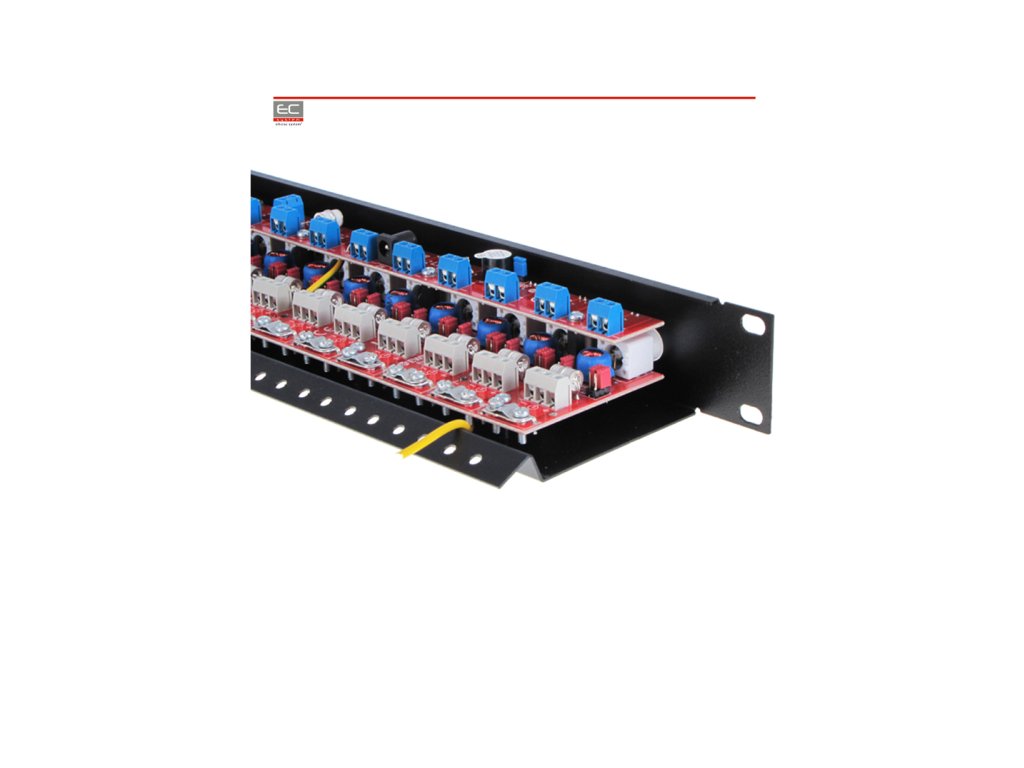

LHD-16R-EXT-FPS je navrhnutý na 16 kanálov ako spojovací panel na montáž do RACK 19'' skrine. Zariadenie bolo navyše rozšírené o funkcie distribúcie napájania FPS. Panel kombinuje funkcie ochrany, distribúcie napájania, usporiadania a stabilizácie spojenia v systémoch CCTV s vysokým rozlíšením. Panel bol navrhnutý pre zariadenia pracujúce v štandardoch AHD, HD-CVI, HD-TVI a Turbo HD.

Ochrana je univerzálna pre koaxiálne a UTP káble. V závislosti od potreby môže byť každý kanál určený pre skrútenú dvojlinku UTP alebo pre koaxiálny kábel. Nastavenie zariadenia sa realizuje príslušným preskupením prepojok do polohy "Koaxiálne" alebo "UTP". Je vynikajúcim riešením pre inštalácie, kde sú použité rôzne typy káblov v rôznych množstvách.

Vstavaný distribútor napájania kamier FPS - môže napájať nezávisle až 16 kamier, modul je vybavený ochranou pred skratom obvodu alebo prepätím. Modul je vybavený svetelným ukazovateľom napätia a akustickým indikátorom skratu. Veľkou výhodou patch panelu je veľmi nízka kapacita obvodu (2~4pF), vďaka čomu má ochrana minimálny vplyv na prenos signálov od 0 ~ 100MHz, čo je pre zložené signály AHD, HD-CVI a HD-TVI veľmi dôležité, pretože nespôsobuje veľké útlmy.

Rozmery

1U RACK 19'' - 42 x 482 x 115mm
