K-2 2E - Predná magnetická kontaktná senzora s 2 rezistormi 1,1k? - SATEL

Podrobný popis

K-2 2E - Magnetický detektor / Predný kontaktný magnet s 2 rezistormi 1,1 k? - SATEL

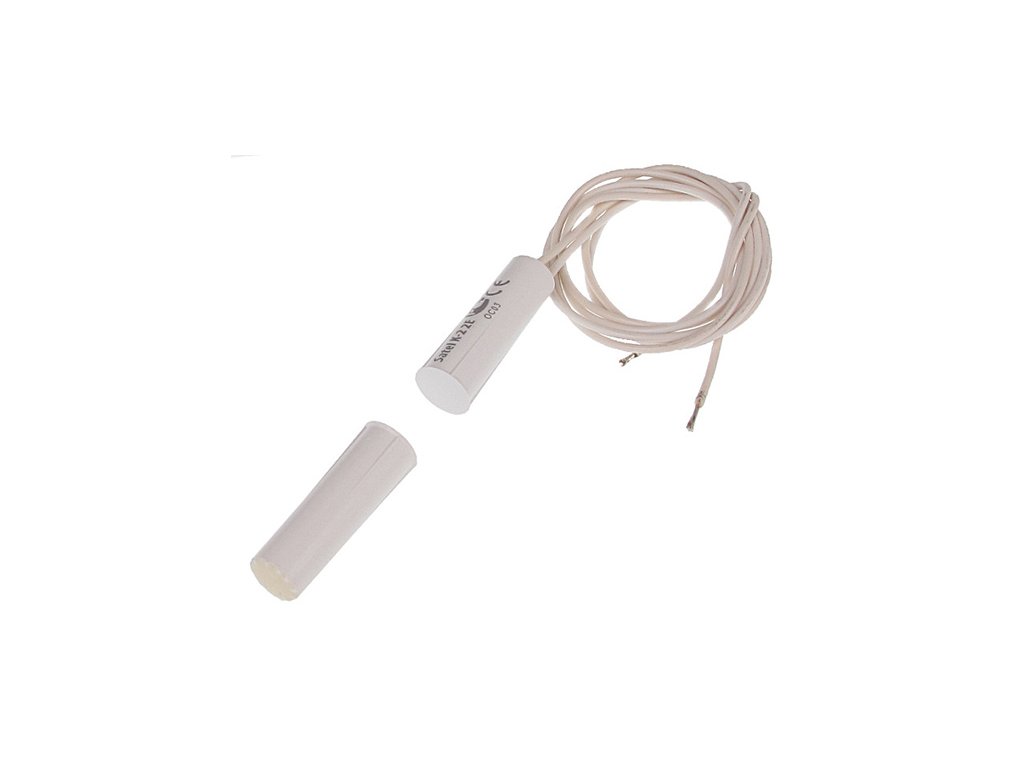

Magnetické detektory sú jednými zo základných zariadení na ochranu obvodov. Chránia dvere, okná atď., reagujúc na ich otvorenie. Detektor K-2 2E je určený na zapustenú montáž, čo znamená, že jeho prvky sa umiestňujú na zatlačenie do adekvátne vytvorených otvorov v dreve alebo umelej hmote, napr. v ráme alebo okennom ráme. Produkt sa skladá z dvoch vodotesných častí: kontaktný snímač (magnetický) a magnet, ktoré by sa mali čelom dotýkať. Oddialenie jednej časti od druhej spôsobuje otvorenie obvodu snímača, čo je signalizované alarmom. Okrem toho má detektor 2 rezistory 1,1 k? prepojené s kontaktným spínačom v konfigurácii 2EOL. Umožňujú alarmovej centrále zistiť sabotáž detektora pozorovaním zmien odporu na vstupnej línii. Zariadenie je prispôsobené na spoluprácu s akoukoľvek alarmovou centrálou vybavenou vstupmi typu NC a tiež ako ovládací prvok v systémoch automatizácie.

Technické údaje:

• Maximálne spínacie napätie kontaktného spínača: 20 V
• Maximálny spínací prúd: 20 mA
• Minimálny počet spínaní pri zaťažení 20 V, 20 mA: 360 000
• Materiál kontaktov: Ru (ruténium)
• Vzdialenosť pre uzavretie kontaktov kontaktného spínača: 28 mm
• Vzdialenosť pre otvorenie kontaktov kontaktného spínača: 40 mm
• Parametrický odpor: 2 x 1100 ?
• Hmotnosť: 10g
