K-2 2E BR - Magnetický kontakt / Čelový kontaktron s 2 rezistormi 1,1k? - SATEL

Podrobný popis

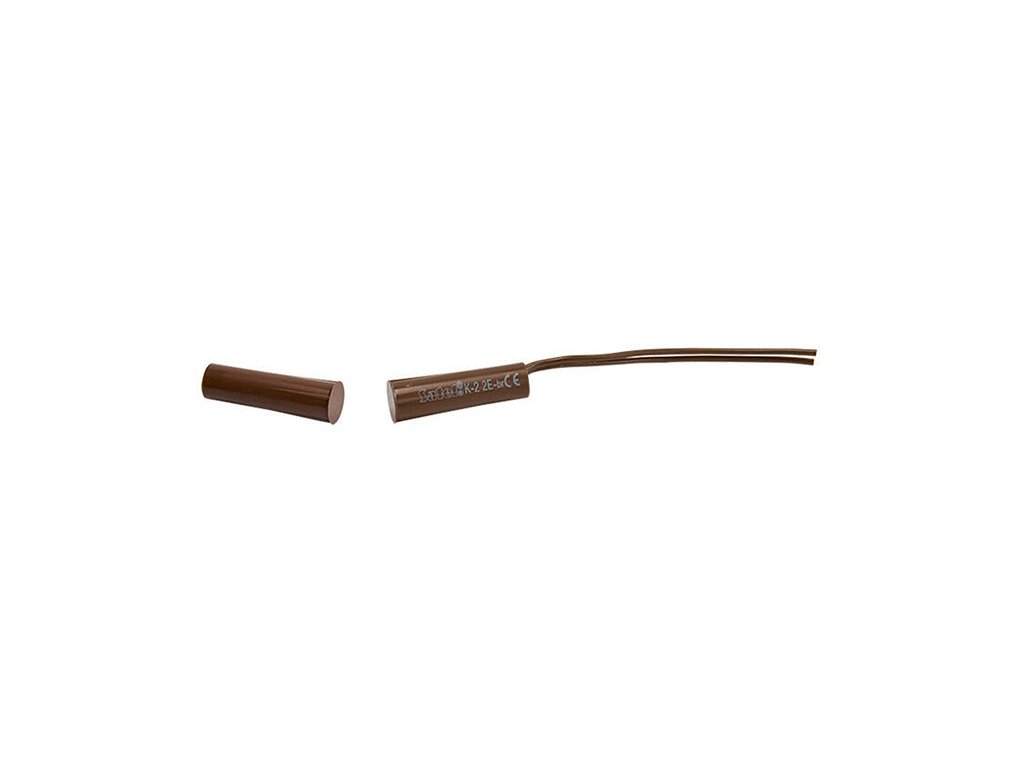

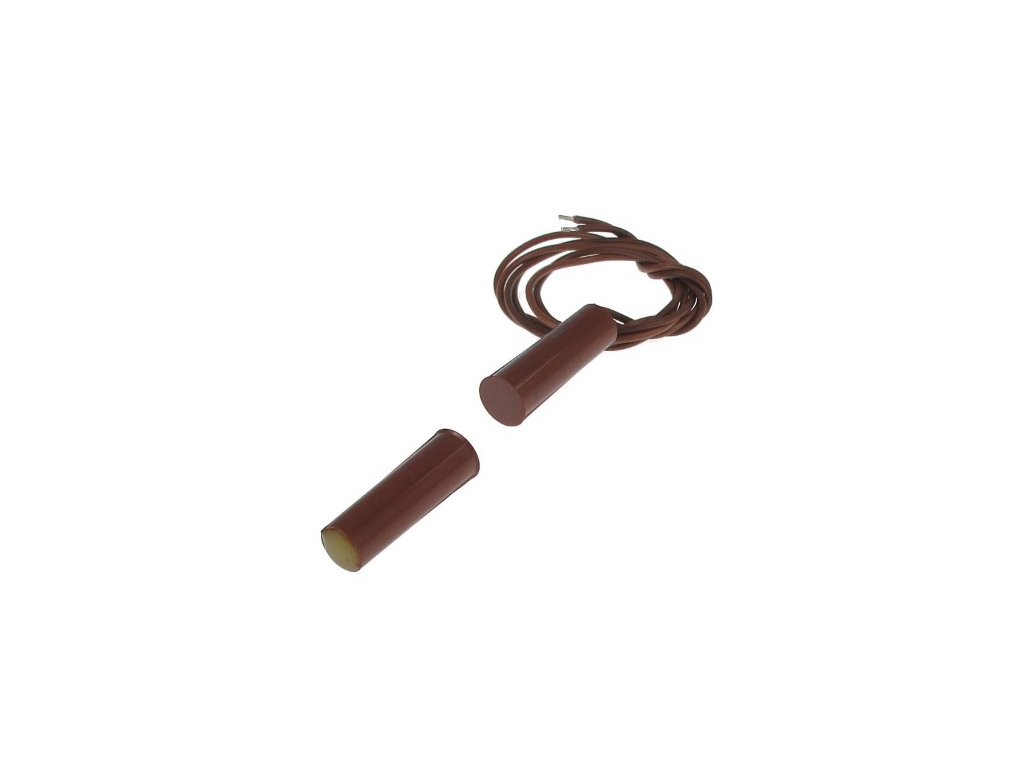

K-2 2E BR - Magnetický snímač / Čelný kontaktron s 2 rezistormi 1,1k? - SATEL

Magnetické snímače sú jednými zo základných zariadení ochrany obvodu. Zabezpečujú dvere, okná atď., reagujúc na ich otvorenie. Snímač K-2 2E BR je určený pre zapustenú montáž, to znamená, že jeho komponenty sa umiestňujú vtlačením do vhodne vytvorených otvorov v dreve alebo plastoch, napr. v rámoch dverí alebo okien. Produkt sa skladá z dvoch vodotesných častí: kontaktronového (magnetického) snímača a magnetu, ktoré by sa mali čelne dotýkať. Vzdialenie jednej časti od druhej spôsobí otvorenie obvodu snímača, signalizované alarmom. Okrem toho má snímač 2 rezistory 1,1 k? zapojené s kontaktronom v konfigurácii 2EOL. Umožňujú centrálnej jednotke alarmu zistiť sabotáž snímača sledovaním zmien odporu na vstupnej línii. Zariadenie je prispôsobené na spoluprácu s ľubovoľnou centrálnou jednotkou alarmu vybavenou vstupmi typu NC a taktiež ako ovládací prvok v automatizačných systémoch.

Technické údaje:

• Maximálne prepínacie napätie kontaktronu: 20 V
• Maximálny prepínací prúd: 20 mA
• Minimálny počet prepnutí pri zaťažení 20 V, 20 mA: 360 000
• Materiál kontaktov: Ru (Ruténium)
• Vzdialenosť zatvorenia kontaktov kontaktronu: 28 mm
• Vzdialenosť otvorenia kontaktov kontaktronu: 40 mm
• Parametrický odpor: 2 x 1100 ?
