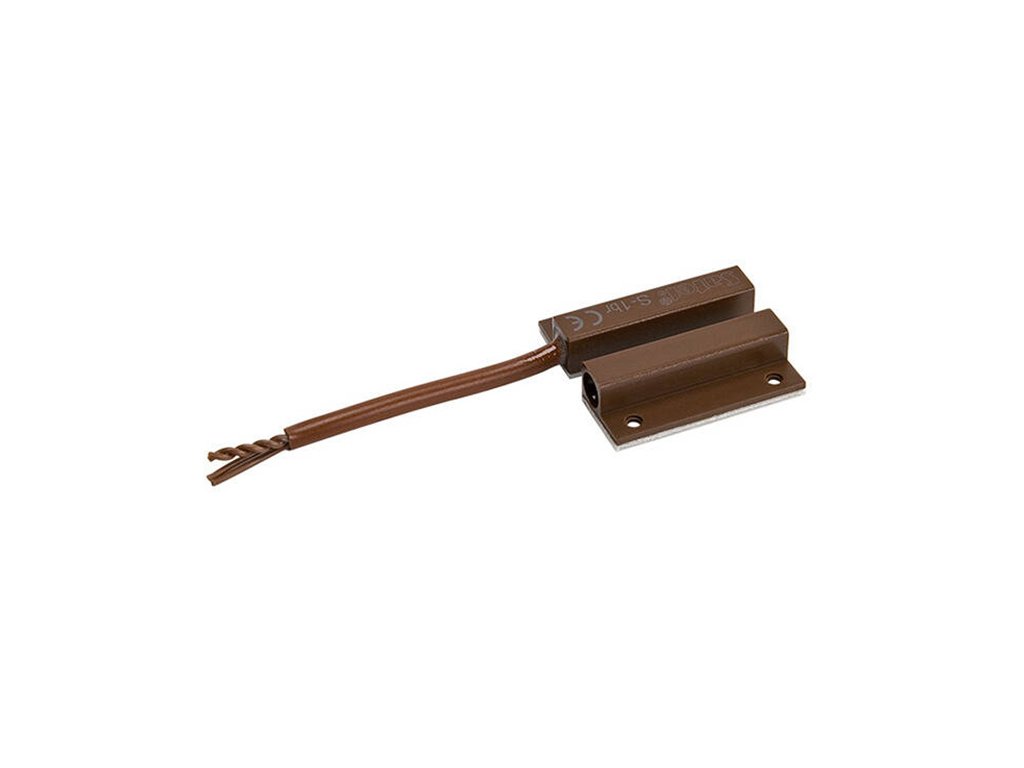

K-1 2E BR - Magnetický kontakt / Bočný kontaktron s 2 rezistormi 1,1k? - SATEL

Podrobný popis

K-1 2E BR - Magnetický snímač / Bočný kontaktron s 2 rezistormi 1,1k? - SATEL

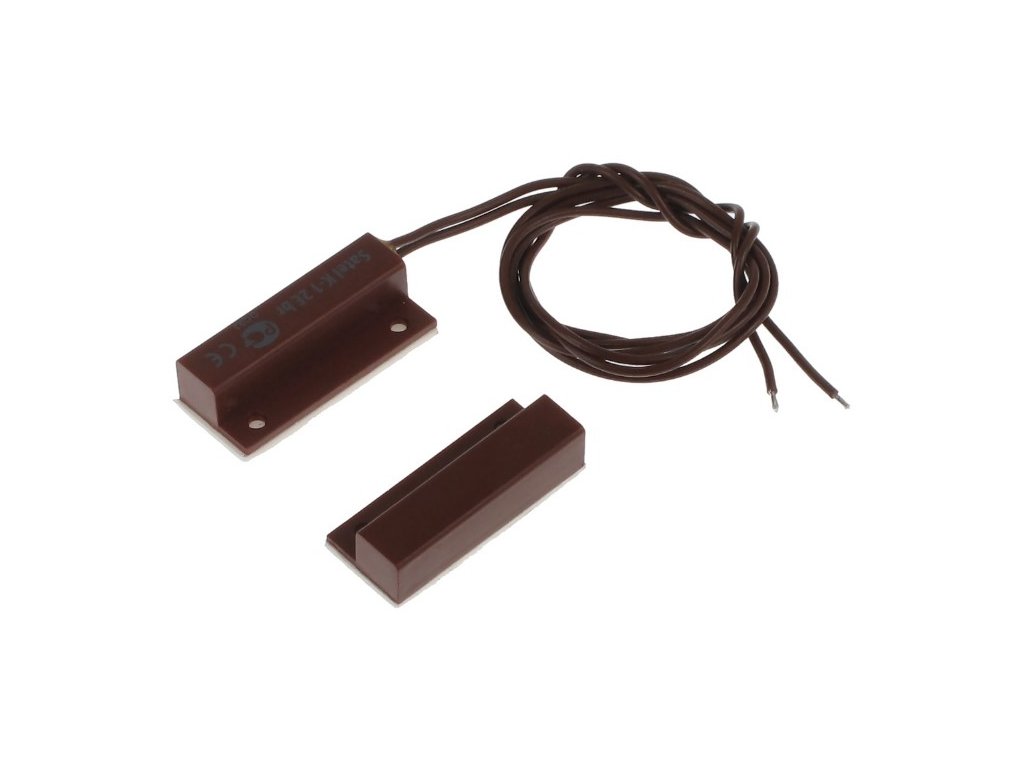

Magnetické snímače sú jedným zo základných zariadení na obvodovú ochranu. Chránia dvere, okná atď., reagujúc na ich otvorenie. Snímač K-1 2E je určený na povrchovú montáž pripevnením napr. na okenný rám alebo zárubňu. Produkt sa skladá z dvoch vodotesných častí: kontaktronového snímača (magnetického) a magneta, ktoré by mali byť bočne spojené. Oddialenie jednej časti od druhej spôsobí rozpojenie obvodu snímača, čo je signalizované alarmom. Okrem toho má snímač 2 rezistory 1,1 k? prepojené s kontaktronom v konfigurácii 2EOL. Umožňujú centrálnej alarmovej jednotke detekovať sabotáž snímača sledovaním zmien rezistancie na vstupnej línii. Zariadenie je prispôsobené na spoluprácu s akoukoľvek centrálnou alarmovou jednotkou vybavenou vstupmi typu NC a taktiež ako riadiaci prvok v automatizovaných systémoch.

Technické údaje:

• Maximálne spínacie napätie kontaktronu: 20 V
• Maximálny spínací prúd: 20 mA
• Minimálny počet spínaní pri zaťažení 20 V, 20 mA: 360 000
• Materiál kontaktov: Ru (Ruten)
• Vzdialenosť zatvorenia kontaktov kontaktronu: 18 mm
• Vzdialenosť otvorenia kontaktov kontaktronu: 28 mm
• Ohmický odpor: 2 x 1100 ?
• Hmotnosť: 10 g
