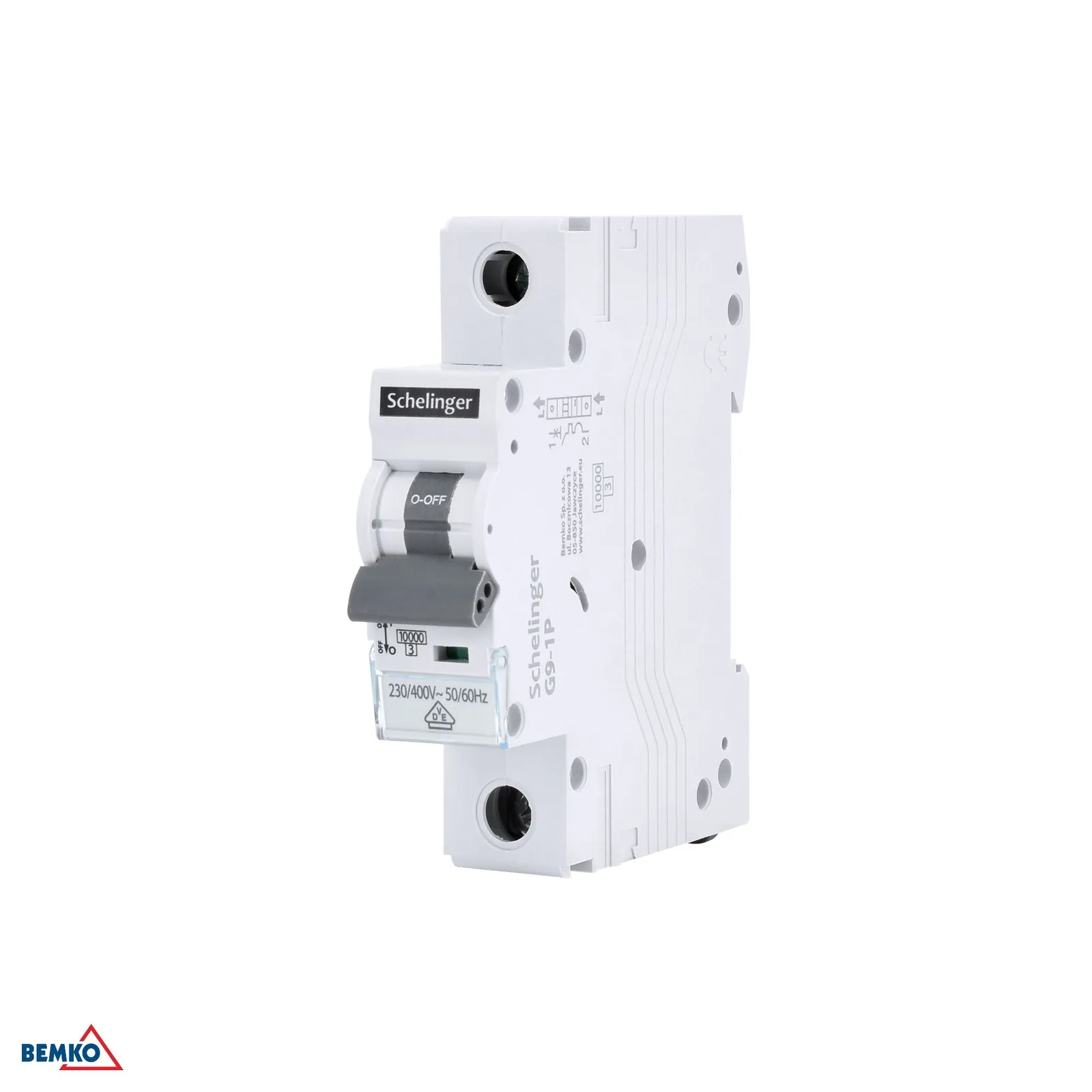

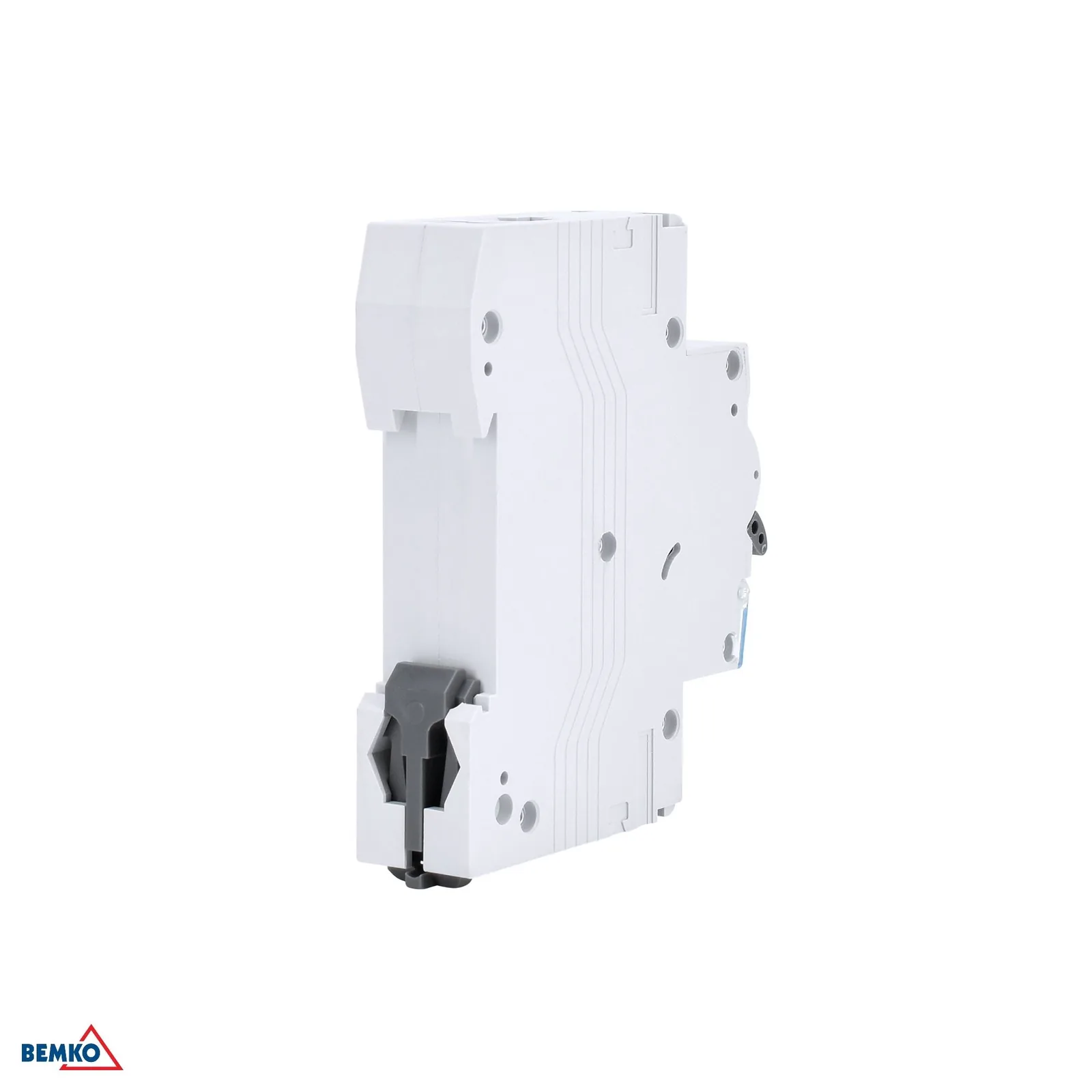

Jednopólový modulový istič C 20A 10 kA Schelinger BM-A02-G9-1P-C20

Podrobný popis

Jednopólový modulový istič C 20A 10 kA Schelinger BM-A02-G9-1P-C20

Jednopólový modulový istič Schelinger je určený na spoľahlivú ochranu elektrických obvodov pred nadprúdom a skratom. Vďaka charakteristike C je vhodný pre obvody s bežnými štartovacími prúdmi a v rozvádzači zaberá len jeden modul, takže šetrí miesto pri montáži.

• Menovitý prúd 20 A pre ochranu jedného obvodu
• Vypínacia schopnosť 10 kA pre vyššiu mieru ochrany
• Charakteristika C vhodná pre bežné záťažové obvody
• Modulové vyhotovenie na montáž do rozvádzača
• Kompaktná šírka 17,5 mm

Hlavné výhody

Istič je navrhnutý pre napätie 230/400 V AC pri frekvencii 50/60 Hz a má izolačné napätie 400 V. Jeho kompaktné rozmery uľahčujú osadenie do domových aj menších komerčných rozvádzačov. Ochrana krytia IP20 je vhodná pre montáž do uzavretých elektrických skríň.

• Menovité napätie 230/400 V~ 50/60 Hz
• Izolačné napätie Ui 400 V
• Prepätie Uimp 4 kV
• Krytie IP20 pre použitie v rozvádzači
• Prevádzková teplota od -5 °C do +30 °C

Použitie a kompatibilita

Tento modulový istič je určený na použitie v elektrických rozvádzačoch ako ochranný prvok jedného obvodu. Vhodný je tam, kde je potrebné spoľahlivo chrániť vedenie a spotrebiče pri menovitom prúde 20 A. Vďaka jednopólovému vyhotoveniu sa hodí pre jednoduché inštalácie s požiadavkou na úsporu miesta.

• Určený do modulových rozvádzačov
• Jednopólové vyhotovenie pre jeden chránený obvod
• Vhodný pre inštalácie s menovitým prúdom 20 A
• Kompatibilný s bežnými systémami 230/400 V~

Technické parametre

• Kartón: 120 ks
• Charakteristika: C
• Výška: 69 mm
• Izolačné napätie: Ui: 400 V
• Dĺžka: 81 mm
• Menovité napätie: Un: 230/400 V~ 50/60 Hz
• Počet modulov: 1
• Balenie: 12 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In: 20 A
• Vypínacia schopnosť pri skrate: Icn: 10 000 A
• Krytie: IP20
• Prepätie: Uimp: 4 kV
• Šírka: 17,5 mm
• Značka: Schelinger
