Jednopólový modulový istič 63A, charakteristika C, 6KA Schelinger BM-A02-G8-1P-C63

Podrobný popis

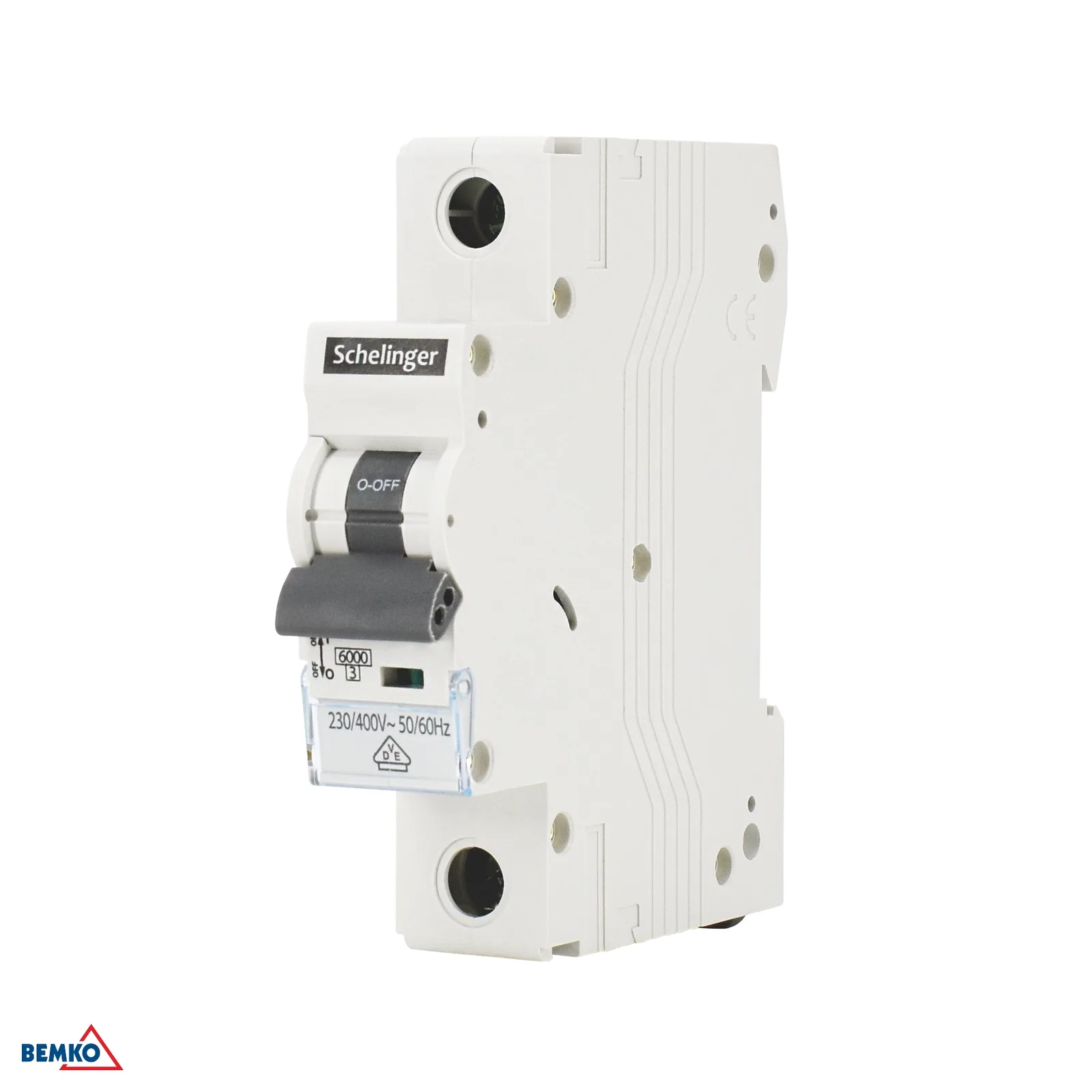

Jednopólový modulový istič 63A Schelinger BM-A02-G8-1P-C63

Modulový istič Schelinger BM-A02-G8-1P-C63 je určený na spoľahlivú ochranu elektrických rozvodov pred preťažením a skratom. Vďaka jednopólovému vyhotoveniu a šírke 1 modulu je vhodný do rozvádzačov, kde je dôležité úsporné umiestnenie a prehľadná montáž. Charakteristika C zodpovedá bežnému použitiu v okruhoch s vyšším rozbehovým prúdom.

• Menovitý prúd 63 A pre silnejšie jednofázové okruhy.
• Vypínacia schopnosť 6 kA pre bežné rozvodné aplikácie.
• Charakteristika C vhodná pre okruhy s vyšším nábehovým prúdom.
• Kompaktné modulové vyhotovenie so šírkou 1 modul.
• Určený do rozvádzača s krytím IP20.

Použitie a vlastnosti

Tento istič je vhodný na inštaláciu do domácich aj menších komerčných rozvádzačov, kde sa vyžaduje ochrana obvodov pri menovitom napätí 230/400 V AC 50/60 Hz. Menovité izolačné napätie Ui 400 V a rázové napätie Uimp 4 kV potvrdzujú jeho použitie v štandardných elektroinštaláciách. Pracovná teplota od -5 °C do +30 °C umožňuje nasadenie v bežných vnútorných podmienkach.

• Menovité napätie 230/400 V AC 50/60 Hz.
• Izolačné napätie Ui 400 V a rázové napätie Uimp 4 kV.
• Pracovná teplota od -5 °C do +30 °C.
• Jednoduchá montáž vďaka šírke 17,5 mm.
• Značka Schelinger.

Technické parametre

• Kartónové balenie: 120 ks
• Charakteristika: C
• Výška: 69 mm
• Menovité izolačné napätie: Ui 400 V
• Dĺžka: 81 mm
• Menovité napätie: Un 230/400 V ~ 50/60 Hz
• Počet modulov: 1
• Balenie: 12 ks
• Pracovná teplota: -5 °C až +30 °C
• Menovitý prúd: In 63 A
• Vypínacia schopnosť pri skrate: Icn 6000 A
• Stupeň krytia: IP20
• Rázové napätie: Uimp 4 kV
• Šírka: 17,5 mm
• Značka: Schelinger
