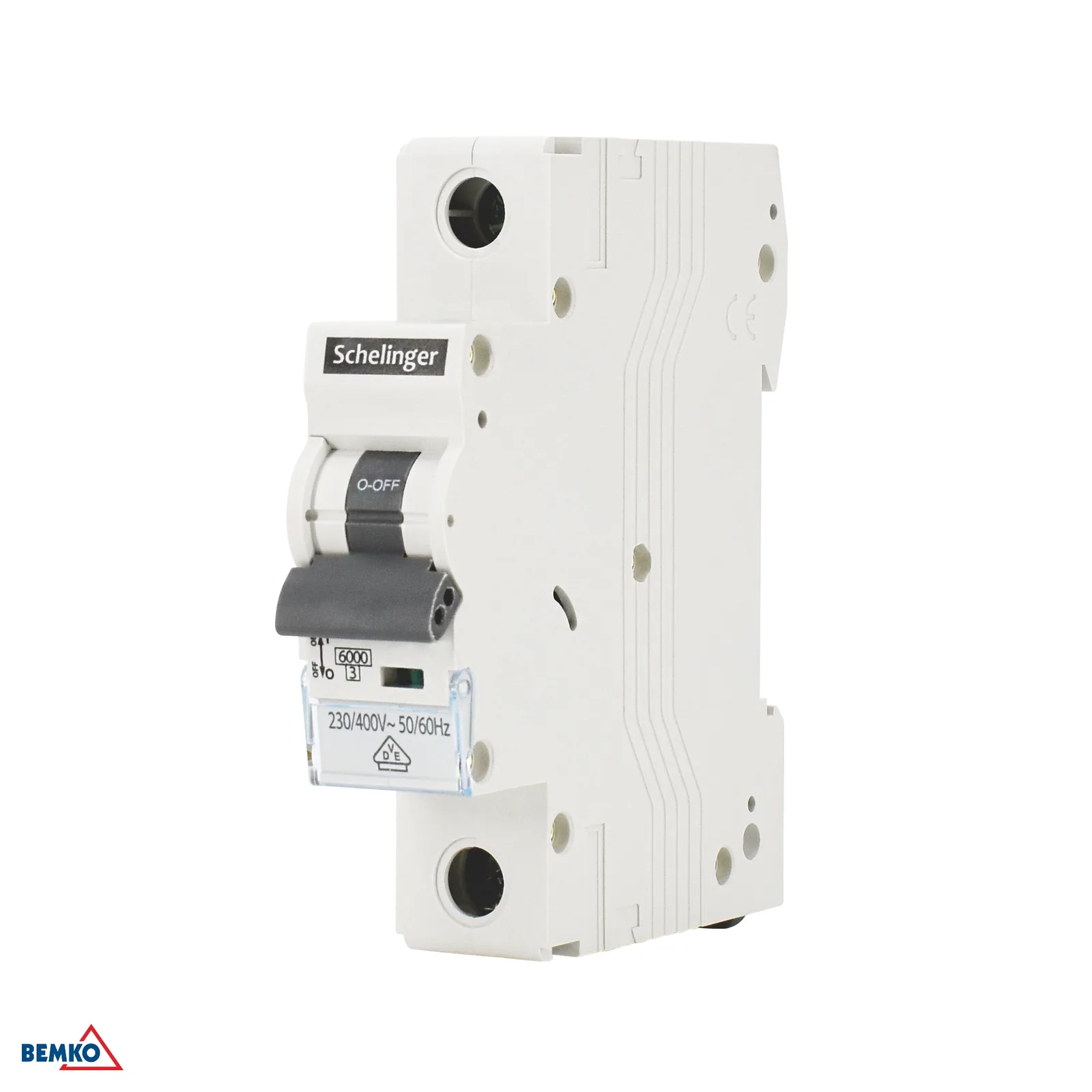

Jednopólový modulový istič 25A C 6KA Schelinger BM-A02-G8-1P-C25

Podrobný popis

Jednopólový modulový istič 25A C 6kA Schelinger BM-A02-G8-1P-C25

Jednopólový modulový istič Schelinger s menovitým prúdom 25 A je určený na spoľahlivú ochranu elektrických okruhov v rozvádzači. Vďaka charakteristike C je vhodný na okruhy s bežnými rozbehovými prúdmi a praktické modulové vyhotovenie zaberá len jeden modul. Kompaktné rozmery uľahčujú montáž do štandardných rozvádzačov a parametre ako vypínacia schopnosť 6 kA či menovité napätie 230/400 V~ 50/60 Hz potvrdzujú jeho použitie v bežných inštaláciách.

• Menovitý prúd 25 A pre bežné jednofázové okruhy.
• Charakteristika C vhodná tam, kde sa pri zapnutí objavujú vyššie rozbehové prúdy.
• Vypínacia schopnosť 6 kA pre spoľahlivú ochranu obvodu.
• Len 1 modul – úspora miesta v rozvádzači.
• Kompaktné rozmery na jednoduchú inštaláciu do modulových rozvádzačov.

Kľúčové výhody

Tento istič je navrhnutý pre prehľadnú a účinnú ochranu elektrickej inštalácie pred nadprúdom a skratom. Menovité izolačné napätie 400 V, impulzné napätie 4 kV a krytie IP20 zodpovedajú použitiu v interiéri a v rozvádzačových aplikáciách. Prevádzkový rozsah teploty od -5 °C do +30 °C podporuje bežné podmienky domových aj ľahkých komerčných inštalácií.

• Spoľahlivá ochrana proti preťaženiu a skratu.
• Určený do rozvádzačov s modulovým osadením.
• Krytie IP20 pre inštaláciu vnútri rozvádzača.
• Prevádzková teplota od -5 °C do +30 °C.
• Overená značka Schelinger.

Použitie a kompatibilita

Istič je vhodný na použitie v jednofázových aj trojfázových sústavách s menovitým napätím 230/400 V~ 50/60 Hz, pričom ide o jednopólové modulové vyhotovenie. Využitie nájde najmä v rozvádzačoch pre domové a podobné elektroinštalácie, kde je potrebné chrániť samostatný okruh s prúdom do 25 A. Pri montáži treba počítať so šírkou 17,5 mm a výškou 69 mm, čo zodpovedá jednému modulovému miestu.

• Kompatibilný s modulovými rozvádzačmi pre 1 modul.
• Vhodný na ochranu samostatného obvodu do 25 A.
• Použitie pri napätí 230/400 V~ 50/60 Hz.
• Kompaktná šírka 17,5 mm pre štandardné DIN lišty.
• Jednopólové vyhotovenie pre jednoduché zapojenie.

Technické parametre

• Kartón: 120 ks
• Charakteristika: C
• Výška: 69 mm
• Menovité izolačné napätie: Ui 400 V
• Dĺžka: 81 mm
• Menovité napätie: Un 230/400 V~ 50/60 Hz
• Počet modulov: 1
• Balenie: 12 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: 25 A
• Vypínacia schopnosť pri skrate: Icn 6000 A
• Stupeň krytia (IP): IP20
• Impulzné napätie: Uimp 4 kV
• Šírka: 17,5 mm
• Značka: Schelinger
