Jednopólový modulový istič 20A, charakteristika B, 6 kA, Schelinger BM-A02-G8-1P-B20

Podrobný popis

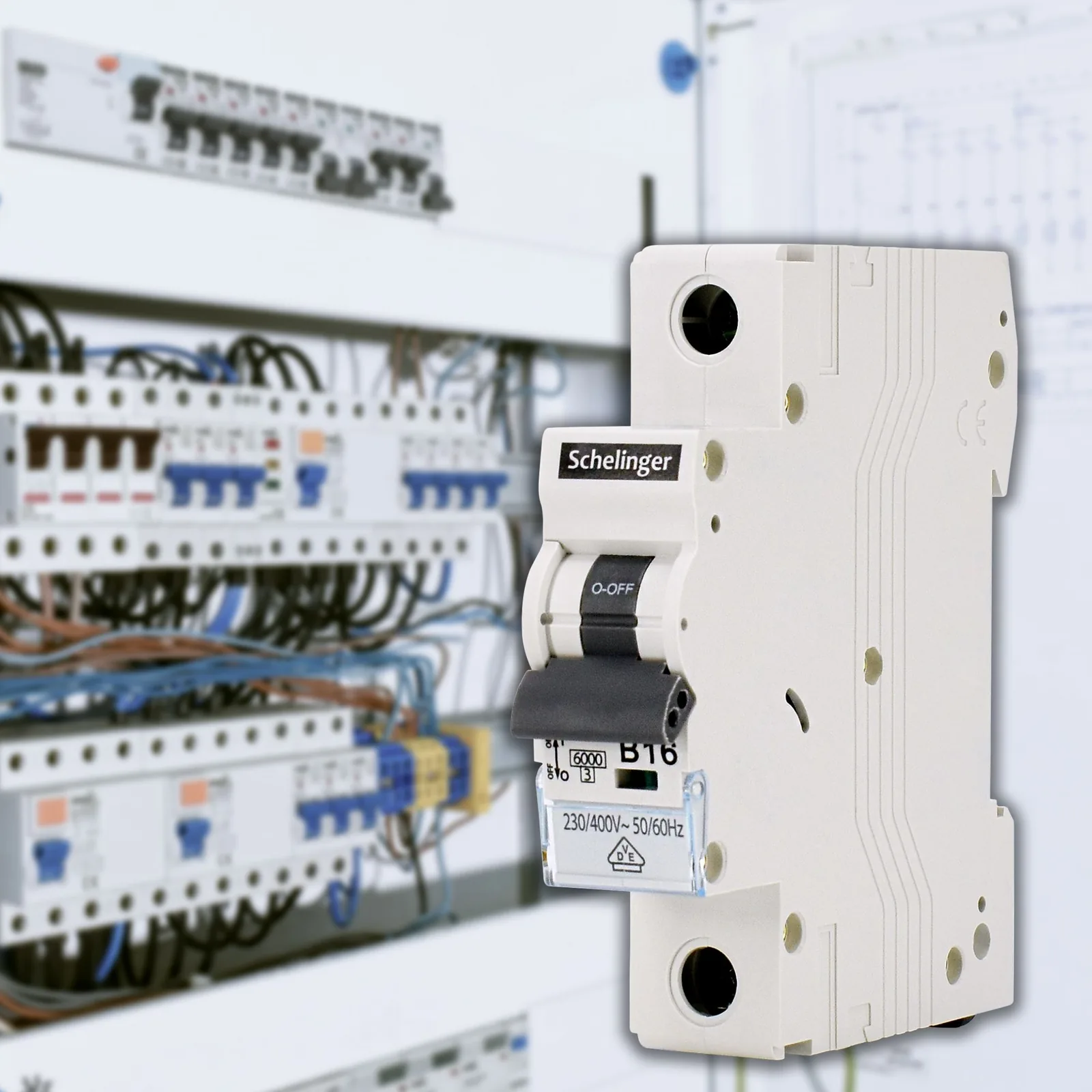

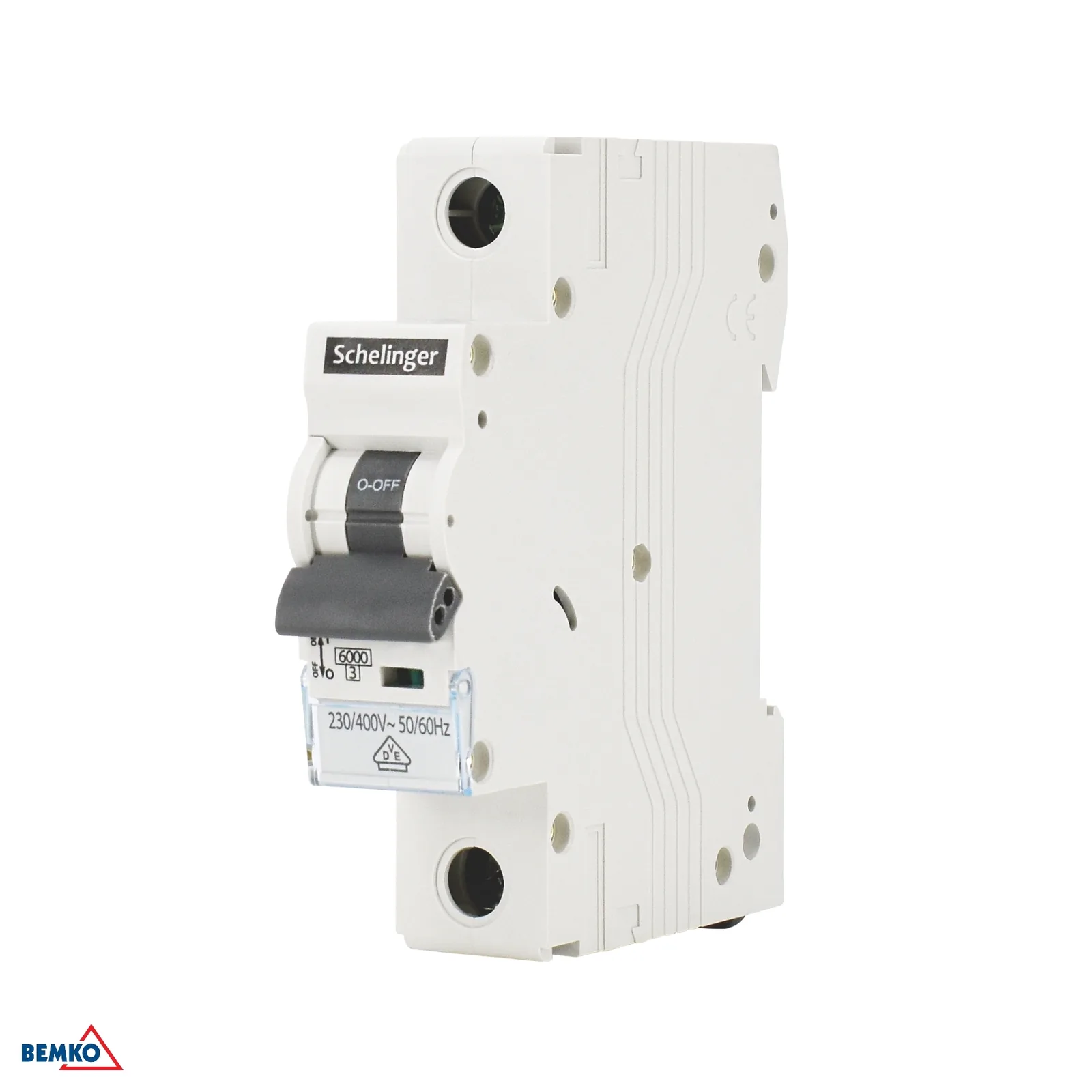

Jednopólový modulový istič 20A Schelinger BM-A02-G8-1P-B20

Jednopólový modulový istič Schelinger s prúdovým zaťažením 20 A je určený na spoľahlivé istenie elektrických obvodov v rozvádzačoch. Vďaka charakteristike B je vhodný najmä pre bežné obvody s nižšími nábehovými prúdmi, kde pomáha chrániť vedenie pred preťažením a skratom. Kompaktné 1-modulové vyhotovenie šetrí miesto na DIN lište a uľahčuje montáž v menších aj štandardných rozvádzačoch.

• Menovitý prúd 20 A pre bežné jednofázové obvody
• Vypínacia charakteristika B pre rýchlu ochranu citlivejších obvodov
• Vypínacia schopnosť 6 kA pre spoľahlivé istenie pri skrate
• Šírka len 17,5 mm – zaberie 1 modul v rozvádzači
• Určený na menovité napätie 230/400 V~ 50/60 Hz

Hlavné výhody

Tento istič je vhodnou voľbou všade tam, kde potrebujete prehľadné a priestorovo úsporné istenie elektrického okruhu. Nízke modulové prevedenie pomáha efektívne využiť miesto v rozvádzači, zatiaľ čo parametre ako 6 kA skratová vypínacia schopnosť a prepäťová odolnosť 4 kV podporujú bezpečnú prevádzku v domácich aj technických inštaláciách.

• Úsporné riešenie s jedným modulom
• Vhodný do rozvádzačov pre domácnosti aj menšie inštalácie
• Pomáha chrániť elektrický obvod pri preťažení a skrate
• Prehľadné technické parametre pre jednoduchý výber

Použitie a kompatibilita

Istič je určený na montáž do rozvádzača na DIN lištu ako súčasť elektroinštalácie. Využijete ho pri istení jednofázových aj bežných sieťových obvodov v rámci menovitých parametrov 230/400 V~ 50/60 Hz. Kompaktné vyhotovenie s šírkou 17,5 mm je vhodné tam, kde je potrebné šetriť miesto.

• Montáž do rozvádzača na DIN lištu
• Kompatibilný s inštaláciami s menovitým napätím 230/400 V~ 50/60 Hz
• Vhodný pre okruhy s menovitým prúdom 20 A
• Prevádzka v rozsahu teplôt od -5 °C do +30 °C

Technické parametre

• Kartón: 120 ks
• Charakteristika vypínania: B
• Výška: 69 mm
• Izolačné napätie: Ui: 400 V
• Dĺžka: 81 mm
• Menovité napätie: Un: 230/400 V~ 50/60 Hz
• Počet modulov: 1
• Balenie: 12 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In: 20 A
• Skratová vypínacia schopnosť: Icn: 6000 A
• Stupeň krytia (IP): IP20
• Prepäťová odolnosť: Uimp: 4 kV
• Šírka: 17,5 mm
• Značka: Schelinger
