Jednopólový istič Schelinger B 50A BM-A02-G7-1P-B50

Podrobný popis

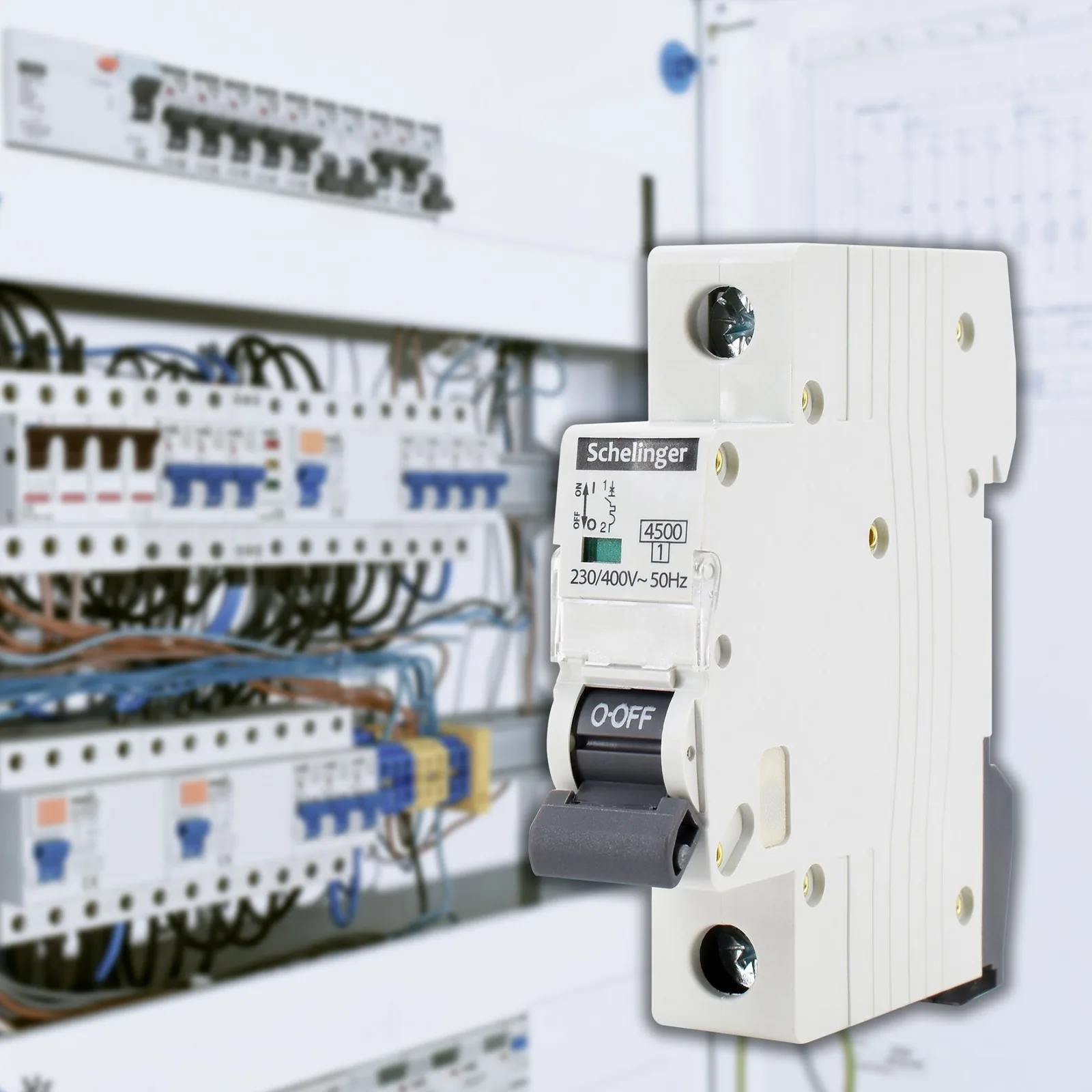

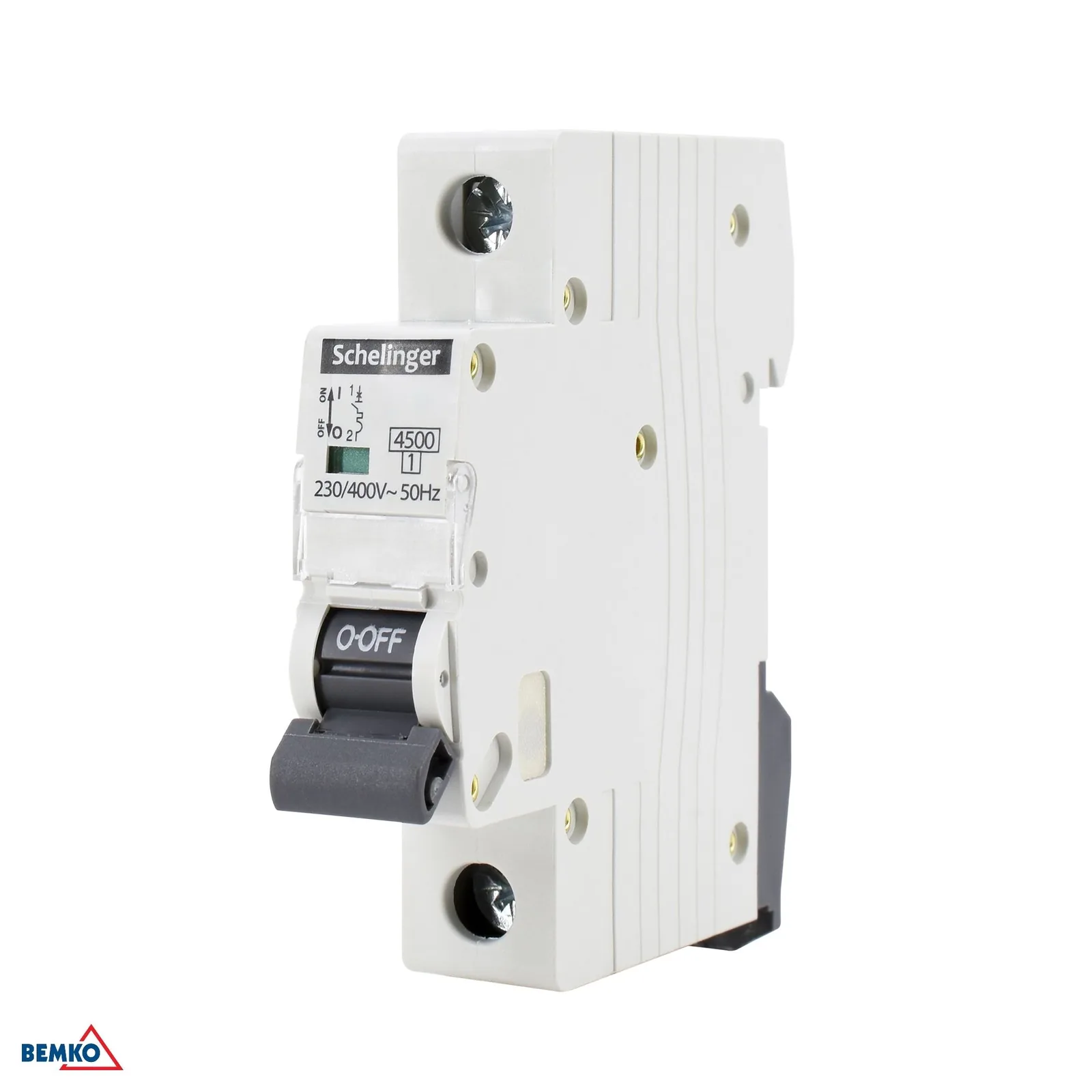

Jednopólový istič Schelinger B 50 A – spoľahlivá ochrana elektrického okruhu

Jednopólový istič Schelinger B 50 A je modulový istič určený na montáž do rozvádzača na DIN lištu 35 mm. Slúži na ochranu elektrického obvodu pred nadprúdom a skratom, pričom vyhotovenie s charakteristikou B je vhodné pre bežné okruhy s nižšími rozbehovými prúdmi. Vďaka kompaktnému 1-modulovému vyhotoveniu zaberá v rozvádzači minimum miesta a hodí sa tam, kde je dôležitá prehľadná a úsporná inštalácia.

• Menovitý prúd 50 A pre spoľahlivú ochranu obvodu
• Charakteristika B pre bežné ističové okruhy
• Montáž na DIN lištu 35 mm
• Kompaktné 1-modulové vyhotovenie
• Vypínacia schopnosť 4 500 A
• Pre jednofázové aj trojfázové napájanie podľa zapojenia

Praktické použitie a montáž

Tento istič je určený na inštaláciu do elektroinštalačných rozvádzačov a ovládacích skríň. Menovité napätie 230/400 V~ 50/60 Hz, izolačné napätie 415 V a prepäťová odolnosť 4 kV potvrdzujú použitie v bežných sieťových podmienkach. Stupeň krytia IP20 zodpovedá vnútornému použitiu v rozvádzači. Prevádzkový rozsah od -5 °C do +30 °C pomáha pri štandardných podmienkach inštalácie.

• Vhodný do rozvádzačov a ovládacích skríň
• Napájanie 230/400 V~ 50/60 Hz
• Izolačné napätie Ui 415 V
• Prepäťová odolnosť Uimp 4 kV
• Stupeň krytia IP20
• Prevádzková teplota od -5 °C do +30 °C

Technické parametre

• Značka: Schelinger
• Typ: jednopólový istič
• Charakteristika: B
• Menovitý prúd: 50 A
• Menovité napätie: 230/400 V~ 50/60 Hz
• Izolačné napätie: Ui: 415 V
• Prepäťová odolnosť: Uimp: 4 kV
• Vypínacia schopnosť pri skrate: Icn: 4 500 A
• Počet modulov: 1
• Šírka: 17,5 mm
• Výška: 69 mm
• Dĺžka: 81 mm
• Montáž: na DIN/TH/THS lištu 35 mm
• Stupeň krytia: IP20
• Prevádzková teplota: -5 °C až +30 °C
• Balenie: 12 ks
• Kartón: 120 ks
