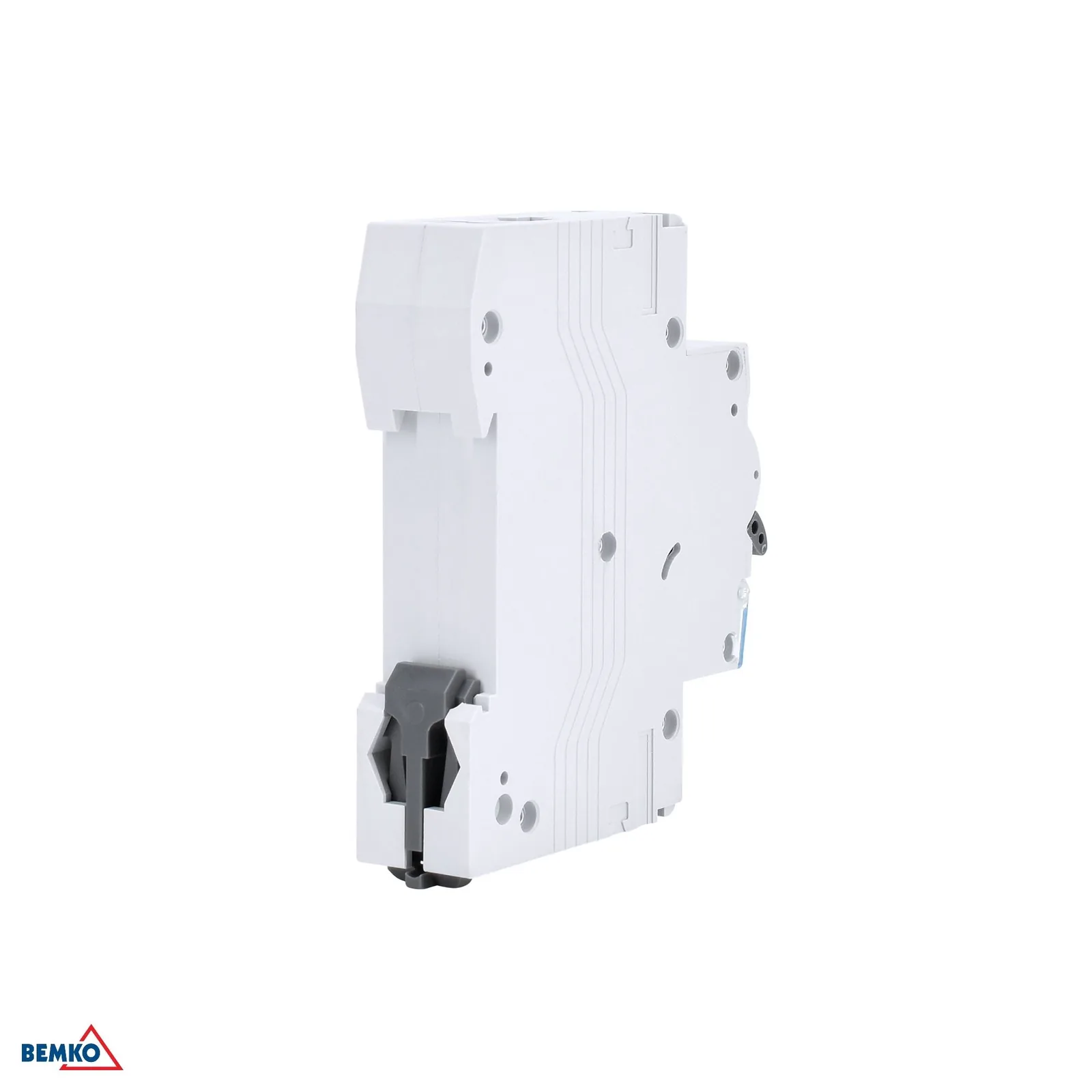

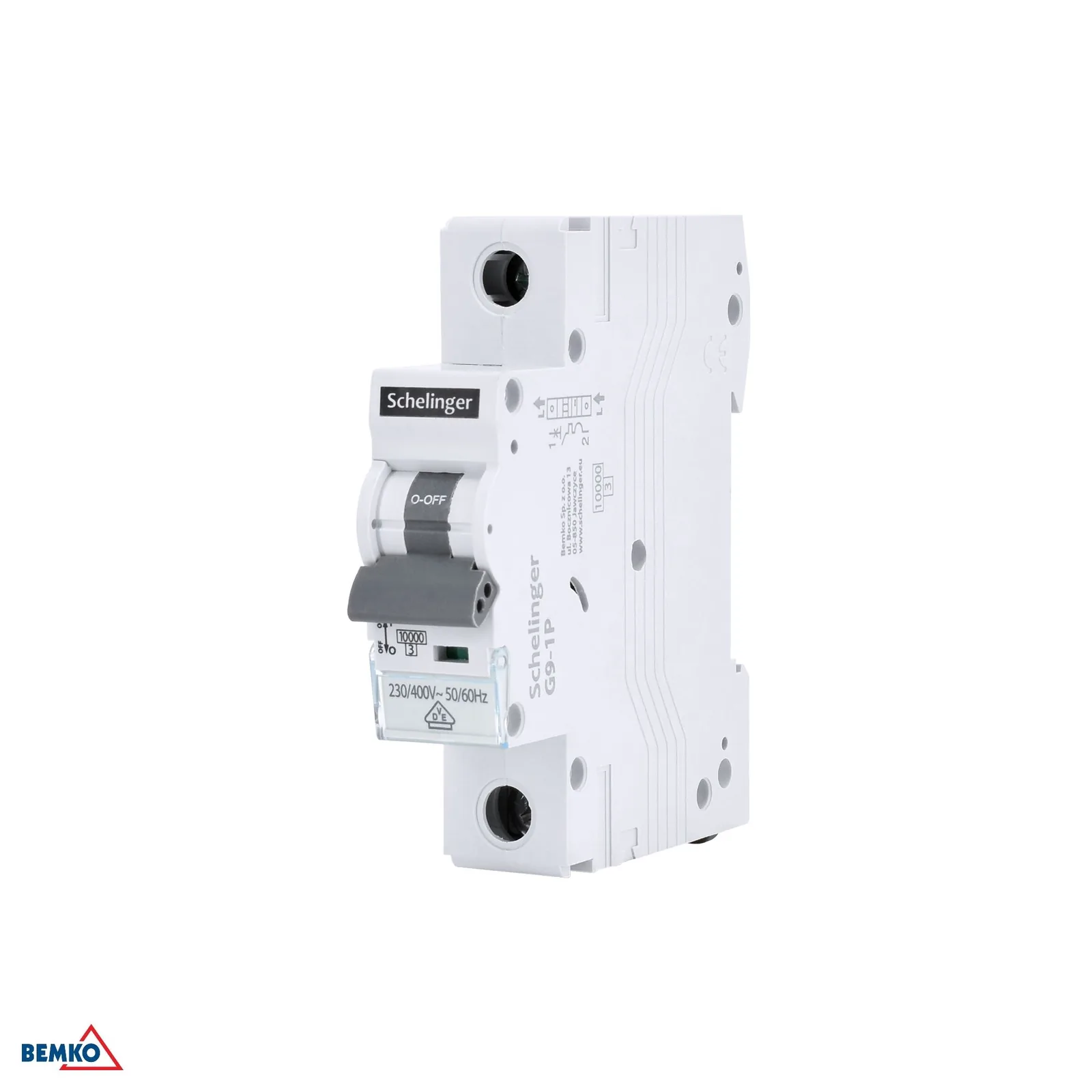

Jednopólový istič 25A charakteristika B 10 kA Schelinger BM-A02-G9-1P-B25

Podrobný popis

Jednopólový istič 25A Schelinger BM-A02-G9-1P-B25

Jednopólový istič Schelinger s menovitým prúdom 25 A je určený na spoľahlivú ochranu elektrických okruhov v rozvodoch 230/400 V. Vyznačuje sa vypínacou charakteristikou B, ktorá je vhodná pre bežné obvody s nižšími rozbehovými prúdmi. Vďaka skratovej vypínacej schopnosti 10 kA ponúka vysokú úroveň ochrany pri poruchových stavoch v elektroinštalácii. Kompaktné modulové vyhotovenie na DIN lištu šetrí miesto v rozvádzači a uľahčuje montáž.

• Menovitý prúd 25 A pre bežné jednofázové aj ďalšie obvody podľa návrhu inštalácie.
• Vypínacia charakteristika B pre štandardné zaťaženie s nižšími nábehovými prúdmi.
• Skratová vypínacia schopnosť 10 kA pre vyššiu mieru ochrany.
• Úzky modul s šírkou 17,5 mm vhodný do rozvádzača.
• Určený pre menovité napätie 230/400 V AC, 50/60 Hz.
• Stupeň krytia IP20 pre montáž do uzavretého rozvádzača.

Použitie a kompatibilita

Istič je vhodný do domových aj menších komerčných rozvádzačov, kde je potrebná ochrana proti preťaženiu a skratom. Svojím modulovým vyhotovením pre 1 modul sa hodí na bežnú DIN lištu a nezaberá zbytočne veľa miesta. Pri návrhu inštalácie zodpovedá technickým parametrom pre napätie 230/400 V a rozsah prevádzkových teplôt od -5 °C do +30 °C.

• Kompatibilný s modulovými rozvádzačmi na DIN lištu.
• Vhodný pre inštalácie s menovitým napätím 230/400 V a frekvenciou 50/60 Hz.
• Prevádzkový rozsah teplôt: -5 °C až +30 °C.
• Kompaktná dĺžka 81 mm a výška 69 mm pre jednoduché osadenie.

Technické parametre

• Značka: Schelinger
• Kartón: 120
• Charakteristika: B
• Stupeň krytia: IP20
• Výška: 69 mm
• Izolačné napätie: Ui: 400 V
• Dĺžka: 81 mm
• Menovité napätie: Un: 230/400 V~ 50/60 Hz
• Počet modulov: 1
• Prevádzková teplota: -5 °C / +30 °C
• Balenie: 12
• Menovitý prúd: In: 25 A
• Vypínacia schopnosť pri skrate: Icn: 10000 A
• Prepätie: Uimp: 4 kV
• Šírka: 17,5 mm
