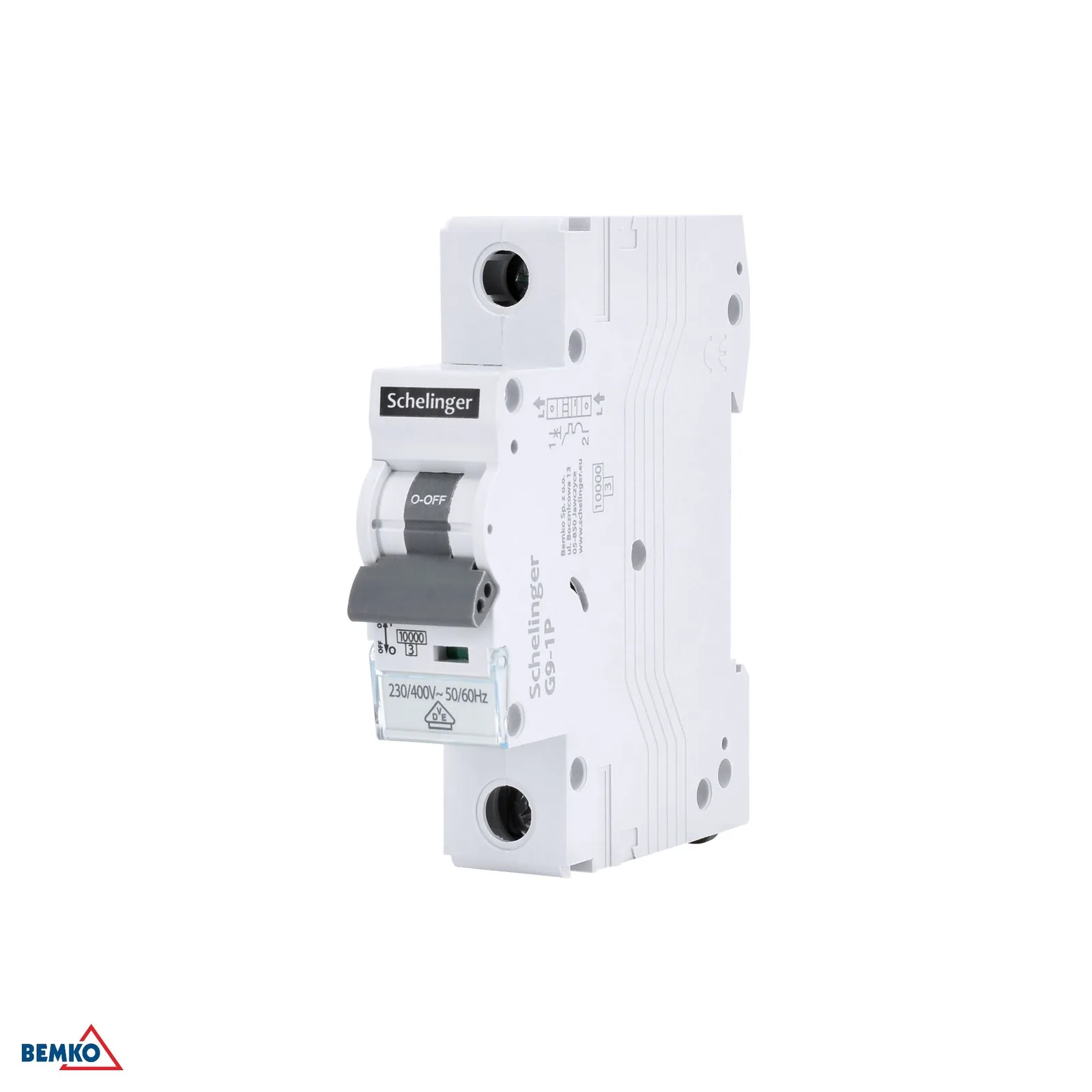

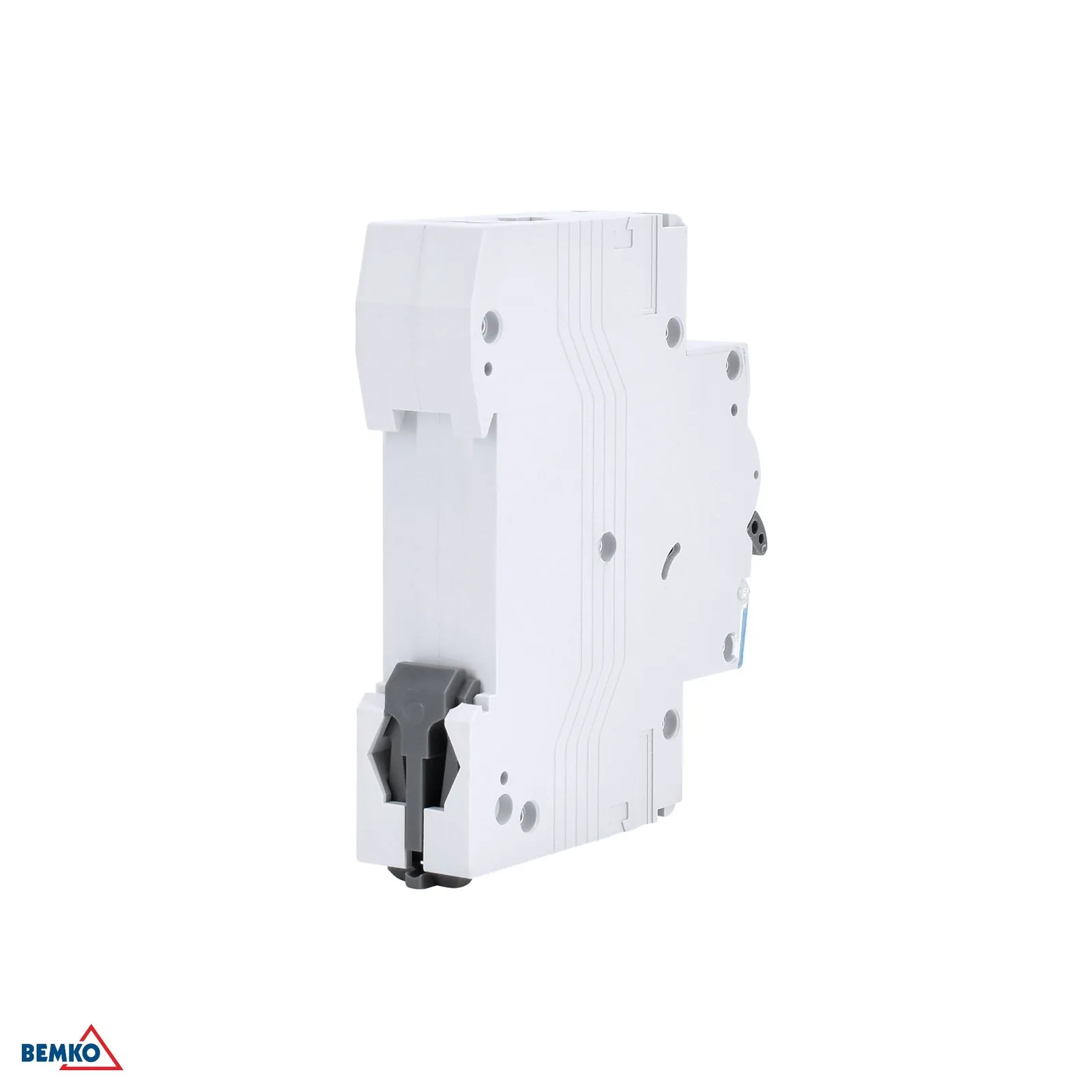

Istič 10A jednopólový charakteristika B 10 kA Schelinger BM-A02-G9-1P-B10

Podrobný popis

Istič 10A jednopólový, charakteristika B, 10 kA Schelinger BM-A02-G9-1P-B10

Jednopólový modulový istič Schelinger s menovitým prúdom 10 A je určený na spoľahlivú ochranu elektrických obvodov pred preťažením a skratom. Vďaka charakteristike B je vhodný najmä pre bežné rezistívne a osvetľovacie obvody, kde zabezpečí rýchlu a citlivú reakciu pri poruchovom prúde. Kompaktné vyhotovenie na 1 modul a šírka 17,5 mm uľahčujú montáž do rozvádzača na DIN lištu.

• Menovitý prúd 10 A pre bežné jednofázové obvody.
• Vypínacia schopnosť 10 kA pre vyššiu úroveň ochrany pri skrate.
• Charakteristika B vhodná pre obvody s nižšími nábehovými prúdmi.
• Kompaktné 1-modulové vyhotovenie šetrí miesto v rozvádzači.
• Použitie v sieťach 230/400 V pri frekvencii 50/60 Hz.

Použitie a kompatibilita

Tento istič je vhodný do domových aj menších komerčných rozvádzačov, kde je potrebné samostatne chrániť jeden elektrický okruh. Uplatní sa najmä pri osvetľovacích vetvách, zásuvkových okruhoch s nižším zaťažením a ďalších bežných inštaláciách podľa projektového návrhu elektroinštalácie.

• Jednopólové zapojenie pre jeden chránený obvod.
• Montáž do rozvádzača s priestorom pre 1 modul.
• Prevádzka v rozsahu teplôt od -5 °C do +30 °C.
• Krytie IP20 určené na montáž do uzavretých rozvádzačov.
• Menovité izolačné napätie Ui 400 V a rázové napätie Uimp 4 kV.

Technické parametre

• Značka: Schelinger
• EAN: 5900280980212
• Menovitý prúd: 10 A
• Charakteristika: B
• Menovité napätie: 230/400 V~ 50/60 Hz
• Počet modulov: 1
• Balenie: 12 ks
• Prevádzková teplota: -5 °C až +30 °C
• Vypínacia schopnosť pri skrate: 10 kA
• Stupeň krytia (IP): IP20
• Rázové napätie: Uimp 4 kV
• Šírka: 17,5 mm
• Kartón: 120 ks
• Výška: 69 mm
• Menovité izolačné napätie: Ui 400 V
• Dĺžka: 81 mm
