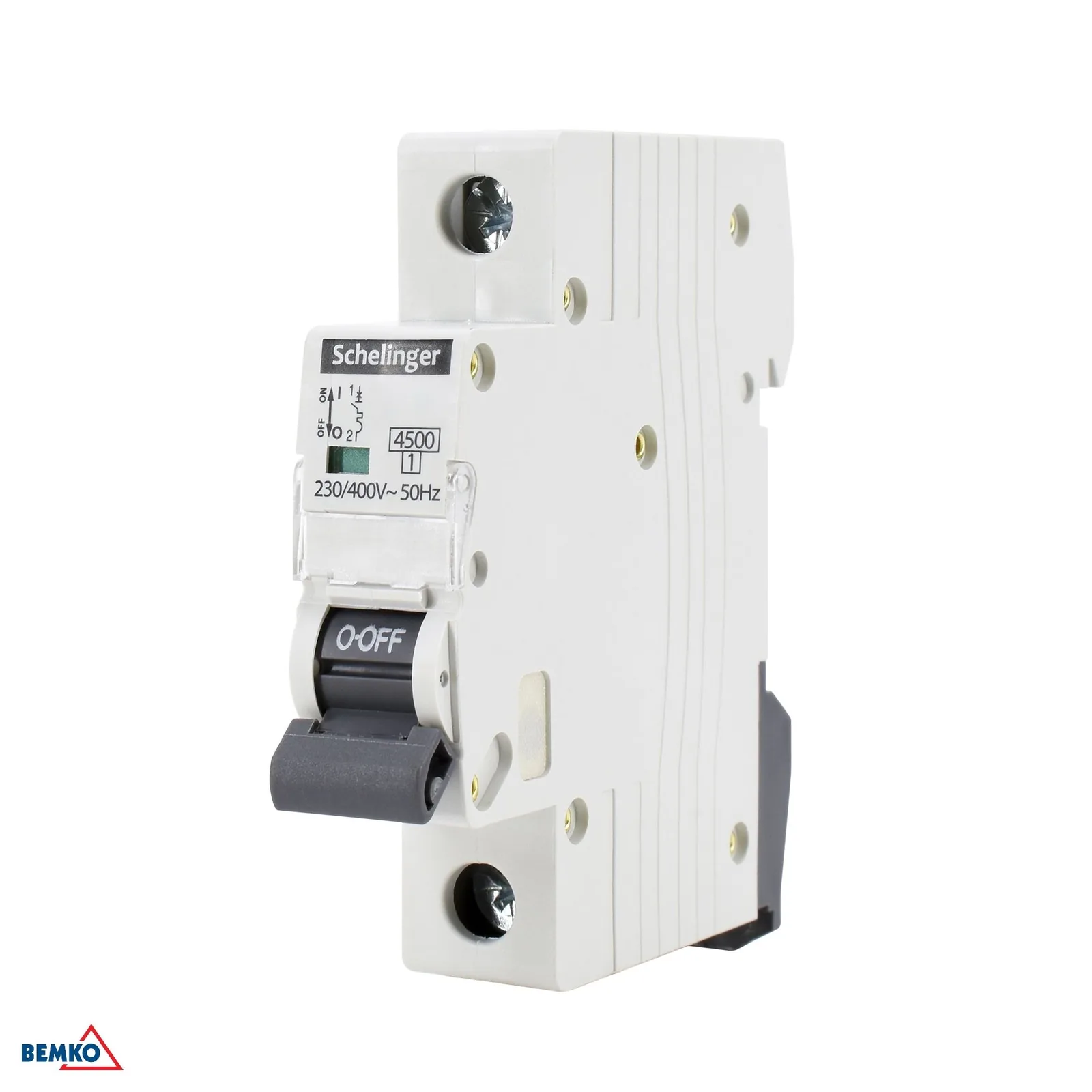

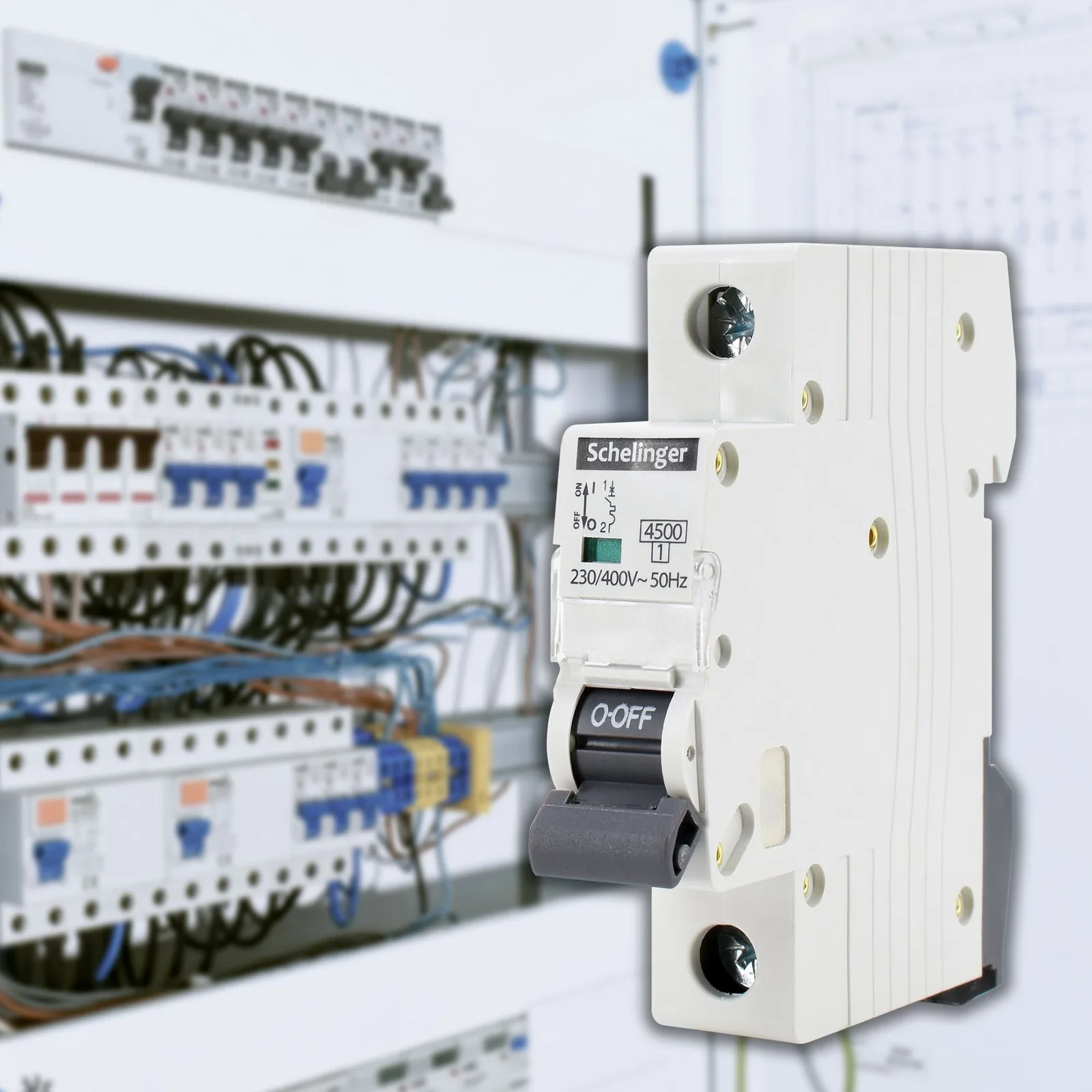

Istič 1-pólový 63A, charakteristika C, modulový na DIN lištu BM-A02-G7-1P-C63

Podrobný popis

Istič 1-pólový 63 A, charakteristika C, modulové vyhotovenie na DIN lištu

Jednopólový modulový istič 63 A značky Schelinger je určený na spoľahlivú ochranu elektrických obvodov pred preťažením a skratom. Vďaka charakteristike C je vhodný pre obvody s vyššími rozbehovými prúdmi a kompaktné 1-modulové vyhotovenie šetrí miesto v rozvádzači.

• Menovitý prúd 63 A pre bežné aj výkonnejšie okruhy.
• Charakteristika C na použitie v obvodoch s vyššími zapínacími prúdmi.
• Šírka iba 17,5 mm, teda 1 modul do rozvádzača.
• Montáž na DIN/TH/THS lištu 35 mm.
• Vypínacia schopnosť pri skrate 4,5 kA.
• Vhodné pre menovité napätie 230/400 V~ 50/60 Hz.

Hlavné výhody

Tento modulový istič je praktickým riešením pre domové aj menšie komerčné inštalácie, kde je dôležitá spoľahlivá ochrana a prehľadné usporiadanie v rozvádzači. Pri napäťovej odolnosti 415 V a rázovej odolnosti 4 kV ponúka stabilné technické parametre pre bežné elektrické rozvody.

• Kompaktné vyhotovenie pre úsporu miesta v rozvádzači.
• Spoľahlivá ochrana obvodu pri preťažení a skrate.
• Jednoduchá montáž na štandardnú 35 mm lištu.
• Stupeň krytia IP20 pre inštaláciu do rozvádzača.
• Prevádzková teplota od -5 °C do +30 °C.

Použitie a kompatibilita

Istič je určený na montáž do rozvádzačov s DIN/TH/THS lištou 35 mm. Hodí sa ako ochranný prvok pre jeden elektrický okruh v inštaláciách s menovitým napätím 230/400 V~. Vďaka charakteristike C je vhodný najmä tam, kde sa očakáva krátkodobý vyšší rozbehový prúd.

• Kompatibilný s rozvádzačmi pre montáž na DIN/TH/THS lištu 35 mm.
• Určený pre jeden modulový priestor v rozvádzači.
• Vhodný pre jednofázové aj trojfázové napäťové sústavy podľa menovitého napätia 230/400 V~.
• Vhodný na istenie obvodov s vyššími štartovacími prúdmi vďaka charakteristike C.

Technické parametre

• Značka: Schelinger
• EAN: 5900280954220
• Menovitý prúd: 63 A
• Charakteristika: C
• Menovité napätie: 230/400 V~ 50/60 Hz
• Izolačné napätie: Ui: 415 V
• Napäťová odolnosť: Uimp: 4 kV
• Vypínacia schopnosť pri skrate: Icn: 4500 A
• Počet modulov: 1
• Šírka: 17,5 mm
• Výška: 69 mm
• Dĺžka: 81 mm
• Spôsob montáže: na DIN/TH/THS lištu 35 mm
• Stupeň krytia: IP20
• Prevádzková teplota: -5 °C až +30 °C
• Energetická obmedzovacia trieda: 1
• Balenie: 12 ks
• Kartón: 120 ks
