IPUPS?9?11?F - Sada vyrovnávacej pamäte pre 9 IP kamier, PoE prepínač so zdrojom v skrinke, Dlhý dosah - ATTE
Kód: EC-21602Súvisiaci tovar
Podrobný popis
Sada vyrovnávacieho napájania pre 9 IP kamier, IPUPS?9?11?F - ATTE
IPUPS?9?11?F je sada určená pre vyrovnávacie napájanie priemyselných IP kamer - maximálne 5 IP kamer . Je to pohodlné riešenie problému centrálneho napájania monitorovacích kamier, určené aj pre spoluprácu s inými sieťovými zariadeniami napájanými štandardom PoE 802.3at/af a PoE PASSIVE . Režim LONG RANGE umožňuje zväčšiť dosah prenosu až na 280m pomocou štandardnej sieťovej krútenej dvojlinky UTP. Elektronické ochrany výstupov PoE zaručujú kontinuitu práce celého systému počas skratu alebo preťaženia jednotlivých napájacích vetiev a následne automatický návrat napätia po odstránení poruchy.

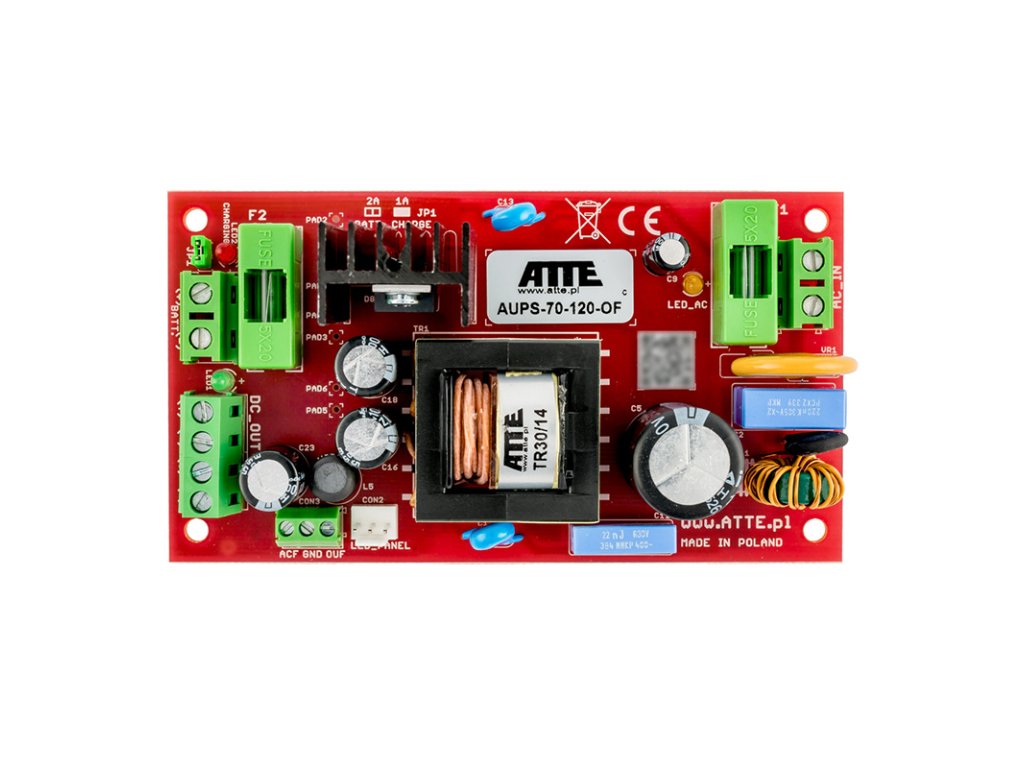

Sieťový vyrovnávací napájací zdroj AUPS?70?120?OF určený pre napájanie zariadení CCTV systémov alebo systémov kontroly prístupu. Zariadenie je ideálnym riešením problému vyrovnávacieho napájania kamier a iných monitorovacích zariadení, ktoré vyžadujú bezporuchové napájanie. Napájací zdroj umožňuje tvorbu rozptýlených monitorovacích systémov s centrálnym vyrovnávacím napájaním. Jeho obvody sú prispôsobené pre prácu s kyselinovo-olovenými alebo suchými typu SLA akumulátormi.

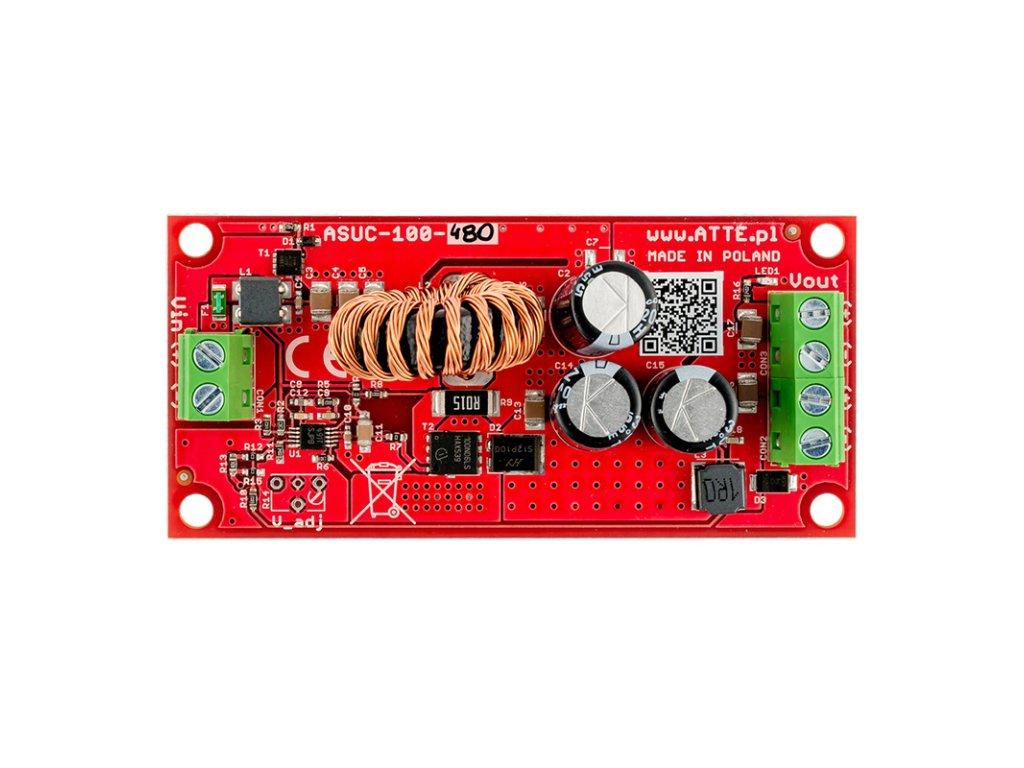

ASUC-100-480-OF je vysokovýkonný, neizolovaná menička DC/DC zvyšujúca napätie. Zariadenie umožňuje prácu v širokom rozsahu vstupných napätí a má stanovené výstupné napätie 48 VDC . Typickým použitím meničky je výroba napájacieho napätia PoE 48VDC z napätia 12 VDC alebo 24 VDC pochádzajúceho z vyrovnávacieho napájacieho zdroja.

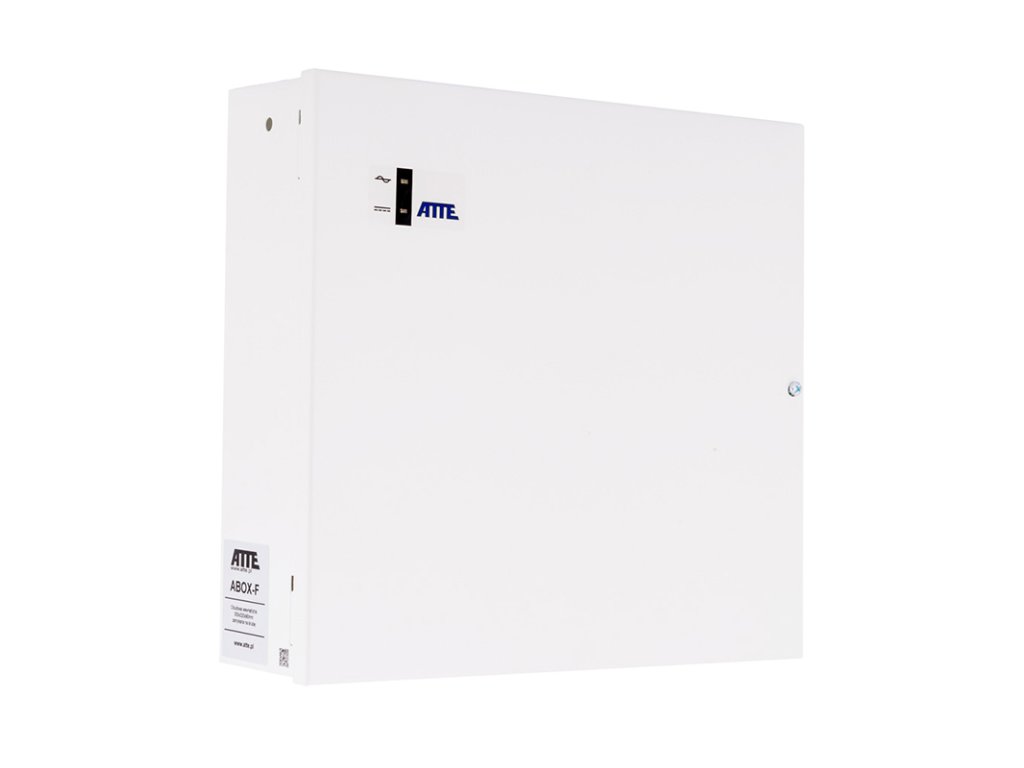

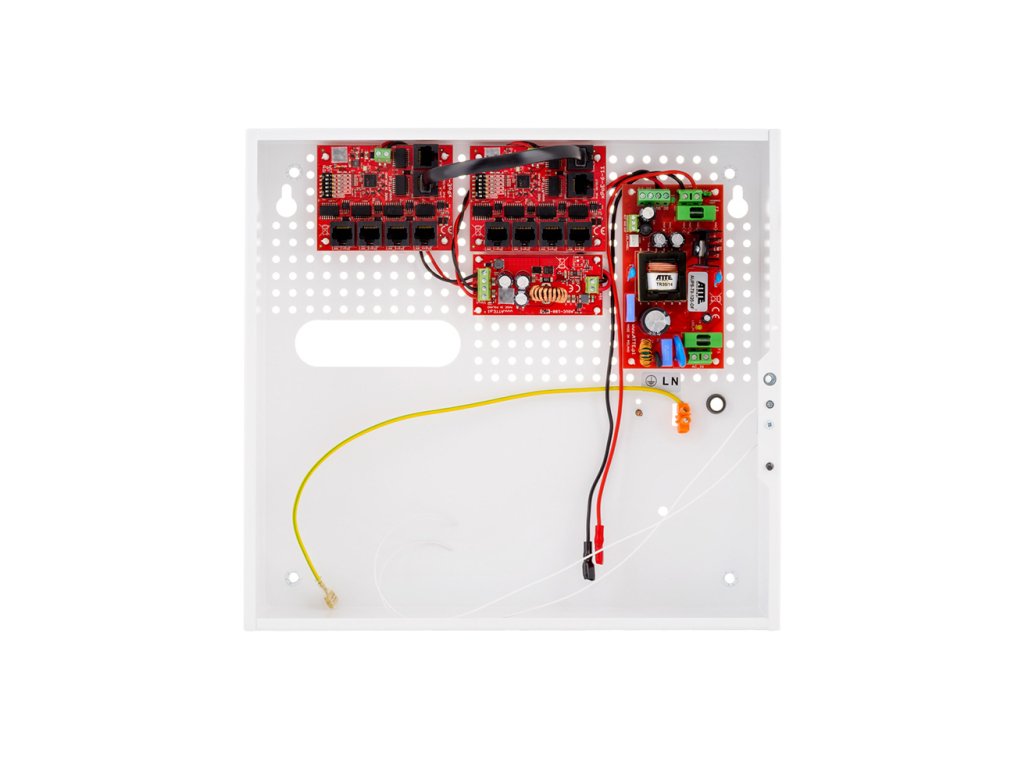

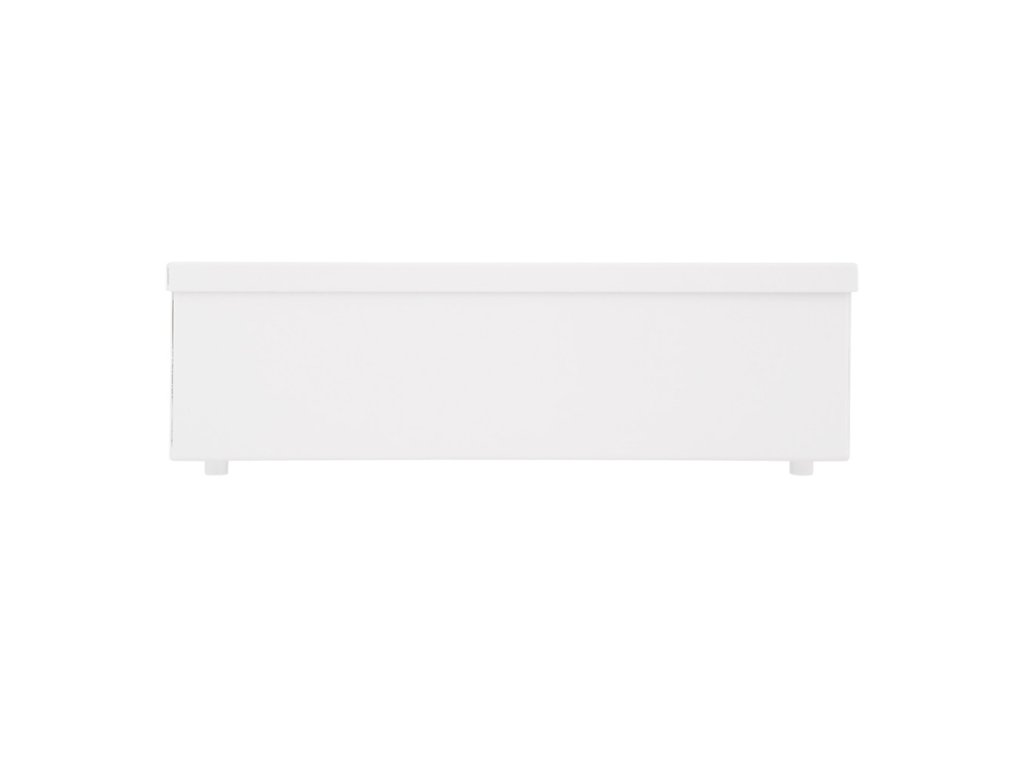

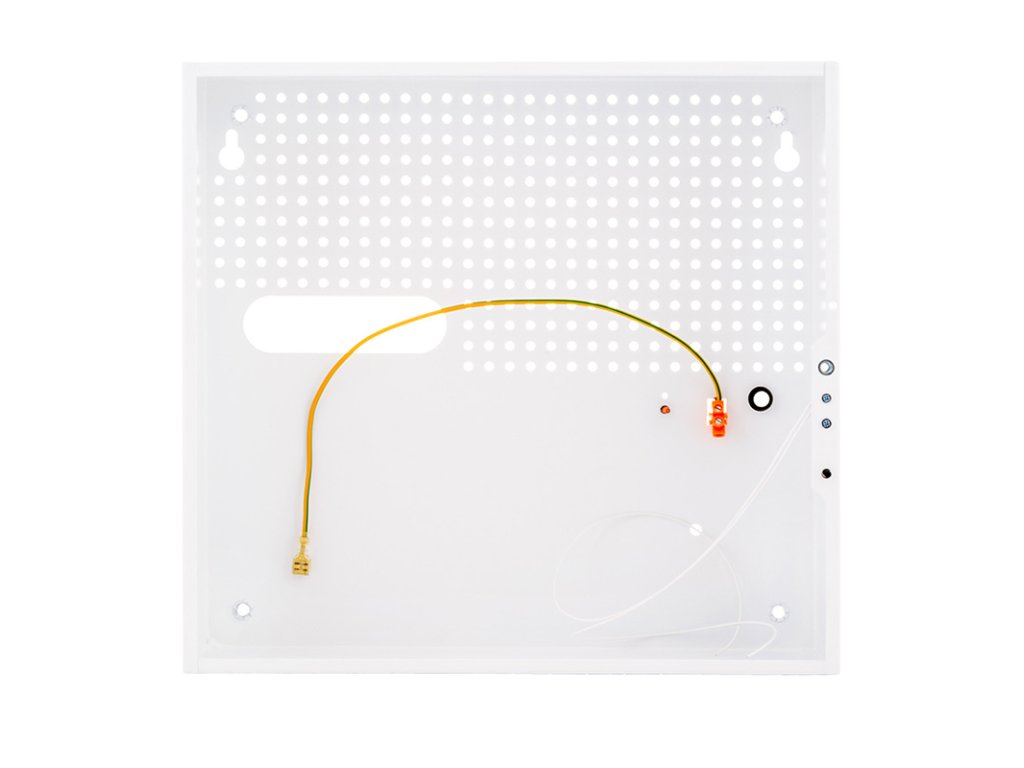

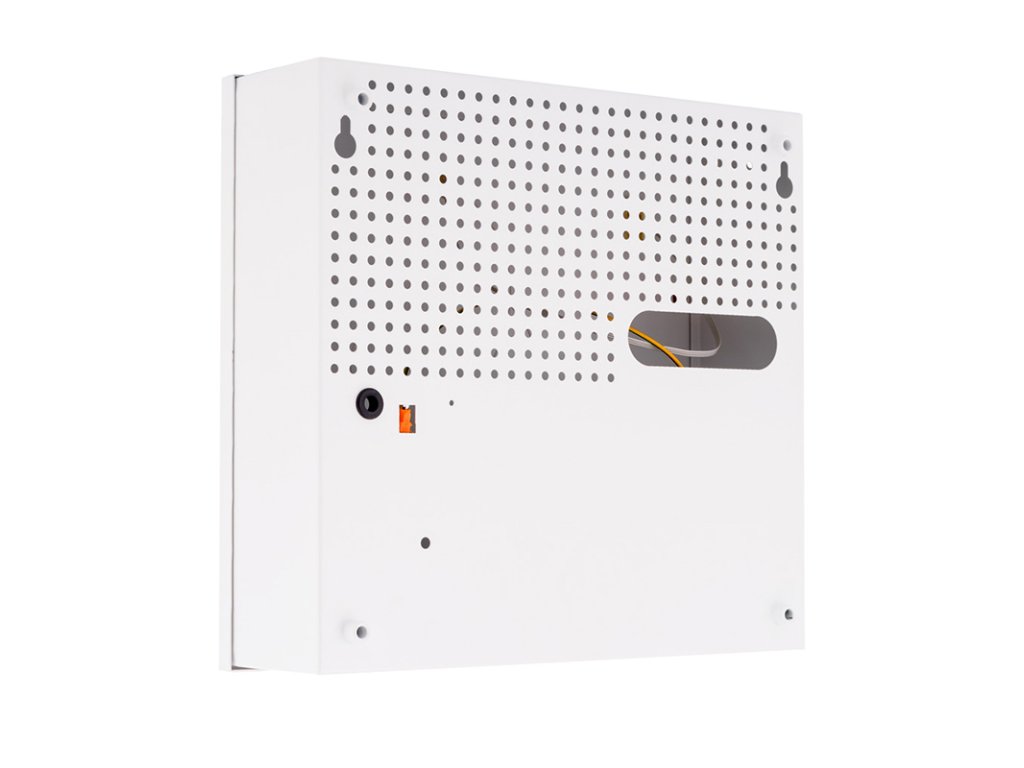

Všetky komponenty sú uzavreté v vnútornej skrinke série ABOX , ktorá zabezpečuje estetické umiestnenie monitorovacích zariadení a ukončenie káblovania vo vnútri budov. Skrinka je vyrobená z oceľového plechu , práškovo lakovaná na polomatný, biely odtieň. Vo vnútri skrinky je miesto pre akumulátor 18 Ah.
Obsah sady:
- 1x skrinka ABOX-F
- 1x napájací zdroj AUPS-70-120-OF
- 1x menička ASUC-100-480-OF

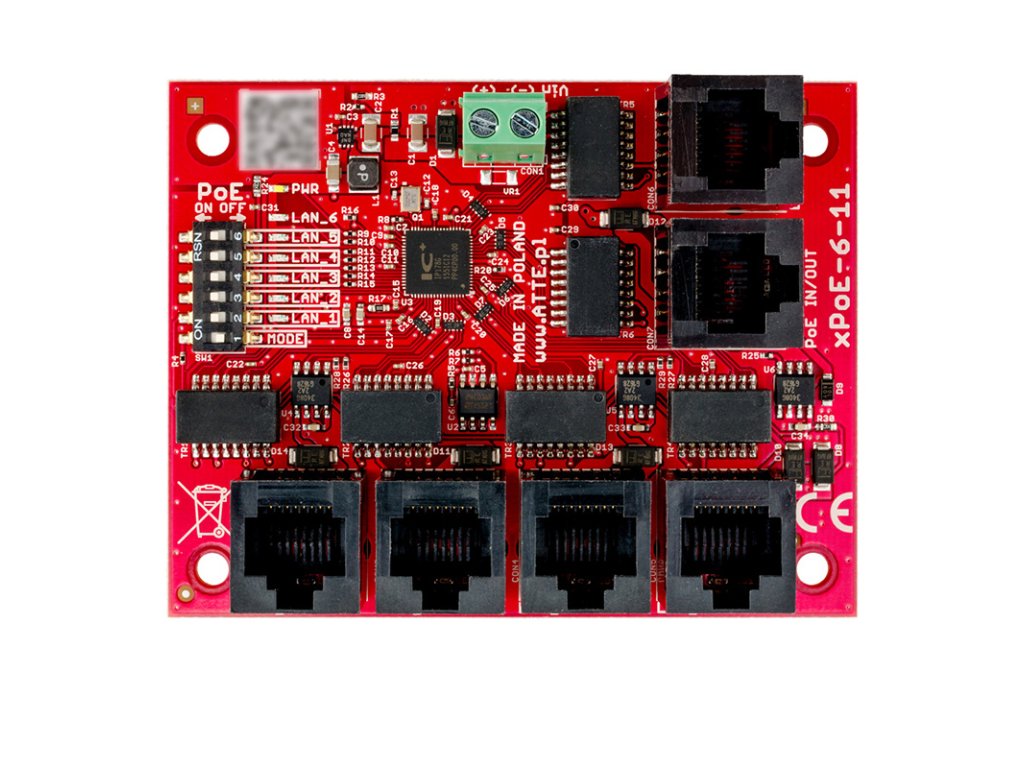

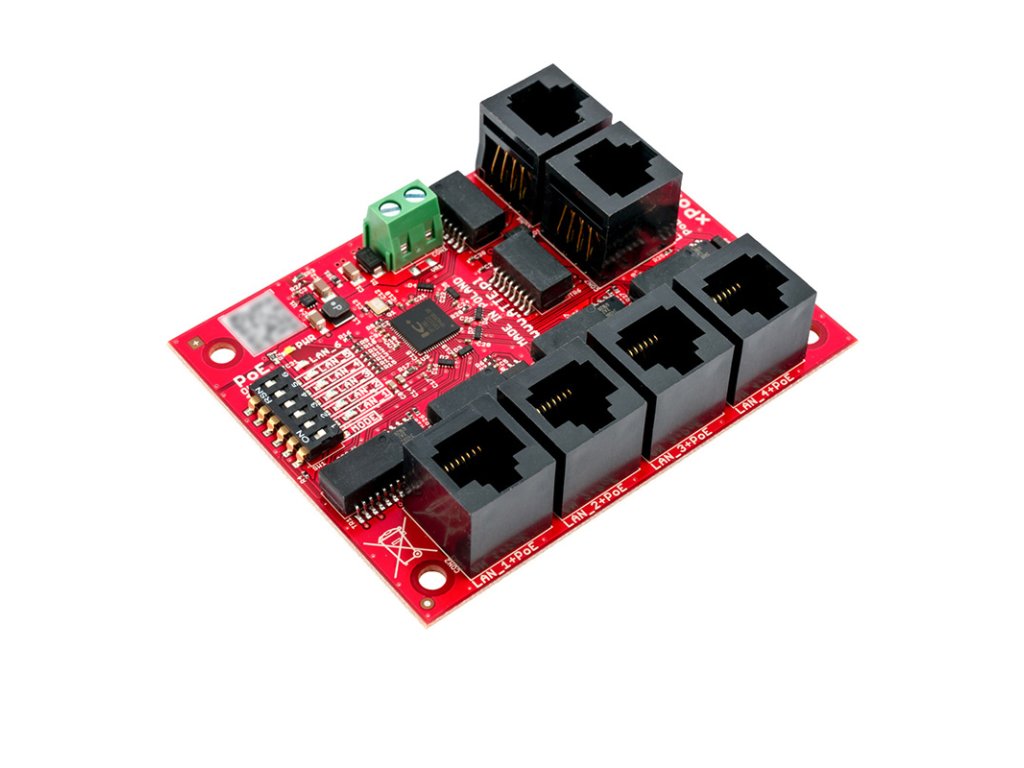

- 2x switch xPoE-6-11-OF
Najdôležitejšie vlastnosti:
|
Kompletná ochrana inštalácie
Skrinky série ABOX
Vonkajšie skrinky série ABOX značky Atte sú riešením problému ochrany zariadení a káblových spojení v exteriérových podmienkach. Vysokokvalitný plast poskytuje modelu IPUPS?17?11?H odolnosť voči UV žiareniu a nepriaznivým poveternostným vplyvom . Switche v skriňach série ABOX sú vybavené montážnou doskou , obsahujúcou špeciálne otvory , ktoré umožňujú jednoduchú a pohodlnú montáž zariadení. Je kompatibilná s rozstupom montážnych otvorov modulov na zabudovanie, čo umožňuje montáž prepínača na ľubovoľné miesto montážnej dosky .
Najdôležitejšie vlastnosti a funkcie skrinky série ABOX:
- miesto pre rezervu káblov vo vnútornosti skrinky
- kompletná sada držiakov pre montáž skrinky, ktorá umožňuje inštalatérovi montáž bez narušenia stupňa ochrany IP56
- vstup káblov cez nainštalované gumové kryty v skrinke: 2x29mm
Technická špecifikácia:
| IPUPS?9?11?F | |
|---|---|
| Všeobecné | |
| Počet portov LAN | 10 portov RJ45 10/100 Mbps, 9 x PoE a 1 x UPLINK |
| Funkcie portov | LAN 1 ... LAN 4: LAN5: LAN6: UPLINK (bez napájania PoE) |
| Režim práce | Režim " STANDARD " (MODE = OFF) Režim " LONG RANGE " (MODE = ON) |
| Akumulátor (nie je v sade) | 1 x gélový alebo AGM 12V / 18Ah |
| Výstupné napätie napájacieho zdroja | 12 VDC +/-15% |
| Výstupné napätie PoE | 48 VDC +/- 2% |
| Výkon napájacieho zdroja | 72W |
| Účinnosť | 90% @60W |
| Vstupné napätie | 190-260 VAC, 50 Hz |
| Prúd nabíjania akumulátora | 1 A alebo 2 A (vyberané prepojkou JP1) |
| Ochrana vstupu napájacieho zdroja | Pomalopôsobná poistka 3,15A |
| Ochrana výstupu napájacieho zdroja | Sieťové napájanie: elektronická ochrana proti preťaženiu na úrovni 9 A (po skrate môže byť potrebný reštart napájacieho zdroja) Práca z akumulátora: pomalopôsobná poistka 6,3A |
| Ochrana portov | LAN 1 ... LAN 6, VIN prepäťová ochrana LAN 1...LAN 4 ochrana proti skratu 0,75A s automatickým návratom LAN 5 ochrana proti skratu 1,25A s automatickým návratom |
| Ochrana okruhu akumulátora | Ochrana pred obráteným pripojením akumulátora a preťažením: pomalopôsobná poistka 6,3A Ochrana pred hlbokým vybitím: odpojenie akumulátora pri napätí nižšom ako 10,2 V s automatickým návratom pri pripojení sieťového napätia |
| Signalizácia práce | AUPS-70-120-OF: xPoE-6-11-OF: |
| Technické výstupy | AUPS-70-120-OF: Výstupy typu otvorený kolektor s maximálnym zaťažením 50mA (každý výstup) |
| Spustenie počas absencie AC napájania | Automatické spustenie napájacieho zdroja po pripojení akumulátora |
| Kontrola napájania na portoch | Prepínač PoE ON/OFF - pozície 2 ... 6 (LAN1 ... LAN 5) |
| Konštrukcia skrinky | Oceľový plech 0,8 mm; tamper otvorenia; systémové otvory 4,8 mm v rastri 10,8 mm; vzdialenosť od steny |
| Montáž | Na stenu cez montážne otvory 6 mm |
| Stupeň ochrany | IP20 |
| Prevádzková teplota | -10 do +40°C |
| Rozmery | 300 x 320 x 90 mm |
| Hmotnosť | 2.45 kg |
