Súprava pre 17 IP kamier, RACK 5U skriňa, Long Range - ATTE
IPUPS-17-11-R5U0 je súprava určená pre záložné napájanie priemyselných monitorovacích IP kamier- maximálne 17 IP kamier. Je to pohodlné riešenie problému centrálneho napájania monitorovacích kamier, určené aj na spoluprácu s inými sieťovými zariadeniami napájanými v štandarde PoE 802.3at/af a PoE PASSIVE. Režim LONG RANGE umožňuje rozšíriť dosah prenosu až na 280 m pomocou štandardného počítačového kábla UTP. Elektronické ochrany výstupov PoE zaručujú kontinuitu prevádzky celého systému počas skratu alebo preťaženia jednotlivých napájacích vetiev a následný automatický návrat napätia po odstránení poruchy.

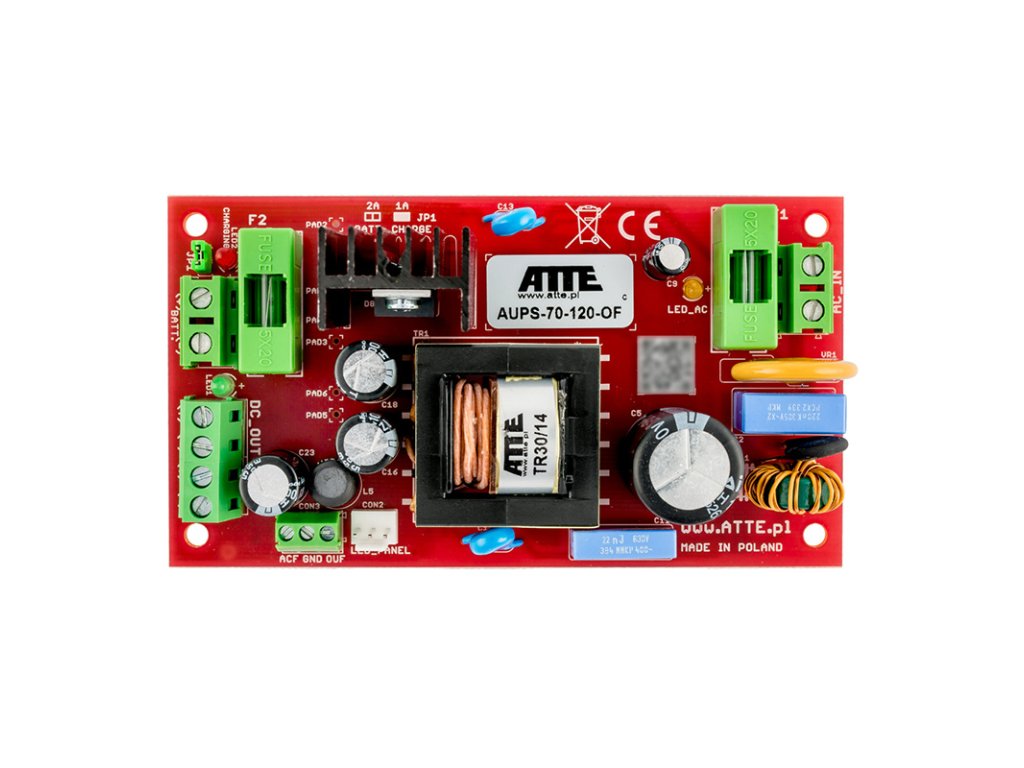

Záložný sieťový zdroj AUPS-70-120-OF určený pre napájanie zariadení systémov priemyselnej televízie CCTV alebo systémov kontroly prístupu. Zariadenie je ideálnym riešením pre problém záložného napájania kamier a ďalších monitorovacích zariadení vyžadujúcich bezporuchové napájanie. Zdroj umožňuje vytváranie rozptýlených monitorovacích systémov s centrálnym záložným napájaním. Jeho systémy sú prispôsobené na prácu s olovenými alebo suchými typu SLA batériami.

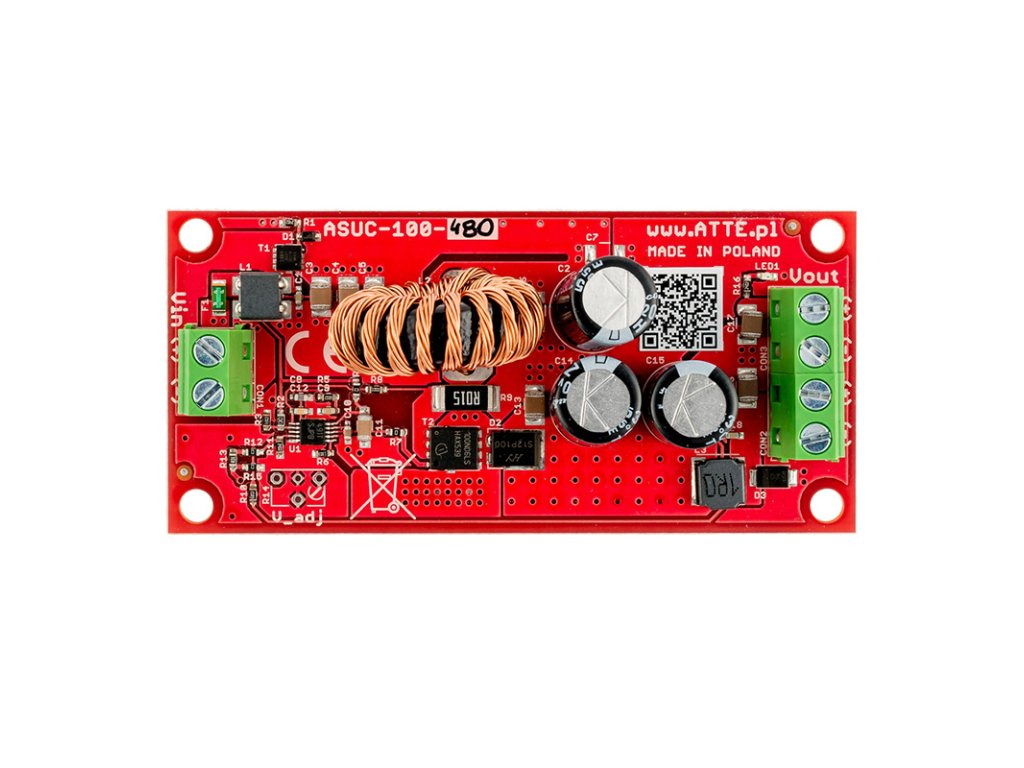

ASUC-100-480-OF je vysokovýkonný, neizolovaný DC/DC menič zvyšujúci napätie. Zariadenie umožňuje prácu v širokom rozsahu vstupných napätí a má nastavené výstupné napätie 48 VDC. Typickým použitím meniča je generovanie napätia pre PoE 48VDC z napätia 12 VDC alebo 24 VDC pochádzajúceho zo záložného zdroja.

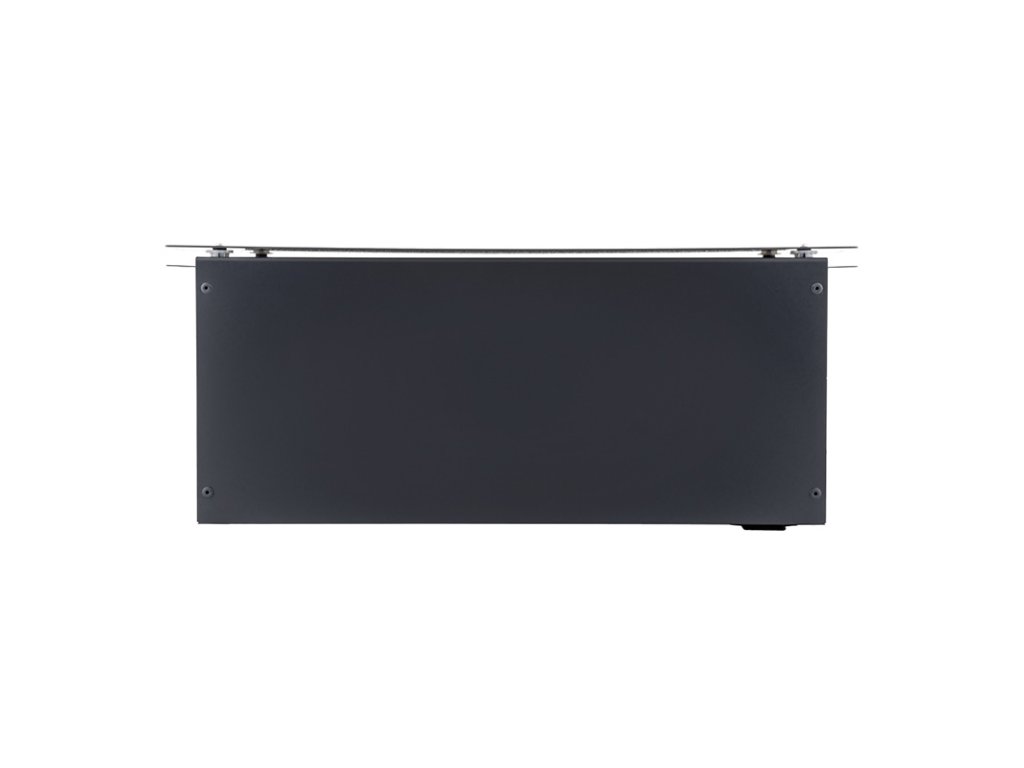

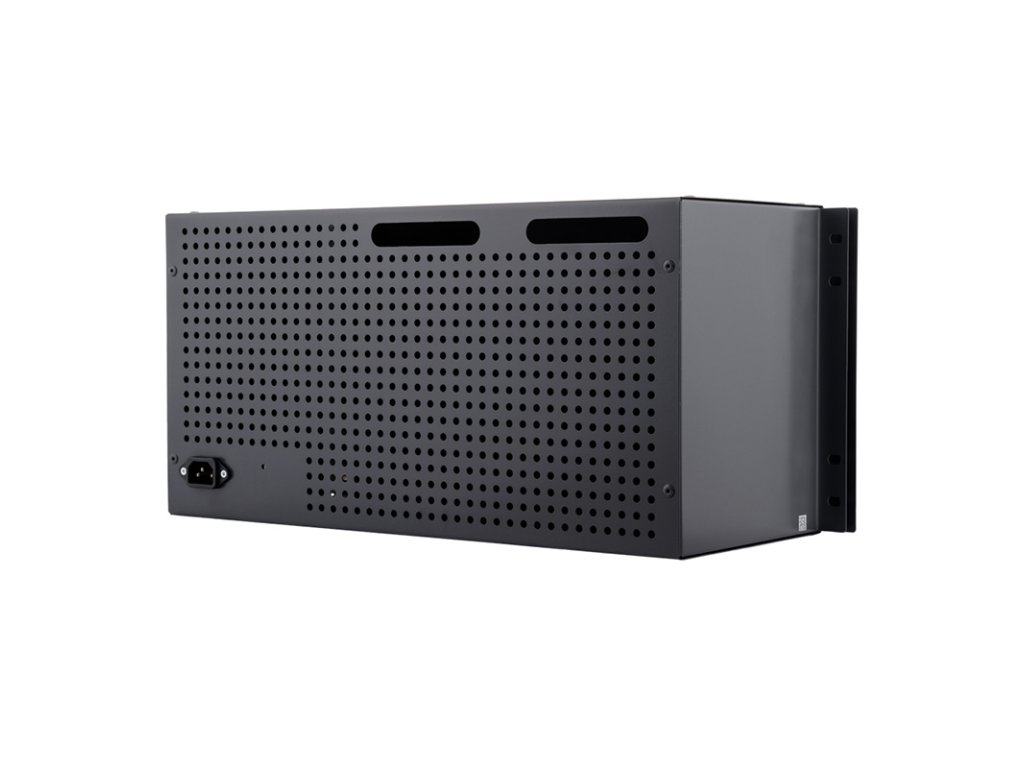

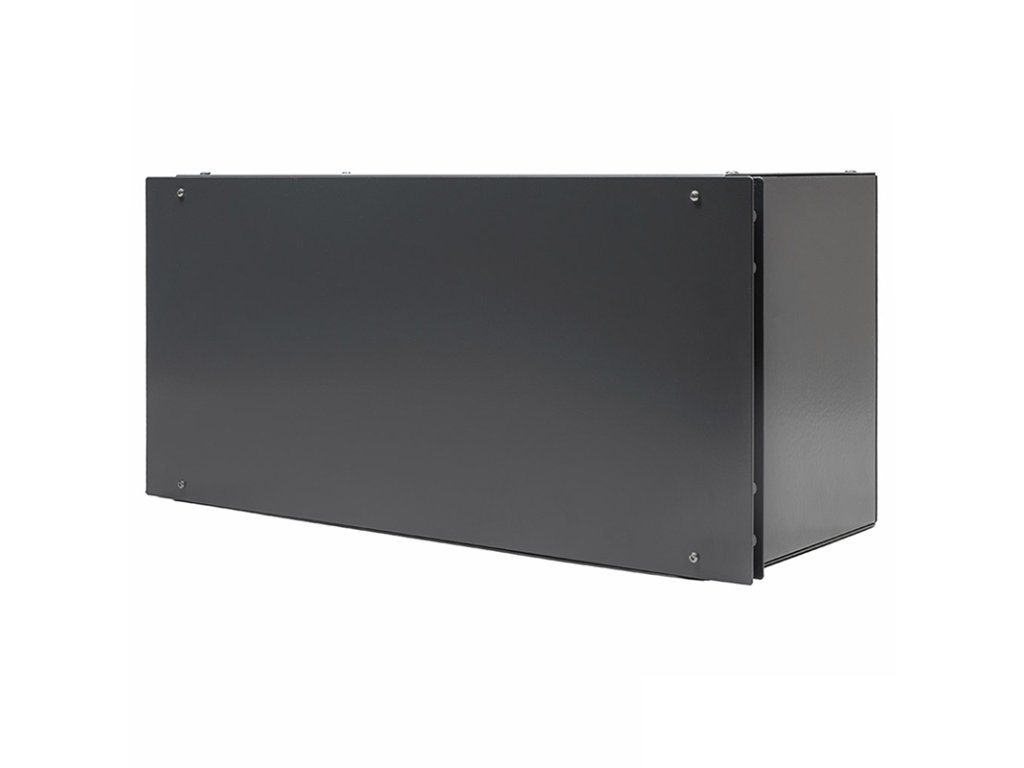

Všetky komponenty sú uzavreté v skriňi ABOX-R5U0, ktorá umožňuje inštaláciu v telekomunikačnej skrini RACK. Unikátna konštrukcia umožňuje montáž zariadení v jednej skrini spolu so záložným napájaním a batériami. Vyrobená z oceľového plechu, kryt z ľahkého hliníkového plechu. Práškované na polomatný grafitový odtieň RAL 7024.
Súprava obsahuje
1x skriňa ABOX-R5U0
2x napájací zdroj AUPS-70-120-OF
2x menič ASUC-100-480-OF

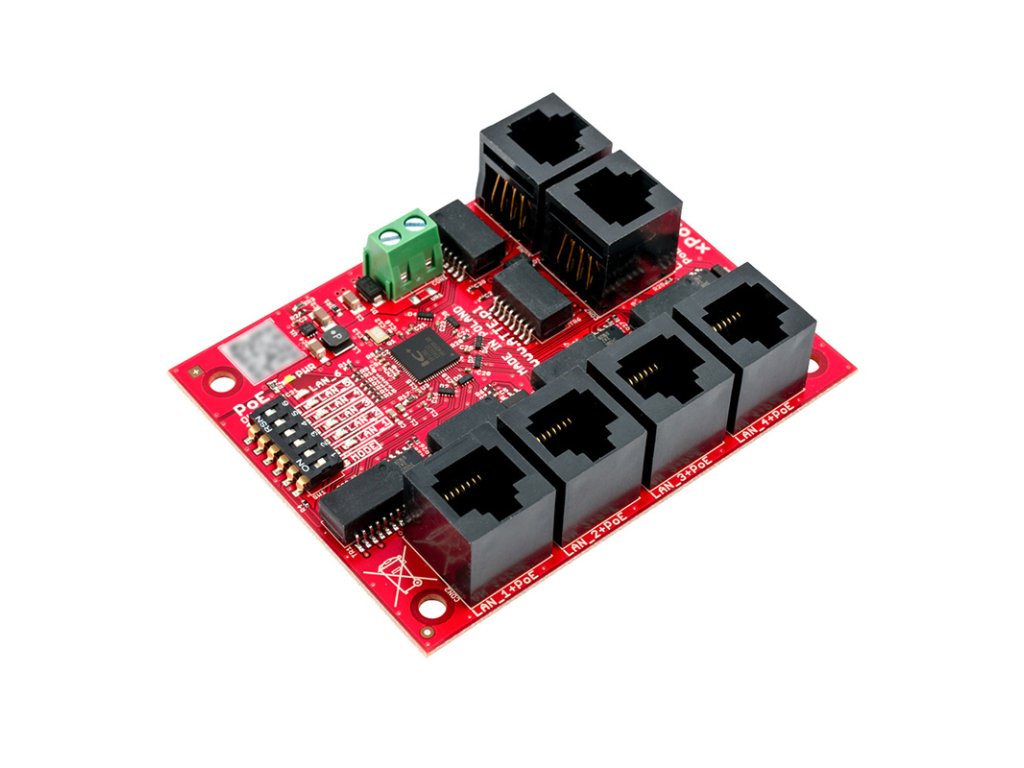

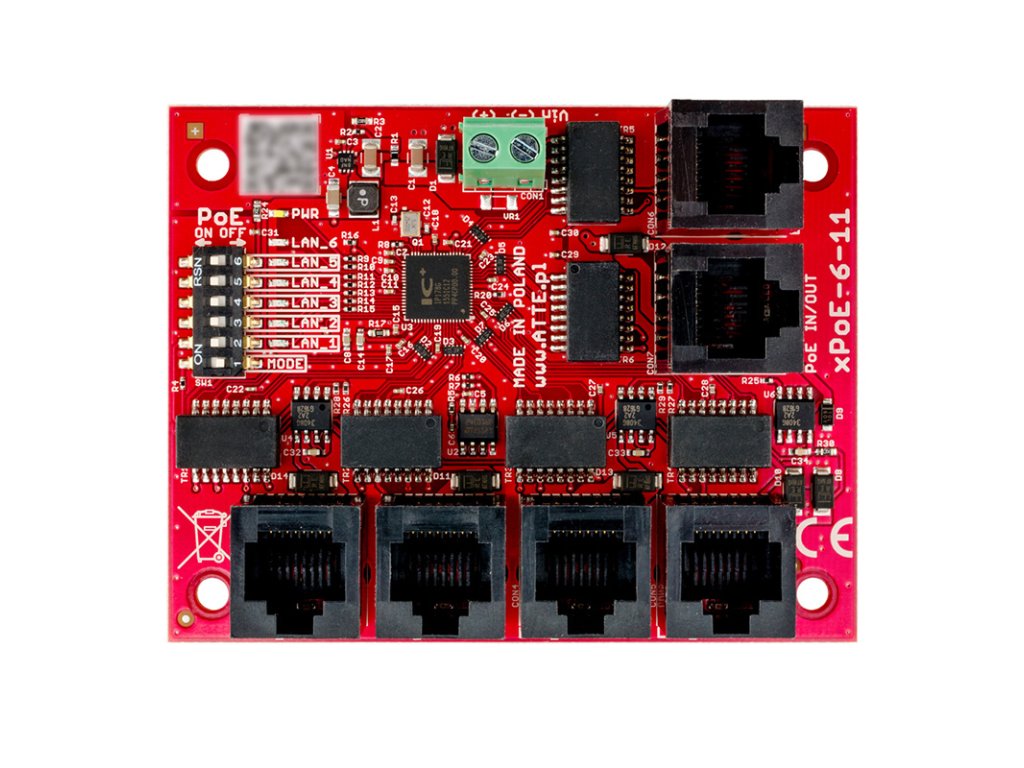

4x switch xPoE-6-11-OF
Najdôležitejšie vlastnosti:
režim Long Range umožňujúci prenos dát na 280 m
možnosť napájania 17 zariadení PoE 802.3at/af alebo PASSIVE
elektronická poistka nezávisle pre každý kanál PoE
možnosť vypnutia napájania na portoch PoE
optická signalizácia stavu napájania a prenosu dát
až 70W výkonu na port LAN_5 PoE IN/OUT
až 40W výkonu na ostatných portoch PoE
jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov
vysoká účinnosť napájacieho modulu (nad 90%)
dostupné dve hodnoty napájacieho napätia: 12VDC a 48VDC
jednoduchý a rýchly servis inštalácie vďaka modulárnej konštrukcii
možnosť rozšírenia a škálovania systému pridaním dodatočných switchov série xPoE, IP a IPB, IPUPS
montáž modulov v ľubovoľnej, perforovanej časti skrine (rastrový systém)
miesto pre videozáznamník NVR
miesto pre 2 batérie 18Ah
možnosť udržania rezervy káblov vnútri skrine
dodatočná káblová priechodka tvorí medzeru medzi telom a krytom skrine

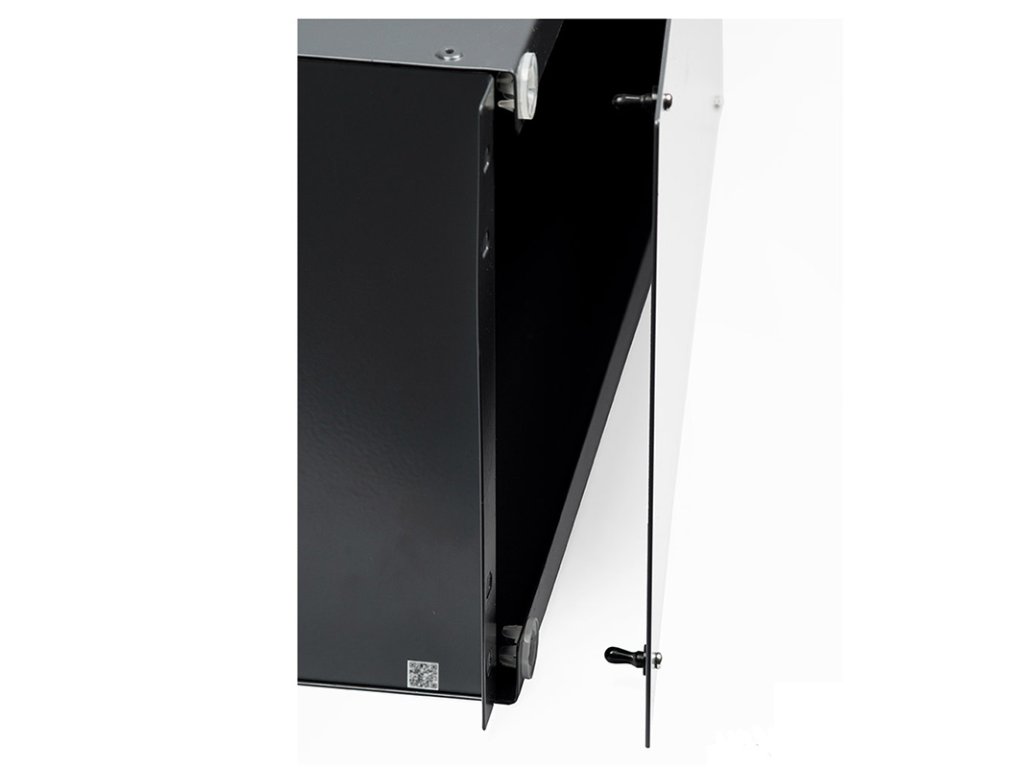

pohodlná, beznástrojová montáž a demontáž krytu (nasadením)
skriňa vybavená konektorom a elektrickou svorkovnicou s poistkou

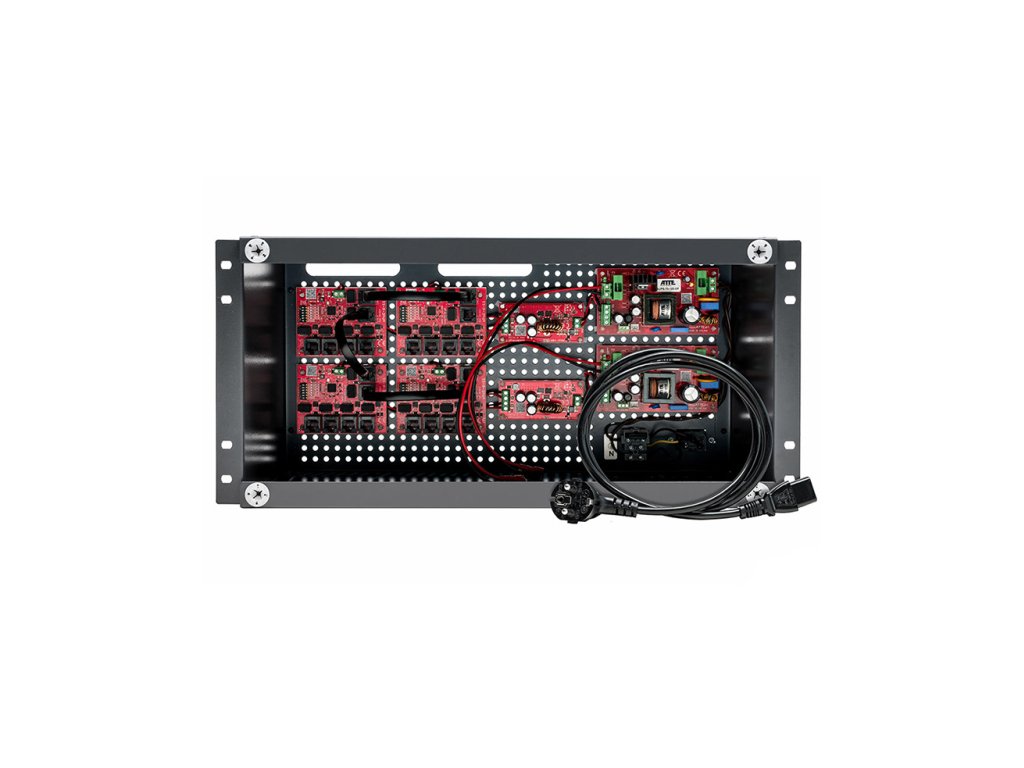

Príklad vybavenia
Plná ochrana inštalácie
Skrine série ABOX
Vonkajšie skrine série ABOX značky Atte sú riešením problému ochrany zariadení a káblových spojení montovaných v exteriéri. Vysokokvalitný plast zaisťuje modelu IPUPS-17-11-R5U0 odolnosť voči UV žiareniu a nepriaznivým poveternostným podmienkam. Switche v skriniach série ABOX sú vybavené montážnym plechom, majúcim špecializované otvorenie, ktoré umožňuje jednoduchú a pohodlnú montáž zariadení. Je kompatibilné s rozostavením montážnych otvorov modulov na inštaláciu, čo umožňuje montáž prepínača na ľubovoľnom mieste montážneho plechu.
Najdôležitejšie vlastnosti a funkcie skrine série ABOX:
miesto pre 2 batérie 18Ah
hlavné káblové priechodky na zadnej strane skrine
dodatočná káblová priechodka tvorí medzeru medzi telom a krytom skrine
pohodlná, beznástrojová montáž a demontáž krytu (nasadením)
grafitová farba zvolená tak, aby skriňa ladila aj s tmavými, aj svetlými skriňami
skriňa vybavená konektorom a elektrickou svorkovnicou s poistkou
v súprave so skriňou je priložený napájací kábel a sada skrutiek M6 na montáž v RACK skrini
Technická špecifikácia:
IPUPS-17-11-R5U0
Všeobecné
Počet LAN portov
18 portov RJ45 10/100Mbps 17 x PoE a 1 x UPLINK
Funkcie portov
LAN 1 ... LAN 4: VSTUP PoE PASSIVE (do 40W) - napájanie switche VÝSTUP PoE - pre zariadenia PoE PASSIVE (do 40W) a 802.3af (do 15,4W), 802.3at (do 30W)
LAN5: VSTUP PoE PASSIVE (do 70W) - napájanie switche VÝSTUP PoE (VIN > 48 VDC) - pre zariadenia PoE PASSIVE (do 70W) a 802.3af (do 15,4W), 802.3at (do 30W)
LAN6:UPLINK (bez napájania PoE)
Prevádzkový režim
Režim "STANDARD" (MODE = OFF) LAN 1 ... LAN 6 - 10/100Mbps, dosah do 100m
Režim "LONG RANGE" (MODE = ON) LAN 1 ... LAN 4 - 10Mbps, dosah do 280m LAN 5 ... LAN 6 - 10/100Mbps, dosah do 100m
Batéria (nie je v súprave)
2 x gélová alebo AGM 12V / 18Ah
Výstupné napätie napájacieho zdroja
12 VDC +/-15%
Výstupné napätie PoE
48 VDC +/- 2%
Výkon napájacieho zdroja
2 x 72W
Účinnosť
90% @120W
Vstupné napätie
190-260 VAC, 50 Hz
Nabíjací prúd batérie
1 A alebo 2 A (vyberané zátkou JP1)
Ochrana vstupu napájacieho zdroja
Zvýšená topíciová poistka 3,15A
Ochrana výstupu napájacieho zdroja
Napájanie z siete: elektronická ochrana proti preťaženiu na úrovni 9 A (po skratu môže byť vyžadovaný reštart napájacieho zdroja)
Práca z batérie: zvýšená topíciová poistka 6,3A
Ochrana portov
LAN 1 ... LAN 6, VIN Ochrana pred prepätím
LAN 1...LAN 4 Ochrana proti skratu 0,75A s automatickým návratom
LAN 5 Ochrana proti skratu 1,25A s automatickým návratom
Ochrana obvodu batérie
Ochrana proti nesprávnemu pripojeniu batérie a preťaženiu: zvýšená topíciová poistka 6,3A
Ochrana proti hlbokému vybitiu: odpojenie batérie pri napätí pod 10,2 V s automatickým návratom po pripojení sieťového napätia
Signalizácia prevádzky
AUPS-70-120-OF: LED1 (žltá) - prítomnosť napätia v sieti LED2 (zelená) - prítomnosť výstupného napätia LED3 (červená) - nabíjanie batérie
xPoE-6-11-OF: LED diódy na portoch LAN 1 ... LAN 5 - prítomnosť napájania PoE na porte
Technické výstupy
AUPS-70-120-OF: OUF – nedostatok napätia +DC_OUT ACF – nedostatok AC napätia
Výstupy typu otvorený kolektor s maximálnym zaťažením 50mA (každý výstup)
Spustenie pri výpadku AC napájania
Automatické spustenie napájacieho zdroja po pripojení batérie
Kontrola napájania na portoch
Prepínač PoE ON/OFF - pozície 2 ... 6 (LAN1 ... LAN 5)
