SADA VYROVNÁVACIEHO ZDROJA NAPÁJANIA IP-16-20-R5U0 PRE 16 IP KAMIER, RACK 5U - ATTE
Sada vyrovnávacieho zdroja napájania IP-16-20-R5U0 je kompletné riešenie, ktoré umožňuje napájanie až 16 IP kamier. Výrobok značky ATTE tak pomáha riešiť problém vyrovnávacieho napájania IP monitorovacích kamier. Napájací adaptér IP-16-20-R5U0 môže tiež spolupracovať s inými sieťovými zariadeniami kompatibilnými so štandardmi PoE 802.3at/af a PoE PASSIVE.
Rozvinutá sada vyrovnávacieho zdroja napájania pre IP kamery ATTE IP-16-20-R5U0 je uzavretá v praktickej skrini RACK 5U. Sada sa osvedčuje výborne pri napájaní systémov, ktoré vyžadujú veľkú priepustnosť, napr. CCTV monitoringu 4K Ultra HD. Elektronické ochrany výstupov PoE zaručujú, že inštalácia zachová kontinuitu práce pri prípadnom skrate alebo preťažení jednotlivých napájacích vetiev a následne sa automaticky prepojí, aby umožnila návrat k normálnemu napájaciemu napätiu po odstránení poruchy.
Vyrovnávací napájací zdroj IP-16-20-R5U0 bol vytvorený pre spoluprácu s inštaláciami priemyselnej televízie CCTV a modernými systémami kontroly prístupu KD. IP-16-20-R5U0 poskytuje praktické riešenie problému vyrovnávacieho napájania kamier a iných monitorovacích zariadení, ktoré vyžadujú spoľahlivé napájanie a neustálu činnosť po celý deň. Použitie modelu ATTE IP-16-20-R5U0 umožňuje tvorbu rozptýlených monitorovacích inštalácií s centrálne vyrovnávacím napájaním. Zariadenie je prispôsobené na prácu s kyselino-olovovými a suchými SLA akumulátormi.

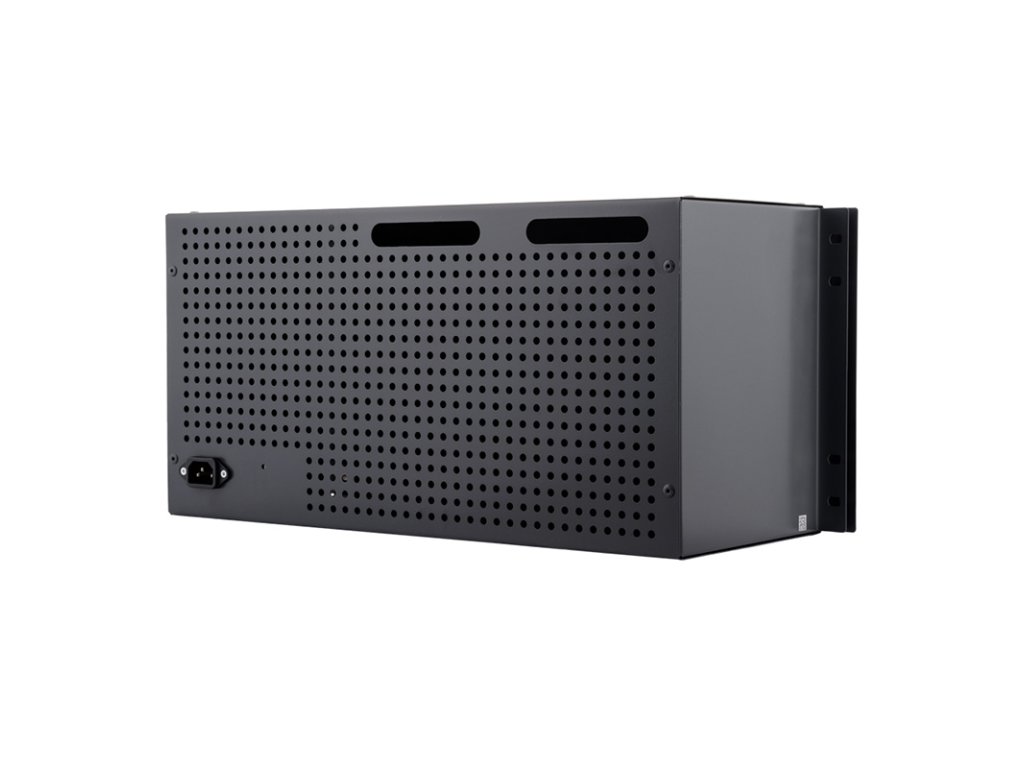

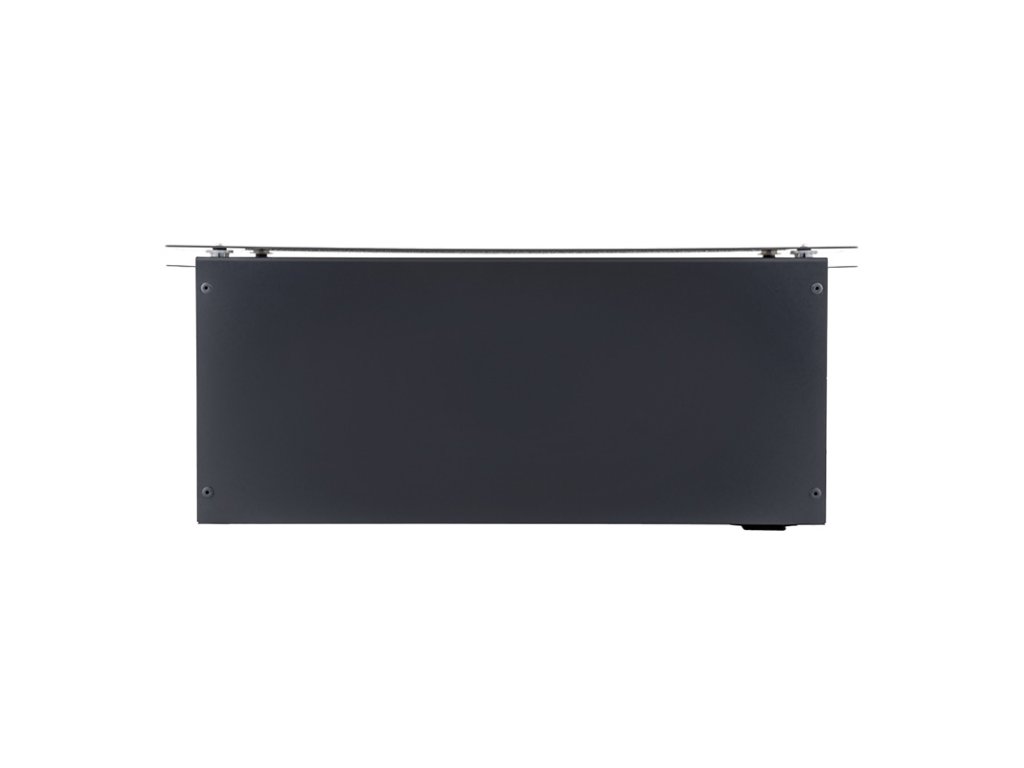

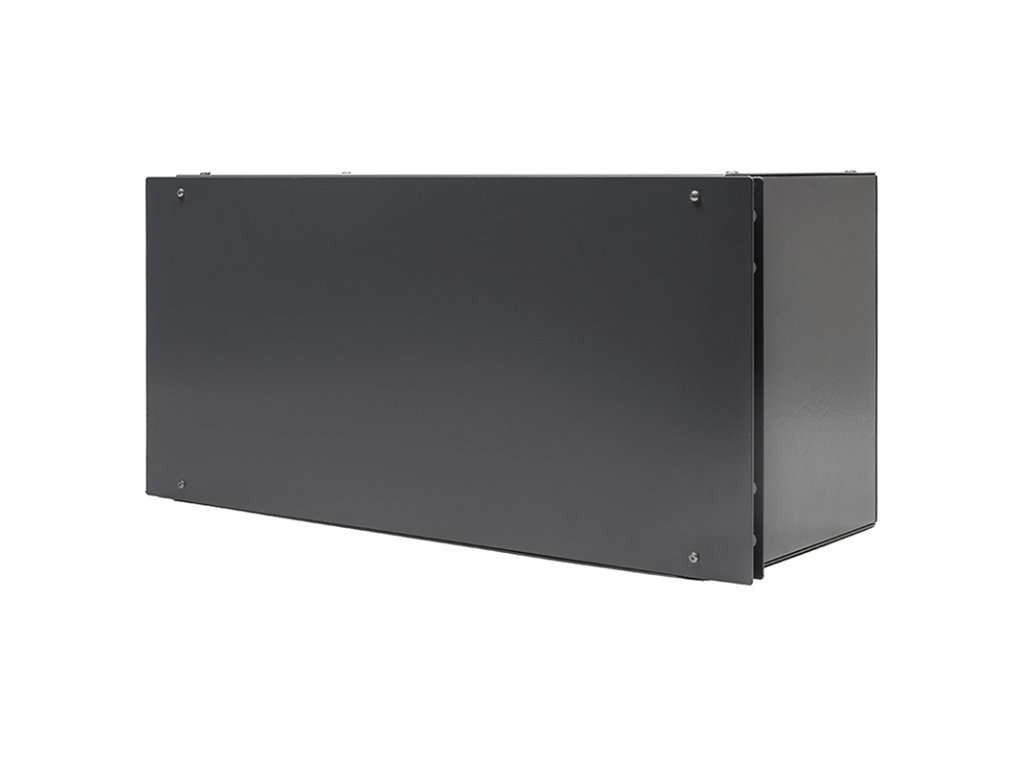

Výrobca použil tiež inovatívnu skriňu ABOX-R5U0, vďaka ktorej môže užívateľ namontovať sadu vyrovnávacieho zdroja napájania v bežnej telekomunikačnej skrini RACK. Kvalitná konštrukcia umožňuje tiež montáž zariadení spolu s vyrovnávacím napájaním a akumulátormi v jednej skrini. Pevná skriňa modelu IP-16-20-R5U0 ATTE je vyrobená z odolného oceľového plechu. Kryt maskovania je naopak vyrobený z ľahkého hliníkového plechu s antikoróznymi vlastnosťami. Celok bol natretý polomatnou grafitovou farbou RAL 7024 práškovou metódou.
Zloženie sady:

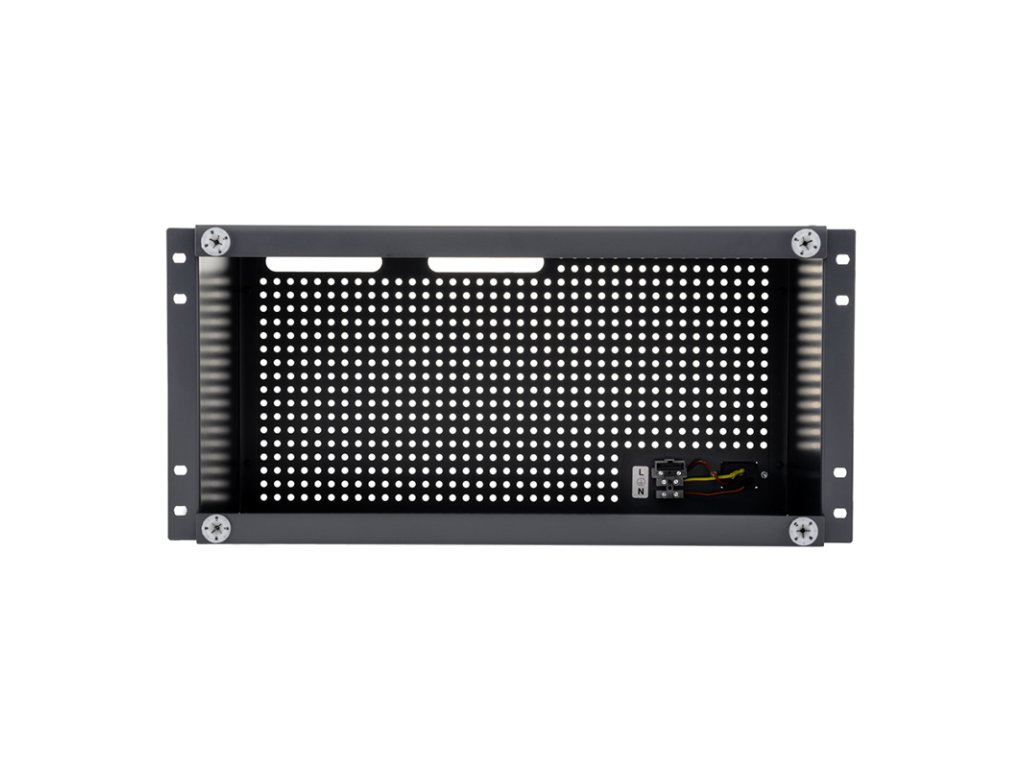

1x skriňa ABOX-R5U0

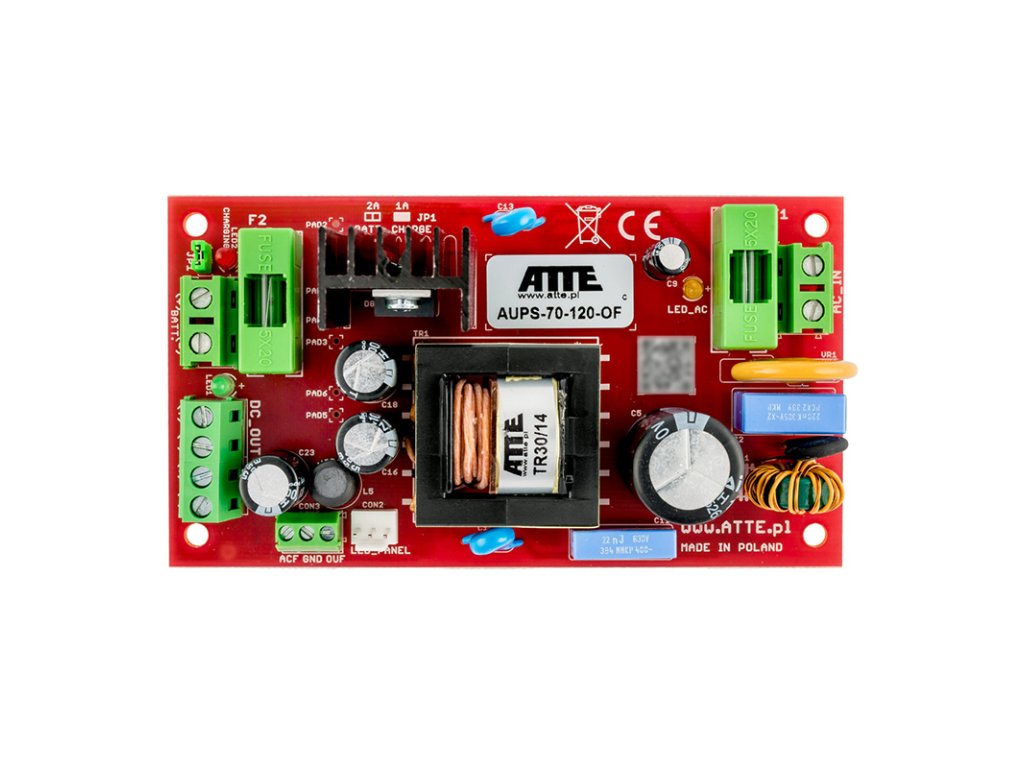

2x napájací zdroj AUPS-70-120-OF

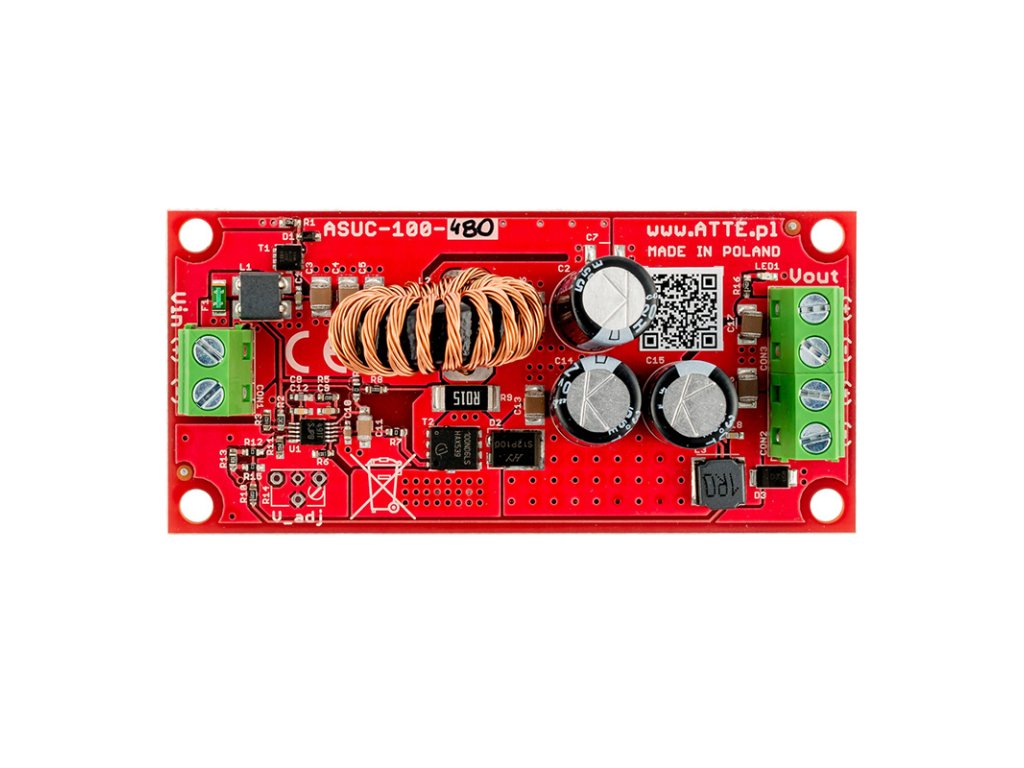

2x menič ASUC-100-480-OF

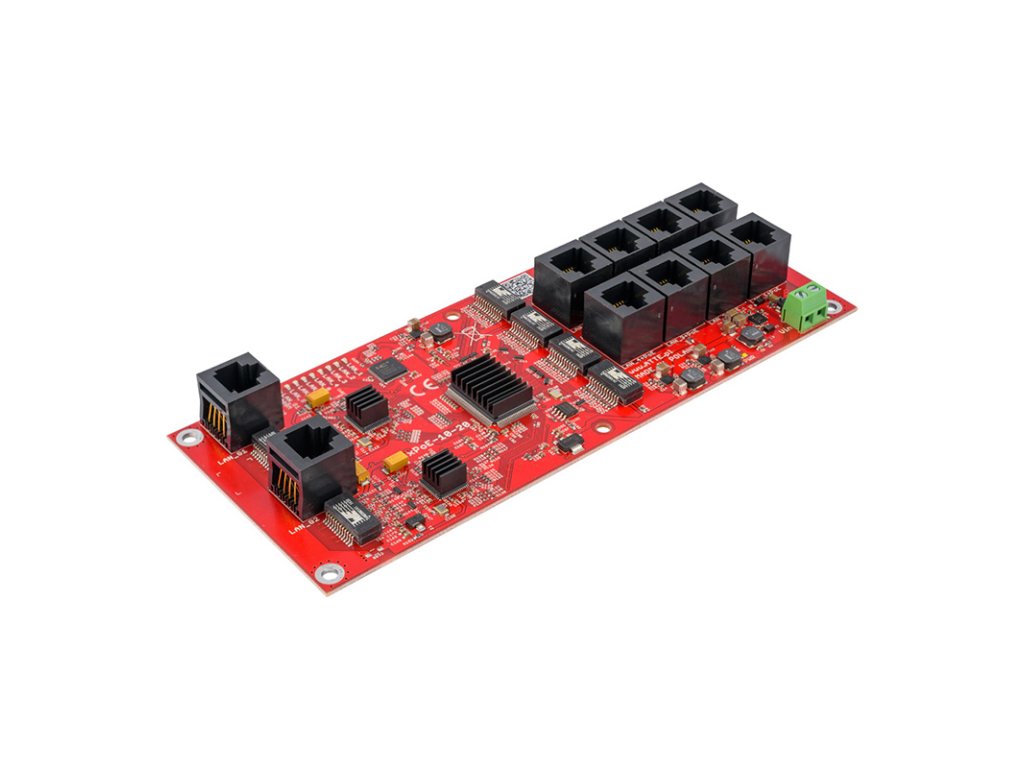

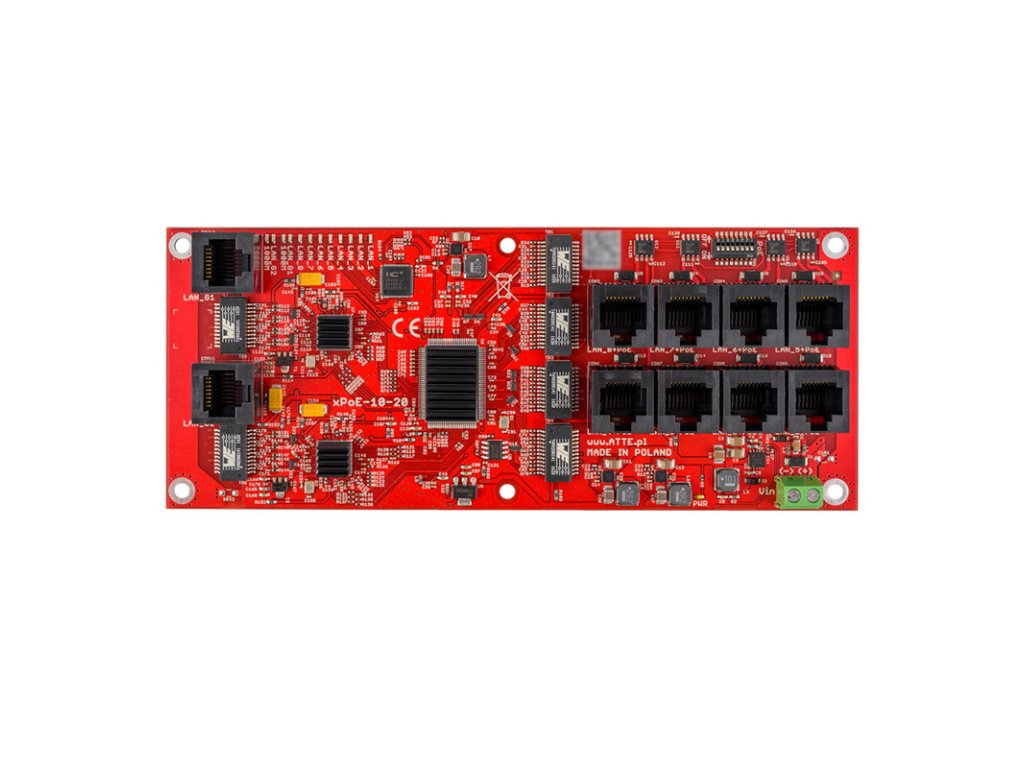

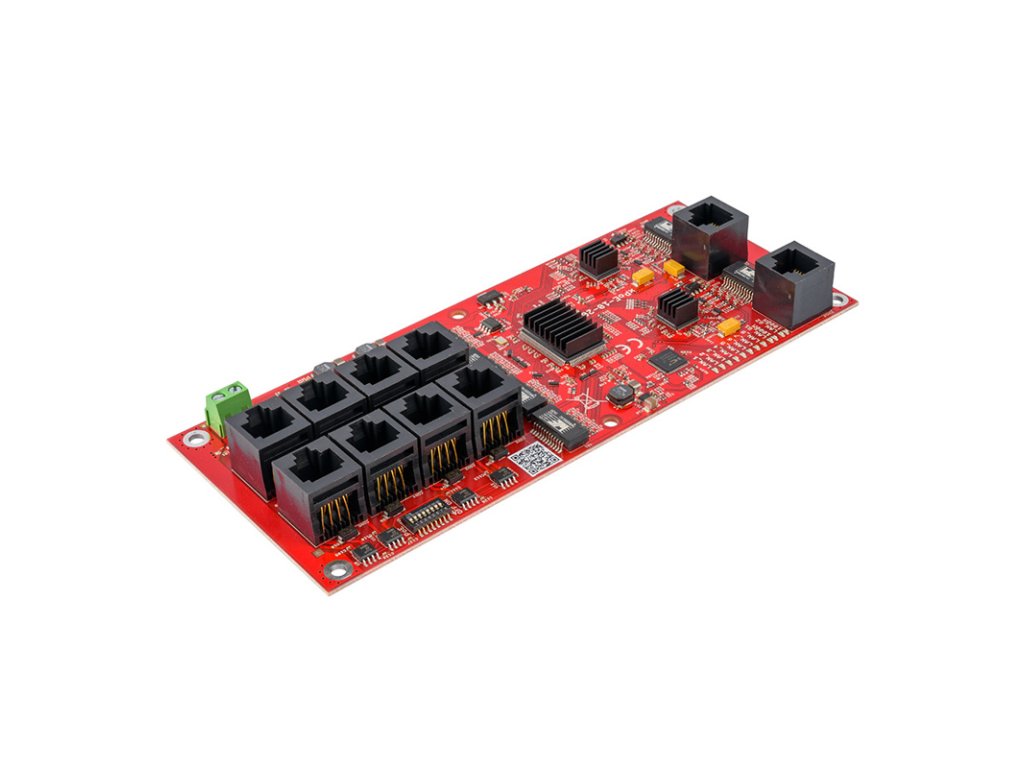

2x prepínač xPoE-10-20-OF
Najdôležitejšie vlastnosti:
podpora 4K Ultra HD kamier
možnosť napájania 16 PoE prijímačov 802.3at/af alebo PASSIVE
elektronická poistka nezávisle pre každý PoE kanál
možnosť vypnutia napájania na PoE portoch
optická signalizácia stavu napájania a prenosu dát
výkon na PoE portoch (LAN_1 až LAN_8): až 40W
jednoduché a rýchle spustenie bez potreby konfigurácie parametrov
vysoká účinnosť napájacieho modulu (>90%)
dostupné dve hodnoty napájacieho napätia: 12VDC a 48VDC
jednoduchý a rýchly servis inštalácie vďaka modulárnej konštrukcii
možnosť rozšírenia a škálovania systému pripojením ďalších prepínačov série xPoE, IP a IPB, IPUPS
montáž modulov v ľubovoľnej časti skrine (systém rastrov)
miesto pre video rekordér NVR
miesto pre 2 akumulátory 18Ah
možnosť uloženia prebytku káblov v skrini
dodatočný káblový priechod tvorí medzeru medzi telom a krytom skrine

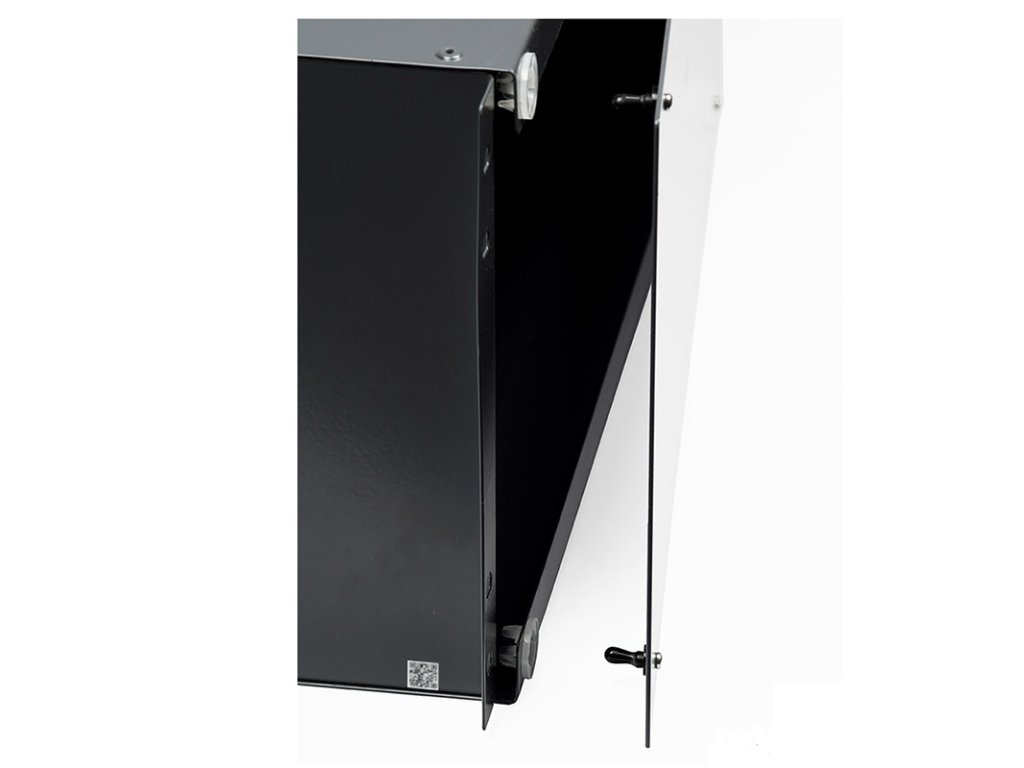

pohodlná, beznástrojová montáž a demontáž krytu (na závit)
skriňa vybavená konektorom a elektrickou svorkou s poistkou

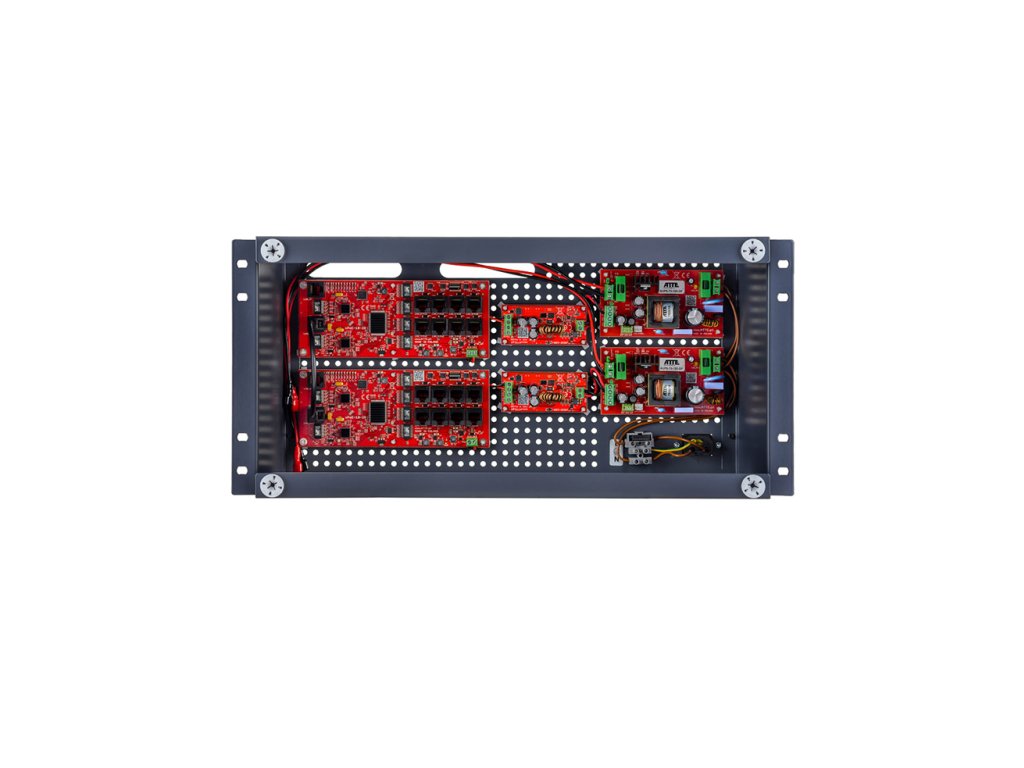

Príklad vybavenia
Kompletná ochrana inštalácie
Skrine série ABOX ATTE
Vonkajšie skrine série ABOX navrhnuté spoločnosťou ATTE predstavujú nový prístup k výzve ochrany zariadení a káblových spojov montovaných v vonkajšom prostredí. Použité ochranné komponenty z plastu zaručujú odolnosť voči slnečnému žiareniu UV a radu nepriaznivých atmosférických vplyvov. Skrine série ABOX sú vybavené montážnym plechom so štandardizovaným otvorením. Vďaka tomu skriňa napájacieho zdroja IP-16-20-R5U0 umožňuje pohodlnú a rýchlu montáž ďalších modulov.
Hlavné vlastnosti skrine série ATTE ABOX:
dedikované miesto pre prebytok kablovania vo vnútri skrine
inovačný komplet montážnych úchytov
možnosť inštalácie bez narušenia stupňa ochrany IP56
vstup káblov cez gumové záslepky umiestnené v skrini s rozstupom 2x29mm
Technická špecifikácia:
IPUPS1620R5U0
Všeobecné
Počet LAN portov
18 portov RJ45: 16 x PoE10/100Mbps a 2 x Gigabit UpLink
Funkcie portov
xPoE-10-20-OF LAN 1 ... LAN 8: VÝSTUP PoE - pre prijímače PoE PASSIVE (až 40W) a 802.3af (až 15,4W), 802.3at (až 30W)
xPoE-10-20-OF LAN G1, LAN G2: UPLINK Gigabit (bez napájania PoE)
Akumulátor (nie je v sade)
2 x gélový alebo AGM 12V / 18Ah
Výstupné napätie napájacieho zdroja
12 VDC +/-15%
Výstupné napätie PoE
48 VDC +/- 2%
Výkon napájacieho zdroja
2 x 72W
Účinnosť
90% @120W
Vstupné napätie
190-260 VAC, 50 Hz
Nabíjací prúd akumulátora
1 A alebo 2 A (vyberané zvorou JP1)
Ochrana vstupu napájacieho zdroja
Poistka s pomalým prerušením 3,15A
Ochrana výstupu napájacieho zdroja
Sieťové napájanie: elektronická ochrana proti preťaženiu na úrovni 9 A (po skrate môže byť potrebný reštart napájacieho zdroja)
Práca z akumulátora: poistka s pomalým prerušením 6,3A
Ochrana portov
LAN 1 ... LAN 8, Vin: prepäťová ochrana
LAN 1 ... LAN 8: ochrana proti skratovaniu 0,75 A s automatickým návratom
Ochrana obvodu akumulátora
Ochrana pred obráteným pripojením akumulátora a preťažením: poistka s pomalým prerušením 6,3A
Ochrana pred hlbokým vybitím: odpojenie akumulátora pri napätí pod 10,2 V s automatickým návratom po pripojení sieťového napätia
Signalizácia práce
AUPS-70-120-OF: LED1 (žltá) - prítomnosť sieťového napätia LED2 (zelená) - prítomnosť výstupného napätia LED3 (červená) - nabíjanie akumulátora
xPoE-10-20-OF: LED diódy v portoch LAN 1 ... LAN 5 - prítomnosť PoE napájania na porte
