IPCAM-T4 - IP kupolová kamera, 4 Mpx, 2.8mm, IR30m - HIKVISION

Podrobný popis

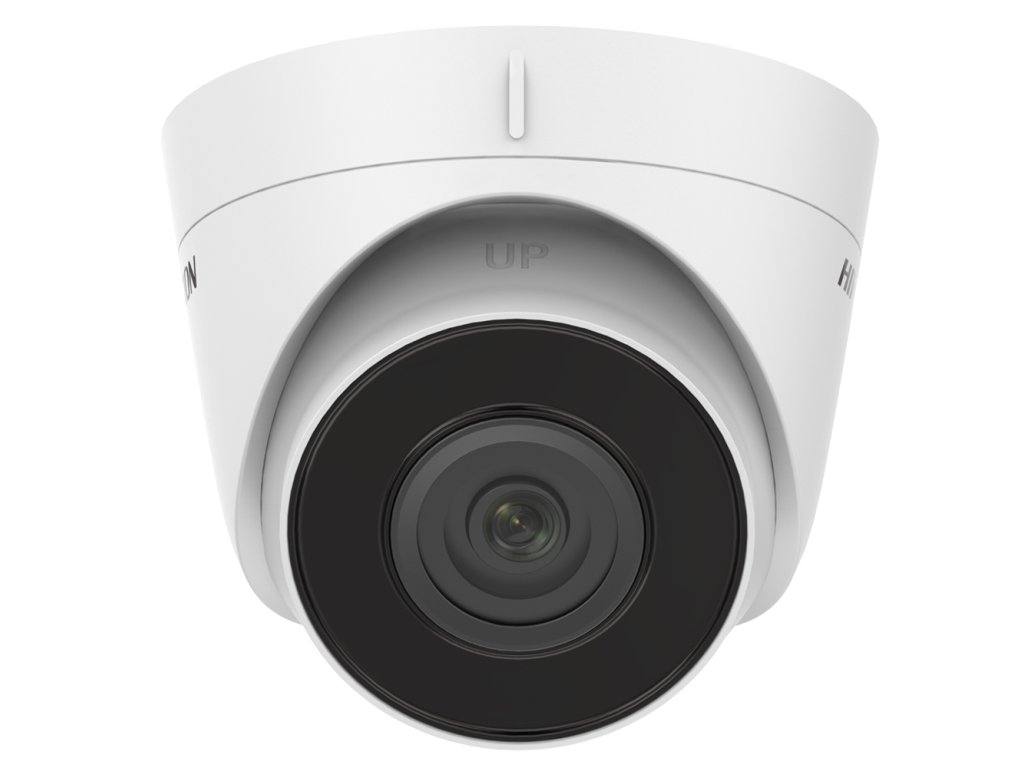

IP je kupolová kamera IPCAM-T4 - HIKVISION

Model IPCAM-T4 je ekonomická kupolová kamera značky Hikvision, pracujúca v IP systéme, s pevnou ohniskovou vzdialenosťou 2,8 mm. Má snímač 1/3” 4Mpix, ktorý pracuje v rozlíšení 2560x1440px. Kompresia údajov v zariadení pracuje v štandarde H.265 alebo H.264. Funkcia DWDR zlepšujúca dynamiku kamery poskytuje viac detailov z kontrastného pozorovacieho poľa. Zariadenie má tiež zabudovaný IR LED ožarovač s dosahom až 30m. Kryt kamery bol vytvorený v štandarde IP67. Kamera je napájaná napätím 12V DC alebo cez PoE (802.3af).

Kamera IPCAM-T4 patrí do ekonomickej série 2C, venovanej inštaláciám v malých a stredných monitorovacích systémoch doma alebo vo firme.

Technické parametre:

• Snímač: 1/3" CMOS Progressive Scan
• Rozlíšenie max.: 2560x1440 (4 Mpx) @20fps
• Fixný objektív: 2,8 mm
• Uhol snímania: ~100^o
• Citlivosť: 0,01 Lux (0 Lux s IR)
• Automatický režim deň/noc: Áno
• Podsvietenie infračervené: IR30m BlackGlass
• Mechanický infračervený filter (ICR): Áno
• Štandard kompresie: H.265+/H.265/H.264+/H.264
• Funkcie obrazu: 3D-DNR, DWDR, AGC, BLC, ROI
• Trieda tesnosti krytu: IP67
• Pracovná teplota: -30...60^oC
• Napájanie: 12 VDC, PoE 802.3af
• Spotreba energie: max. 5 W
• Rozmery: 110 mm × 93,2 mm
• Hmotnosť: 0,35 kg

Obr. 1 Rozmery kamery IPCAM-T4

Široký uhol snímania

Objektív 2,8mm

Snímač CMOS použiteľný v kamere rozmeru 1/3 palca a objektív s pevnou ohniskovou vzdialenosťou 2,8 mm umožňujú dosiahnuť široký uhol pozorovania až asi 100° horizontálne. Tak široký uhol pozorovania robí prezentovanú kameru ideálnu na sledovanie a nahrávanie celkových udalostí v monitorovanom objekte.

Širokouhlé modely s pevnou ohniskovou vzdialenosťou objektívu 2,8 mm sú najčastejšie používanými verziami kamier v priemyselných televíznych inštaláciách, vzhľadom na univerzálnosť a vysokú kvalitu dodávaného video materiálu.

Obr. 2 Porovnanie uhlov snímania pre rôzne objektívy (so snímačom 1/2.8")

Plná viditeľnosť v noci

Technológia EXIR

Kamery z novej série Hikvision majú integrované infračervené ožarovače, ktoré umožňujú efektívne nahrávanie video obrazu aj v podmienkach úplnej tmy. Naviac boli IR ožarovače vyrobené v technológii EXIR, čím sa dosahuje obdélnikové rozloženie osvetlenia scény o charaktere štvorec - to znamená, že EXIR ožarovače rovnomernejšie osvetľujú scénu než štandardné ožarovače, čím sa zvyšuje úroveň viditeľnosti detailov na zaznamenanom obraze.

Ďalším prínosom ožarovačov v kamerách Hikvision je použitie čierneho skla (tzv. Black Glass), ktoré účinne skrýva infračervené diódy a prispieva k estetickým hodnotám kamery.

Obr. 3 Tradičný IR ožarovač (vľavo), EXIR ožarovač (vpravo)

Napájanie cez PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera IPCAM-T4 môže byť napájaná dvomi spôsobmi - klasicky cez 12VDC zásuvku alebo priamo cez UTP kábel s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez Switch alebo PoE Injector. Medzi výhody použitia štandardu PoE patrí:

• skrátenie času a zníženie nákladov na inštaláciu vďaka zjednodušenej káblovej štruktúre
• potreba inštalácie ďalších napájacích adaptérov nie je potrebná
• možnosť napájania kamier na vzdialenosť až do 250 m (režim EXTEND)

Diaľková konfigurácia a obsluha

Pripojenie P2P cez cloud

Kamera využíva na pripojenie k sieti štandardné Ethernet rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu prevádzky, úpravu obrazových parametrov, ako aj živý náhľad a prehrávanie záznamov (kamera so slotom pre microSD). Samotné pripojenie môže byť realizované na troch rôznych platformách:

• program iVMS-4200 a HikCentral - dedikovaný softvér na správu vizuálneho monitoringu, umožňujúci pokročilé úpravy celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
• webový prehliadač WEB - umožňuje rýchle pripojenie pomocou IP adresy kamery a poskytuje prístup k plnej funkčnosti zariadenia. Pre systémy Hikvision sa odporúča používať prehliadač Internet Explorer.
• mobilná aplikácia Hik-Connect - mobilná platforma pre systémy Android a iOS, umožňujúca živý náhľad, prehrávanie záznamov a prijímanie notifikácií o udalostiach v rámci systému. Platforma Hik-Connect využíva pripojenie cez cloud, čo eliminuje potrebu presmerovania portov na ruteri.

Využitie cloudu na nadväzovanie pripojení medzi systémom a užívateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - ako na mobilných zariadeniach, tak na stolných počítačech (PC, Laptop).

Efektívna kompresia údajov

Kodek H.265/ HVEC

Nové modely sieťových kamier Hikvision využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), v oblasti priemyselných televíznych systémov označovaný ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu video materiálov vysokého rozlíšenia (4K) bez nadmerného zaťaženia prenosového kanála. V porovnaní s predošlým štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu šírky pásma, čo v CCTV systémoch predlžuje čas archivácie materiálu na disku, zvyšuje dostupnú priepustnosť sieťového spojenia a predlžuje životnosť dátových nosičov. Navyše, rozdiel v kvalite video materiálu v kompresii H.265, v porovnaní s verziou H.264, je prakticky nepozorovateľný.

Dôležité: režim kompresie v kamere IPCAM-T4 možno voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi nepodporujúcimi kompresiu HVEC.
